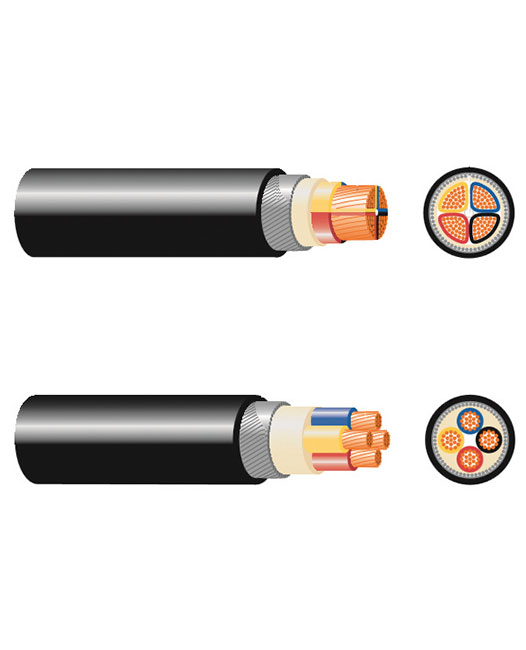

Multicore zirehli halogensiz aşağı tüstü kabeli, zirehli lszh kabelləri, satış üçün elektrik kabeli

Xülasə

Xüsusiyyətlər

İnşaat

Parametr

Geribildiriminizi buraxın

xülasə

Sənaye sahələrində, binalar və oxşar tətbiqlərdə sabit qurğularda istifadə üçün.

Standart və təsdiq:

Bs6724

Texniki xüsusiyyətləri:

Alov gecəqondu: BS EN 60332-1-2, BS EN 60332-3-24
Qalan rəng: qara
Əsas şəxsiyyət: HD 308 S2
Müştəri sorğusunda mövcud olan digər rənglər
2 nüvəli: qəhvəyi, mavi
3 nüvəli: qəhvəyi, qara, boz
4 nüvəli: mavi, qəhvəyi, qara, boz
5 nüvəli: yaşıl-sarı, mavi, qəhvəyi, qara, boz
Köməkçi kabellər: qara nömrələmə ilə ağ
Maksimum dirijor əməliyyat temperaturu: + 90 ° C
Sabit quraşdırma üçün ən aşağı mühit temperaturu: -40 ° C
Ən aşağı quraşdırma temperaturu: 0 ° C
Maksimum qısa dövrə dirijor temperaturu: + 250 ° C
Siqaret emissiyası: BS en 61034-2
Korroziv və turşu qazının yayılması: BS EN 60754-1, HCL ≤ 0,5%
Minimum əyilmə radiusu: dairəvi mis olan kabellər üçün 6 x D
dirijorlar d - kabelin ümumi diametri
Test gərginliyi: 3.5kv

Xüsusiyyətlər

Aşağı gərginlik

Lszh

90 ℃ işləmə temperaturu

Soyuq davamlı -40 ℃

Alov gecikdirici

inşaat

Dirijor:

Təmizlənmiş mis dirijor və ya alüminium dirijor, dairəvi sıxılmış qapalı sinif 2 acc. bs en 60228

İzolyasiya:

Xaçlı əlaqəli polietilen XLPE tipli GP8 ACC. BS 7655-1.3

Yataq:

LSO (Xüsusi aşağı tüstü sıfır halogen birləşməsi)

Zireh:

Yataq otağının üstündəki jurnalizli polad tellərin tək təbəqəsi (SWA)

Qalan:

LSO mürəkkəb tipli LTS1 ACC. BS 7655-6.1

parametr

2 nüvəsi

3 nüvəsi

4 nüvəsi

5 nüvəsi

Dirijor ölçüsü (mm2)			Nominal izolyasiya qalınlığı (mm2)	Nominal ümumi diametr (mm)	Təxmini şəbəkə ağırlıq CU kabellərindən (kq / km)	Maksimum mis dirijoru müqavimət Temperatur 20 ° C	Təxmini şəbəkə ağırlıq Əl kabellərindən (kq / km)	Maksimum mis al dirijoru müqavimət Temperatur 20 ° C
2	×	1.5	0.7	14.5	339	12.100	321	-
2	×	2.5	0.7	15.4	388	7.410	358	-
2	×	4	0.7	16.48	452	4.610	403	-
2	×	6	0.7	17.56	526	3.080	452	-
2	×	10	0.7	19.94	786	1.830	663	3.08
2	×	16	0.7	21.94	981	1.150	786	1.91
2	×	25	0.9	25.84	1441	0.727	1135	1.2
2	×	35	0.9	24.73	1539	0.524	1112	0.868
2	×	50	1	27.25	1935	0.387	1324	0.641
2	×	70	1.1	30.17	2446	0.268	1592	0.443
2	×	95	1.1	35.02	3364	0.193	2204	0.32
2	×	120	1.2	37.53	3968	0.153	2503	0.253
2	×	150	1.4	40.88	4733	0.124	2902	0.206
2	×	185	1.6	45.83	6050	0.099	3794	0.164
2	×	240	1.7	50.01	7361	0.075	4435	0.125
2	×	300	1.8	54.39	8813	0.060	5154	0.1
2	×	400	2	60.03	11071	0.047	6193	0.0778

Dirijor ölçüsü (mm2)			Nominal izolyasiya qalınlığı (mm2)	Nominal ümumi diametr (mm)	Təxmini şəbəkə ağırlıq CU kabellərindən (kq / km)	Maksimum mis dirijoru müqavimət Temperatur 20 ° C	Təxmini şəbəkə ağırlıq Əl kabellərindən (kq / km)	Maksimum mis al dirijoru müqavimət Temperatur 20 ° C
3	×	1.5	0.7	14.9688	370	12.100	343	-
3	×	2.5	0.7	15.9408	431	7.410	385	-
3	×	4	0.7	17.1072	511	4.610	438	-
3	×	6	0.7	18.2736	606	3.080	496	-
3	×	10	0.7	20.772	912	1.830	728	3.08
3	×	16	0.7	22.932	1167	1.150	874	1.91
3	×	25	0.9	27.088	1729	0.727	1270	1.2
3	×	35	0.9	28.09	2029	0.524	1388	0.868
3	×	50	1	31.92	2640	0.387	1725	0.641
3	×	70	1.1	36.47	3645	0.268	2363	0.443
3	×	95	1.1	40.47	4572	0.193	2832	0.32
3	×	120	1.2	43.4	5431	0.153	3234	0.253
3	×	150	1.4	48.98	7014	0.124	4268	0.206
3	×	185	1.6	53.17	8300	0.099	4916	0.164
3	×	240	1.7	58.59	10251	0.075	5861	0.125
3	×	300	1.8	63.82	12310	0.060	6822	0.1
3	×	400	2	70.1	15512	0.047	8196	0.0778

Dirijor ölçüsü (mm2)			Nominal izolyasiya qalınlığı (mm2)	Nominal ümumi diametr (mm)	Təxmini şəbəkə ağırlıq CU kabellərindən (kq / km)	Maksimum mis dirijoru müqavimət Temperatur 20 ° C	Təxmini şəbəkə ağırlıq Əl kabellərindən (kq / km)	Maksimum mis al dirijoru müqavimət Temperatur 20 ° C
4	×	1.5	0.7	15.7306	412	12.100	375	-
4	×	2.5	0.7	16.8196	486	7.410	425	-
4	×	4	0.7	18.1264	585	4.610	488	-
4	×	6	0.7	20.3332	843	3.080	696	-
4	×	10	0.7	22.124	1064	1.830	819	3.08
4	×	16	0.7	25.244	1527	1.150	1136	1.91
4	×	25	0.9	29.116	2064	0.727	1453	1.2
4	×	35	0.9	31.5	2534	0.524	1679	0.868
4	×	50	1	35.48	3293	0.387	2072	0.641
4	×	70	1.1	40.44	4540	0.268	2831	0.443
4	×	95	1.1	45.08	5737	0.193	3418	0.32
4	×	120	1.2	50.24	7380	0.153	4450	0.253
4	×	150	1.4	54.64	8822	0.124	5160	0.206
4	×	185	1.6	59.66	10515	0.099	6003	0.164
4	×	240	1.7	66.13	13075	0.075	7222	0.125
4	×	300	1.8	71.78	15717	0.060	8400	0.1
4	×	400	2	81.01	20968	0.047	11212	0.0778

Dirijor ölçüsü (mm2)			Nominal izolyasiya qalınlığı (mm2)	Nominal ümumi diametr (mm)	Təxmini şəbəkə ağırlıq CU kabellərindən (kq / km)	Maksimum mis dirijoru müqavimət Temperatur 20 ° C	Təxmini şəbəkə ağırlıq Əl kabellərindən (kq / km)	Maksimum mis al dirijoru müqavimət Temperatur 20 ° C
5	×	1.5	0.7	16.551	456	12.100	410	-
5	×	2.5	0.7	17.766	544	7.410	468	-
5	×	4	0.7	20.124	801	4.610	679	-
5	×	6	0.7	21.582	955	3.080	772	-
5	×	10	0.7	23.58	1223	1.830	917	3.08
5	×	16	0.7	26.98	1765	1.150	1276	1.91
5	×	25	0.9	31.78	2442	0.727	1678	1.2
5	×	35	0.9	34.68	3032	0.524	1963	0.868
5	×	50	1	39.82	4243	0.387	2718	0.641
5	×	70	1.1	44	5415	0.268	3279	0.443
5	×	95	1.1	50.67	7379	0.193	4480	0.32
5	×	120	1.2	54.85	8837	0.153	5175	0.253
5	×	150	1.4	59.87	10622	0.124	6045	0.206
5	×	185	1.6	65.92	12778	0.099	7138	0.164
5	×	240	1.7	72.41	15807	0.075	8490	0.125
5	×	300	1.8	80.6	20084	0.060	10938	0.1
5	×	400	2	90.22	25617	0.047	13422	0.0778
