Visió de conjunt

PV Wire té una classificació de 600, 1000 o 2000 V, i és adequat per a sistemes de CA i DC. Aquest fil està classificat amb 90 ° C, 105 ° C, 125 ° C o 150 ° C sec i 90 ° C humit. PV Wire utilitza 12 AWG - 2000 KCMIL Alumini o alumini revestit de coure, o 18 AWG - 2000 KCMIL COPPER, conductors de coure tenyits.

Aplicació

Aquest versàtil cable monoconductor està dissenyat per satisfer les diferents necessitats de la indústria solar. Les aplicacions inclouen la connexió a les caixes d'unió del mòdul; Enrutament de cables obligatori en la integració del sistema del sistema (BOS).

Normes:

PV (fotovoltaic) amb estàndard de certificat UL
UL 4703 per al tipus PV
UL 44 per a tipus RHW-2
UL 854 per al tipus d'ús-2

Característiques elèctriques

-Tensió de funcionament màxim: 600 VRM (UL PV)
Característiques físiques:
-Valoració de temperatura: -40 ° C a 90 ° C
--Rohs compatibles
-Flame Resistance: VW-1
-conductor AWG: 12 a 2000 AWG

Especificacions

Rohs

Baixa tensió

Resistència a la UV

Temperatura de treball 90 ℃

Resistent al fred -40 ℃

Retardant de flama

construcció

Un sol conductor, aïllat i no amb jaqueta no integrada, resistent a la llum del sol, filferro fotovoltaic, classificat per 90 ° C, humit o sec, 600V per al cablejat d’interconnexió de sistemes d’energia fotovoltaica a terra i sense terra. (I altres parts aplicables del Codi Nacional Elèctric (NEC), NFPA 70). Les valoracions només s'apliquen a determinades mides de calibre.

paràmetre

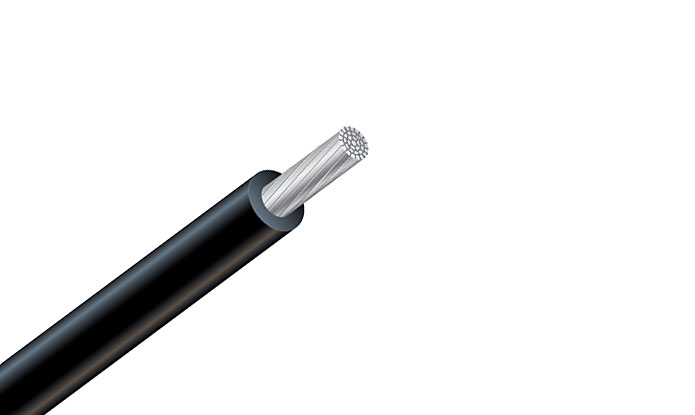

AA-8000 Conductor d'alumini 1000V / 2000V

Conductor d'alumini AA-8000 600V

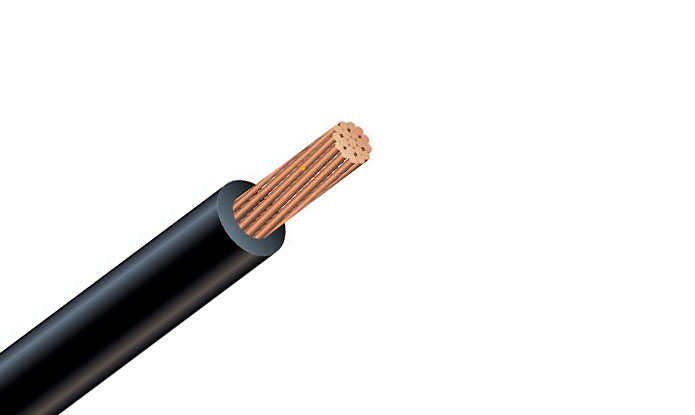

Conductor de coure 1000V / 2000V

Conductor de coure 600V

Tamany	Diàmetre del conductor	Min. Nombre de Fils	Aïllament Gruix	Nominal O.D.	Pes net	Resistència màxima del conductor a la temperatura 20 ℃
Awg o kcmil	mm	n	mm	mm	kg / km	Ω / km
12	2.16	7	1.90	6.0	46	8.880
10	2.72	7	1.90	6.5	56	5.590
8	3.40	7	2.15	7.7	80	3.520
6	4.29	7	2.15	8.6	102	2.210
4	5.41	7	2.15	9.7	135	1.390
3	6.02	7	2.15	10.3	156	1.100
2	6.81	7	2.15	11.1	183	0.875
1	7.59	18	2.66	12.9	244	0.693
1/0	8.53	18	2.66	13.9	286	0.550
2/0	9.55	18	2.66	14.9	337	0.436
3/0	10.74	18	2.66	16.1	400	0.346
4/0	12.07	18	2.66	17.4	477	0.274
250	13.21	35	3.04	19.3	579	0.232
300	14.48	35	3.04	20.6	665	0.194
350	15.65	35	3.04	21.7	750	0.166
400	16.74	35	3.04	22.8	836	0.145
450	17.78	35	3.04	23.9	914	0.129
500	18.69	35	3.04	24.8	1028	0.116
550	19.69	58	3.43	26.6	1133	0.1060
600	20.65	58	3.43	27.5	1217	0.0967
650	21.46	58	3.43	28.3	1298	0.0893
700	22.28	58	3.43	29.1	1382	0.0829
750	23.06	58	3.43	29.9	1463	0.0774
800	23.83	58	3.43	30.7	1543	0.0725
900	25.37	58	3.43	32.2	1707	0.0645
1000	26.92	58	3.43	33.8	1871	0.0580

Tamany	Diàmetre del conductor	Min. Nombre de Fils	Aïllament Gruix	Nominal O.D.	Pes net	Resistència màxima del conductor a la temperatura 20 ℃
Awg o kcmil	mm	n	mm	mm	kg / km	Ω / km
12	2.16	7	1.52	5.2	36	8.8800
10	2.72	7	1.52	5.76	45	5.5900
8	3.4	7	1.9	7.2	71	3.5200
6	4.29	7	1.9	8.09	92	2.2100
4	5.41	7	1.9	9.21	124	1.3900
3	6.02	7	1.9	9.82	145	1.1000
2	6.81	7	1.9	10.61	170	0.8750
1	7.59	18	2.41	12.41	230	0.6930
1/0	8.53	18	2.41	13.35	271	0.5500
2/0	9.55	18	2.41	14.37	320	0.4360
3/0	10.74	18	2.41	15.56	382	0.3460
4/0	12.07	18	2.41	16.89	457	0.2740
250	13.21	35	2.79	18.79	557	0.2320
300	14.48	35	2.79	20.06	642	0.1940
350	15.65	35	2.79	21.23	725	0.1660
400	16.74	35	2.79	22.32	810	0.1450
450	17.78	35	2.79	23.36	887	0.1290
500	18.69	35	2.79	24.27	999	0.1160
550	19.69	58	3.18	26.05	1103	0.1060
600	20.65	58	3.18	27.01	1185	0.0967
650	21.46	58	3.18	27.82	1265	0.0893
700	22.28	58	3.18	28.64	1348	0.0829
750	23.06	58	3.18	29.42	1428	0.0774
800	23.83	58	3.18	30.19	1508	0.0725
900	25.37	58	3.18	31.73	1670	0.0645
1000	26.92	58	3.18	33.28	1832	0.0580

Tamany	Diàmetre del conductor	Min. Nombre de Fils	Aïllament Gruix	Nominal O.D.	Pes net	Resistència màxima del conductor a la temperatura 20 ℃
Awg o kcmil	mm	n	mm	mm	kg / km	Ω / km
12	2.16	7	1.90	6.0	66	5.4300
10	2.72	7	1.90	6.5	88	3.4100
8	3.40	7	2.15	7.7	130	2.1400
6	4.29	7	2.15	8.6	183	1.3500
4	5.41	7	2.15	9.7	265	0.8480
3	6.02	7	2.15	10.3	321	0.6730
2	6.81	7	2.15	11.1	391	0.5340
1	7.59	18	2.66	12.9	506	0.4230
1/0	8.53	18	2.66	13.9	617	0.3350
2/0	9.55	18	2.66	14.9	754	0.2660
3/0	10.74	18	2.66	16.1	927	0.2110
4/0	12.07	18	2.66	17.4	1140	0.1670
250	13.21	35	3.04	19.3	1366	0.1420
300	14.48	35	3.04	20.6	1608	0.1180
350	15.65	35	3.04	21.7	1849	0.1010
400	16.74	35	3.04	22.8	2097	0.0885
450	17.78	35	3.04	23.9	2318	0.0787
500	18.69	35	3.04	24.8	2663	0.0709
550	19.69	58	3.43	26.6	2867	0.0644
600	20.65	58	3.43	27.5	3106	0.0590
650	21.46	58	3.43	28.3	3343	0.0545
700	22.28	58	3.43	29.1	3589	0.0506
750	23.06	58	3.43	29.9	3826	0.0472
800	23.83	58	3.43	30.7	4063	0.0443
900	25.37	58	3.43	32.2	4545	0.0393
1000	26.92	58	3.43	33.8	5027	0.0345

Tamany	Diàmetre del conductor	Min. Nombre de Fils	Aïllament Gruix	Nominal O.D.	Pes net	Resistència màxima del conductor a la temperatura 20 ℃
Awg o kcmil	mm	n	mm	mm	kg / km	Ω / km
12	2.16	7	1.52	5.2	61	5.4300
10	2.72	7	1.52	5.8	95	3.4100
8	3.40	7	1.90	7.2	131	2.1400
6	4.29	7	1.90	8.1	186	1.3500
4	5.41	7	1.90	9.2	262	0.8480
3	6.02	7	1.90	9.8	319	0.6730
2	6.81	7	1.90	10.6	416	0.5340
1	7.59	18	2.41	12.4	506	0.4230
1/0	8.53	18	2.41	13.4	617	0.3350
2/0	9.55	18	2.41	14.4	756	0.2660
3/0	10.74	18	2.41	15.6	929	0.2110
4/0	12.07	18	2.41	16.9	1172	0.1670
250	13.21	35	2.79	18.8	1369	0.1420
300	14.48	35	2.79	20.1	1609	0.1180
350	15.65	35	2.79	21.2	1848	0.1010
400	16.74	35	2.79	22.3	2095	0.0885
450	17.78	35	2.79	23.4	2314	0.0787
500	18.69	35	2.79	24.3	2706	0.0709
550	19.69	58	3.18	26.1	2864	0.0644
600	20.65	58	3.18	27.0	3101	0.0590
650	21.46	58	3.18	27.8	3338	0.0545
700	22.28	58	3.18	28.6	3583	0.0506
750	23.06	58	3.18	29.4	3819	0.0472
800	23.83	58	3.18	30.2	4067	0.0443
900	25.37	58	3.18	31.7	4548	0.0393
1000	26.92	58	3.18	33.3	4557	0.0345
