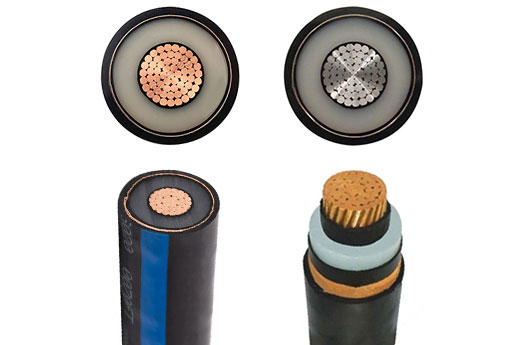

XLPE / PVC typu B kabel, SABS středního napětí

Přehled

SPECIFIKACE

KONSTRUKCE

PARAMETR

Nechte svou zpětnou vazbu

Aplikace

Jsou vhodné pro použití při distribučních instalacích, elektrických elektrárnách a průmyslových systémech. Kabely jsou pro pevnou sestavu v liniích s neomezenými úrovní rozdílů, vnitřními instalacemi, kabelovými kanály, potrubí a hřídele, přes police a grily přímo pod zemí v příkopu a venkovním útulku.

Standardy:

SANS 1339

Technické údaje:

Napětí: 3.8 / 6,6KV 6,35 / 11KV 12.7 / 22KV 19 / 33KV
Velikost: 50 mm2 70 mm2 95mm2 120 mm2 150 mm2 185mm2 240 mm2 300 mm2 400 mm2 500 mm2 630mm2 800 mm2 1000mm2
Provozní teplota: 90 ℃ nepřetržitý provoz
Teplota zkratu: +250 ° C
Minimální poloměr ohybu: celkový průměr 20 x

Specifikace

Střední napětí

Pracovní teplota 90 ℃

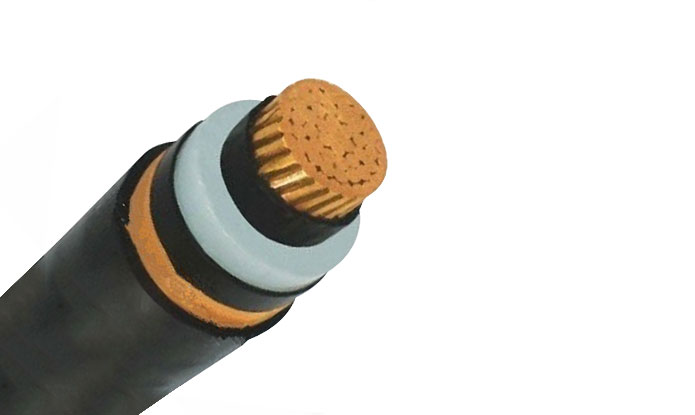

konstrukce

Dirigent:

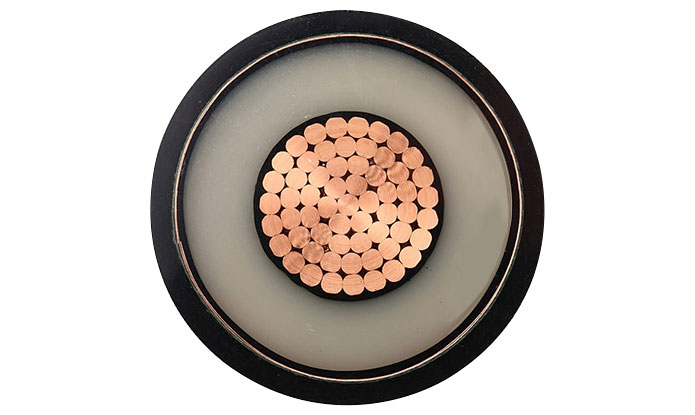

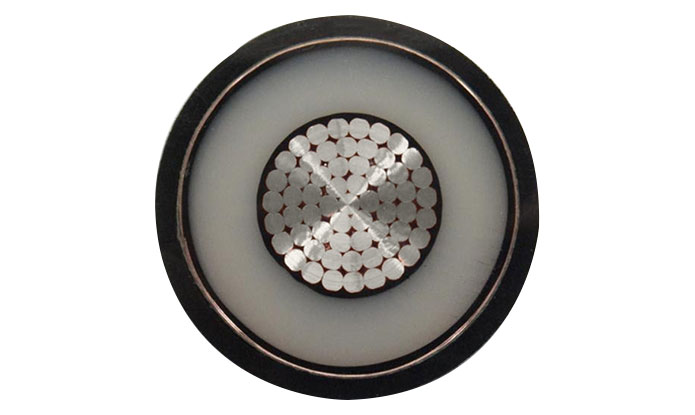

Uvízl Condcred Codcutor nebo Circular Aluminium Condcutor na sans 1411-1

Vnitřní vrstva:

Polovodivá obrazovka vodiče

Izolace:

XLPE (zesítěný polyethylen)

Vnější vrstva:

Polovodík Core Screen

Páska:

Polovodivá páska

Obrazovka:

Obrazovka měděné pásky

Vnější pouzdro:

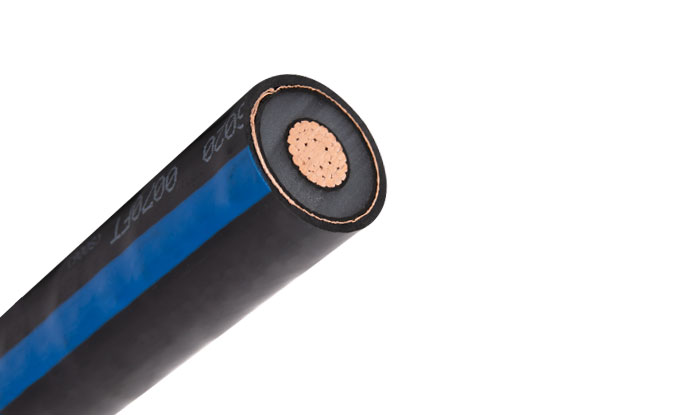

FRPVC (Red Stripe) LHPVC (modrý pruh)

parametr

3.8 / 6,6 kV

6.35 / 11KV

12.7 / 22KV

19 / 33KV

Core*Velikost	Průměr vodiče	Tloušťka izolace	Nominální průměr nad izolací	Nominální tloušťka měděné pásky	Vnější tloušťka sheaTHD	Průměr kabelu
	App	nominální				Max.
N x mm²	mm	mm	mm	mm	mm	mm
3.8 / 6,6 kV
1x50	8.4	2.5	15.9	0.3	1.6	22.7
1x70	10	2.5	17.4	0.3	1.7	24.4
1x95	11.7	2.5	19.2	0.3	1.7	26.2
1x120	13.4	2.5	20.9	0.3	1.8	28.2
1x150	14.6	2.5	22.1	0.2	1.9	29.2
1x185	16.4	2.5	23.9	0.2	1.9	31.2
1x240	18.8	2.6	26.5	0.2	1.9	33.8
1x300	21.4	2.8	29.5	0.2	2.0	37
1x400	24.3	3.0	32.8	0.2	2.2	40.7
1x500	27.3	3.2	36.2	0.2	2.3	44.4
1x630	31	3.2	39.9	0.2	2.4	48.3
1x800	34.1	3.2	43	0.2	2.5	51.6
1x1000	39.5	3.2	48.4	0.2	2.6	57.2

Core*Velikost	Průměr vodiče	Tloušťka izolace	Nominální průměr nad izolací	Nominální tloušťka měděné pásky	Vnější tloušťka sheaTHD	Průměr kabelu
	App	nominální				Max.
N x mm²	mm	mm	mm	mm	mm	mm
6.35 / 11KV
1x50	8.4	3.4	17.7	0.3	1.7	24.7
1x70	10	3.4	19.2	0.3	1.7	26.2
1x95	11.7	3.4	21	0.3	1.8	28.3
1x120	13.4	3.4	22.7	0.3	1.8	30.3
1x150	14.6	3.4	23.9	0.3	1.9	31.4
1x185	16.4	3.4	25.7	0.3	1.9	33.2
1x240	18.8	3.4	28.1	0.3	2.0	35.8
1x300	21.4	3.4	30.7	0.2	2.1	38.4
1x400	24.3	3.4	33.6	0.2	2.2	41.5
1x500	27.3	3.4	36.6	0.2	2.3	44.8
1x630	31	3.4	40.3	0.2	2.4	48.7
1x800	34.1	3.4	43.4	0.2	2.5	52
1x1000	39.5	3.4	48.8	0.2	2.6	57.6

Core*Velikost	Průměr vodiče	Tloušťka izolace	Nominální průměr nad izolací	Nominální tloušťka měděné pásky	Vnější tloušťka sheaTHD	Průměr kabelu
	App	nominální				Max.
N x mm²	mm	mm	mm	mm	mm	mm
12.7 / 22KV
1x50	8.4	5.5	22.5	0.3	1.8	29.2
1x70	10	5.5	24	0.3	1.9	30.9
1x95	11.7	5.5	25.8	0.3	1.9	32.7
1x120	13.4	5.5	27.5	0.3	2.0	34.6
1x150	14.6	5.5	28.7	0.3	2.0	35.8
1x185	16.4	5.5	30.5	0.2	2.1	37.6
1x240	18.8	5.5	32.9	0.2	2.2	40.2
1x300	21.4	5.5	35.5	0.2	2.1	42.8
1x400	24.3	5.5	38.4	0.2	2.3	46.0
1x500	27.3	5.5	41.4	0.2	2.4	49.2
1x630	31	5.5	45.1	0.2	2.5	53.1
1x800	34.1	5.5	48.2	0.2	2.7	56.6
1x1000	39.5	5.5	53.6	0.2	2.8	62.3

Core*Velikost	Průměr vodiče	Tloušťka izolace	Nominální průměr nad izolací	Nominální tloušťka měděné pásky	Vnější tloušťka sheaTHD	Průměr kabelu
	App	nominální				Max.
N x mm²	mm	mm	mm	mm	mm	mm
19 / 33KV
1x50	8.4	8.0	28	0.25	2	34.5
1x70	10	8.0	29.5	0.2	2.0	35.9
1x95	11.7	8.0	31.3	0.2	2.1	37.9
1x120	13.4	8.0	33	0.2	2.1	39.6
1x150	14.6	8.0	34.2	0.2	2.2	41.0
1x185	16.4	8.0	36	0.2	2.2	42.8
1x240	18.8	8.0	38.4	0.2	2.3	45.5
1x300	21.4	8.0	41	0.2	2.4	48.3
1x400	24.3	8.0	43.9	0.2	2.5	51.4
1x500	27.3	8.0	46.9	0.2	2.6	54.6
1x630	31	8.0	50.6	0.2	2.7	58.5
1x800	34.1	8.0	53.7	0.2	2.8	61.9
1x1000	39.5	8.0	59.1	0.2	3.0	67.7
