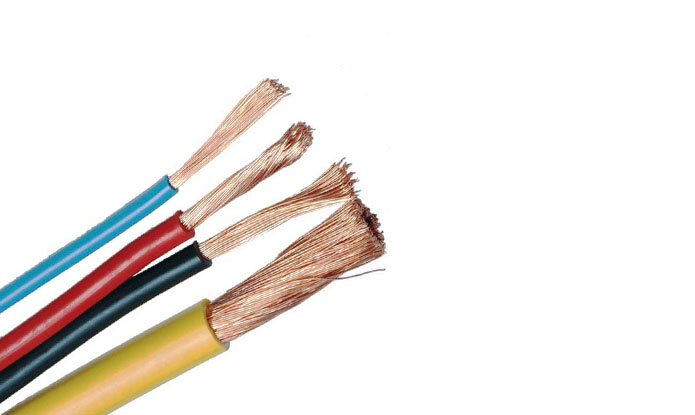

PVC Isoleret, enkelt kerne kabel, 450 / 750V, fast ledningskabel

OVERSIGT

Specifikationer

KONSTRUKTION

Parameter

Efterlad din feedback

Anvendelse

Disse kabler bruges til ledningspanel for tavle og kontrolpanel og til faste ledninger inden for andre indkapslinger eller apparater, hvor kablet ikke er tilgængeligt uden brug af værktøjer.

Standarder:

Som / NZS 5000.2
Som 3008
Som 1125

Specifikationer

Lav spænding

Arbejdstemperatur 90 ℃

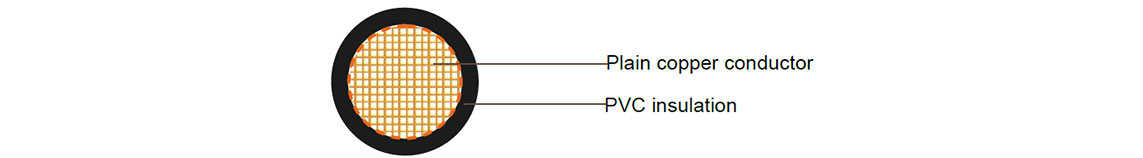

konstruktion

Leder:

Almindelig udglødet kobber. Maksimal driftstemperatur: 90 ° C

Isolering:

PVC V90

Isoleringsfarve:

Rød / sort

Kappe:

Polyvinylchloridforbindelse PVC 3V90

Kappefarve:

Orange, andre farver er tilgængelige efter RequestWhite, andre farver er tilgængelige efter anmodning

Parameter

Tekniske egenskaber

Kabelparameter

Leder nominelt område MM2	Nuværende ratings			Elektriske egenskaber
Leder nominelt område MM2	Ubesættet i luft EN	Omgivet af termisk isolering a	Begravet i kanaler EN	Maksimal DC -modstand @20 ° C ohm / km	Maksimal vekselstrømsmodstand @75 ° C ohm / km	Reaktans ohm / km	Enkeltfase spændingsfald mv / am
1	15	26	20	18.1	27.0	0.168	54.0
1.5	18	34	26	13.6	17.3	0.157	34.6
2.5	26	47	36	7.41	9.45	0.143	18.9
4	35	62	46	4.61	5.88	0.137	11.8
6	46	78	58	3.08	3.93	0.128	7.86
10	62	103	78	1.83	2.33	0.118	4.68
16	82	132	100	1.15	1.47	0.111	2.94

Nom. Dirigentområde MM2	Dirigent nr. / od	Nom. Isoleringstykkelse mm	Nom. Hylstykkelse mm	Nom. Den samlede diameter mm	Ca. Masse kg / km
1.0	1/1.13	0.6	0.9	4.1	30
1.5	7/0.50	0.6	0.9	4.4	35
2.5	7/0.67	0.7	1	5.1	55
4	7/0.85	0.8	1.1	6.0	80
6	7/1.04	1.0	1.1	6.6	100
10	7/1.35	1.0	1.2	7.8	145
16	7/1.70	1.0	1.3	9.1	225
