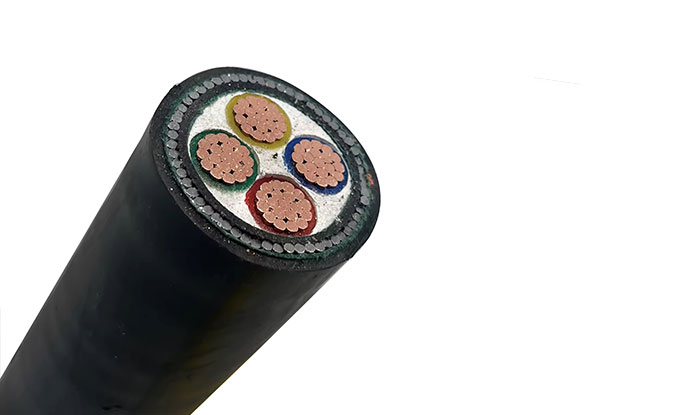

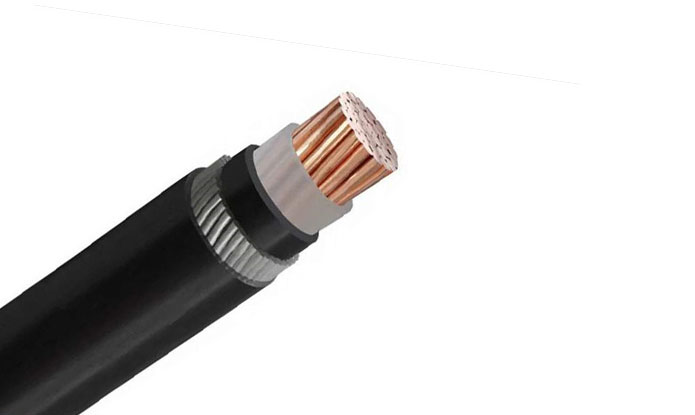

0,6 / 1KV XLPE Isolierung Stahldrahtgepanzer (SWA) Stromkabel

ÜBERBLICK

Spezifikationen

KONSTRUKTION

PARAMETER

Hinterlassen Sie Ihr Feedback

Überblick

Anwendungen

Es kann für feste Installation in Innen- und Außenbereich in Kabelkanälen oder direkt im Boden verwendet werden.
Diese Kabel sind mit mechanischer Schutz versehen und sind daher für die externe Verwendung geeignet.
Direkte Bestattung und Bereiche, in denen plötzlicher mechanischer Stress erwartet wird.

Merkmale

Arbeitstemperatur:
Max. Leitertemperatur bei normalem Betrieb: 90 ℃
Max. Leitertemperatur am Kurzschluss (max. 5s Dauer): 250 ℃
Stromspannung:
AC 0,6 / 1KV
Testspannung:
AC 3,5 kV für 5 min, nicht zusammenbrechen
Min. Biegeradius:
1,5 mm2 bis 16mm2 - fest: 6 x Gesamtdurchmesser
25mm2 und höher - behoben: 8 x Gesamtdurchmesser

Standards

IEC60502-1, BS5467

Spezifikationen

Niedrige Spannung

Arbeitstemperatur 90 ℃

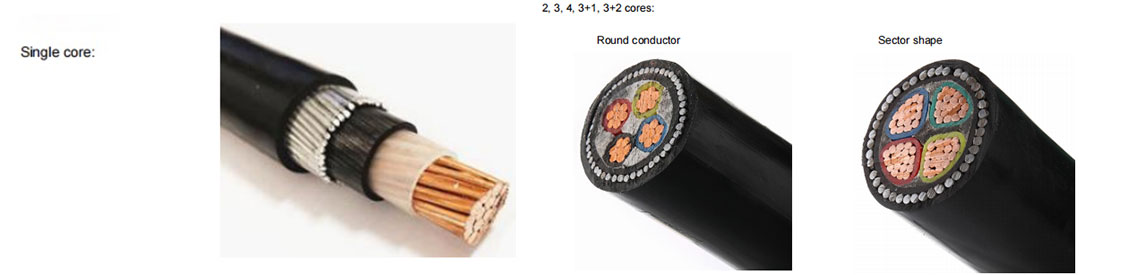

Struktur

1. Leiterin: Klassenkupfer- oder Aluminiumdrähte, Klasse 2, entspricht IEC60228. Erhältlich in Einzelkern- und Mutiple-Cores-Versionen.
Für Multi-Cores ist der Leiter der Sektorform für Abschnittsfläche, die größer als 35 mm2 ist. Kupferdraht aus der Dose ist optional.
2. Isolierung: XLPE (vernetztes Polyethylen).
3. Innenscheide: PVC (Polyvinylchlorid). LSZH Polyolefin ist optional.
4. Amour: Aluminiumdraht (AWA) für ein Kernkabel. Verzinkter Stahldraht (SWA) für Multi-Core
5. Außenschuh: PVC (Polyvinylchlorid). Flammschutzmittel ist optional; Termite -resistent ist optional; LSZH Polyolefin ist optional.

Parameter

Einzelkernkabel

2 Kerne Kabel

3 Kerne Kabel

4 Kerne Kabel

5 Kerne Kabel

3+1 Kerne Kabel

3+2 Kerne Kabel

4+1 Kerne Kabel

8120 mm2	Min. Dirigentstränge	Isolationsdicke mm	Dicke der inneren S-Boot mm	Durchmesser des Rüstungsdrahtes mm	Außenschuhdicke mm	Ca. Durchmesser des Kabels mm	Max. Gleichstromwiderstand bei 20 ° C (0ACM)
1x1.5	7	0.7	1.0	0.80	1.8	11.1	12.1
1x2.5	7	0.7	1.0	0.80	1.8	11.5	7.41
1x4.0	7	0.7	1.0	0.80	1.8	12.1	4.61
1x6.0	7	0.7	1.0	0.80	1.8	12.6	3.08
1x10	7	0.7	1.0	0.80	1.8	13.4	1.83
1x16	7	0.7	1.0	0.80	1.8	14.4	1.15
1x25	7	0.9	1.0	0.80	1.8	16.0	0.727
1x35	7	0.9	1.0	0.80	1.8	17.0	0.524
1x50	7	1.0	1.0	125	1.8	19.4	0.387
1x70	12	1.1	1.0	125	1.8	21.3	0268
1x95	15	1.1	1.0	1.25	1.8	22.9	0.193
1x120	18	12	1.0	1.60	1.8	25.2	0.153
1x150	18	1.4	1.0	1.60	1.8	27.2	0.124
1x185	30	1.6	1.0	1.60	1.8	29.2	0.0991
1x240	34	1.7	1.0	1.60	1.9	31.8	0.0754
1x300	34	1.8	1.0	1.60	1.9	34.2	0.0601
1x400	53	2.0	12	2.00	2.1	39.4	0.0470
1x500	53	2.2	12	2.00	2.2	42.7	0.0366
1x630	53	2.4	1.2	2.00	2.3	46.8	0.0283

Größe MM2	NHN. Dirigentstränge	Isolationsdicke mm	Innenscheide Dicke mm	Dlamotor von Rüstungdraht mm	Dicke der Außenscheide	Ca. Durchmesser des Kabels mm	Max. Gleichstromresistenz bei 20 ° C (QJKM)
2x1.5	7	0.7	1.0	0.80	1.8	14.5	12.1
2x2,5	7	0.7	1.0	0.80	1.8	15.4	7.41
2x4.0	7	0.7	1.0	0.80	1.8	16.5	4.61
2x6.0	7	0.7	1.0	0.80	1.8	17.6	3.08
2x10	7	0.7	1.0	1.25	1.8	19.9	1.83
2x16	7	0.7	1.0	125	1.8	21.9	1.15
2x25	7	0.9	1.0	1.60	1.8	25.8	0.727
2x35	7	0.9	1.0	1.60	1.8	24.7	0.524
2x50	7	1.0	1.0	1.60	1.8	27.3	0.387
2x70	12	1.1	1.0	1.60	2.0	30.2	0.268
2x95	15	1.1	1.2	2.00	2.1	35.0	0.193
2x120	18	1.2	1.2	2.00	2.2	37.5	0.153
2x150	18	1.4	1.2	2.00	2.3	40.9	0.124
2x185	30	1.6	1.4	2.50	2.5	45.8	0.0991
2x240	34	1.7	1.4	2.50	2.7	50.0	0.0754
2x300	34	1.8	1.6	2.50	2.8	54.4	0.0601
2x400	53	2.A	1.6	2.50	3.1	60. 0	0.0470

Größe MM2	Min. Dirigentstränge	Isolationsdicke mm	Innenscheide Dicke mm	Durchmesser des Rüstungsdrahtes mm	Außenschuhdicke mm	Ca. Durchmesser des Kabels mm	Max. Gleichstromresistenz bei 20 ° C (QIKM)
3x1.5	7	0.7	1.0	0.80	1.8	15.0	12.1
3x2,5	7	0.7	1.0	0.80	1.8	15.9	7.41
3x4.0	7	0.7	1.0	0.80	1.8	17.1	4.61
3x6.0	7	0.7	1.0	0.80	1.8	18.3	3.08
3x10	7	0.7	1.0	125	1.8	20.8	1.83
3x16	7	0.7	1.0	1.25	1.8	22.9	1.15
3x25	7	0.9	1.0	1.60	1.8	27.1	0.727
3x35	7	0.9	1.0	1.60	1.8	28.1	0.524
3x50	7	1.0	1.0	1.60	1.9	31.9	0.387
3x70	12	1.1	12	2.00	2.0	36.5	0.268
3x95	15	1.1	12	2.00	2.2	40.5	0.193
3x120	18	12	12	2.00	2.3	43.4	0.153
3x150	18	1.4	1.4	2.50	2.5	49.0	0.124
3x185	30	1.6	1.4	2.50	2.6	53.2	0.0991
3x240	34	1.7	1.6	2.50	2.8	58.6	0.0754
3x300	34	1.8	1.6	2.50	3.0	63.8	0.0601
3x400	53	2.0	1.6	2.50	3.2	70.1	0.0470

Größe MM2	Min. Dirigentstränge	Isolationsdicke mm	Innenscheide Dicke mm	Durchmesser des Rüstungsdrahtes mm	Outer-Shutth-Dicke mm	Ca. Durchmesser des Kabels mm	Max. Gleichstromresistenz bei 20 ° C (QAM)
4x1.5	7	0.7	1.0	0.80	1.8	15.7	12.1
4x2,5	7	0.7	1.0	0.80	1.8	16.8	7.41
4x4.0	7	0.7	1.0	0.80	1.8	18.1	4.61
4x6.0	7	0.7	1.0	1.25	1.8	20.3	3.08
4x10	7	0.7	1.0	1.25	1.8	22.1	1.83
4x16	7	0.7	1.0	1.60	1.8	25.2	1.15
4x25	7	0.9	1.0	1.60	1.8	29.1	0.727
4x35	7	0.9	1.0	1.60	1.9	31.5	0.524
4x50	7	1.0	1.0	1.60	2.0	35.5	0.387
4x70	12	1.1	12	2.00	2.2	40.4	0.268
4x95	15	1.1	12	2.00	2.3	45.1	0.193
4x120	18	1.2	1.4	2.50	2.5	50.2	0.153
4x150	18	1.4	1.4	2.50	2.6	54.6	0.124
4x185	30	1.6	1.4	2.50	2.8	59.7	0.0991
4x240	34	1.7	1.6	2.50	3.0	66.1	0.0754
4x300	34	1.8	1.6	2.50	3.2	71.8	0.0601
4x400	53	2.0	1.8	3.15	3.5	81.0	0.0470

Größe MM2	Min. Dirigentstränge	Isolationsdicke mm	Innenscheide Dicke mm	Durchmesser des Rüstungdrahtes MTN	Außenschuhdicke mm	Ca. Durchmesser von Cabtemm	Max. Gleichstromwiderstand bei 20 ° C (0 Uhr)
5x1.5	7	0.7	1.0	0.80	1.8	16.6	12.1
5x2,5	7	0.7	1.0	0.80	1.8	17.8	7.41
5x4.0	7	0.7	1.0	1.25	1.8	20.1	4.61
5x6.0	7	0.7	1.0	125	1.8	21.6	3.08
5x10	7	0.7	1.0	125	1.8	23.6	1.83
5x16	7	0.7	1.0	1.60	1.8	27.0	1.15
5x25	7	0.9	1.0	1.60	1.8	31.8	0.727
5x35	7	0.9	1.0	1.60	1.9	34.7	0.524
5x50	7	1.0	1.0	2.00	2.1	39.8	0.387
5x70	12	1.1	12	2.00	2.3	44.0	0268
5x95	15	1.1	1.2	2.50	2.4	50.7	0.193
5x120	18	12	1.4	2.50	2.6	54.9	0.153
5x150	18	1.4	1.4	2.50	2.8	59.9	0.124
5x185	30	1.6	1.4	2.50	3.0	65.9	0.0991
5x240	34	1.7	1.6	2.50	3.2	72.4	0.0754
5x300	34	1.8	1.6	3.15	3.4	80.6	0.0601
5x400	53	2.0	1.8	3.15	3.8	90.2	0.0470

Größe MM2	Mln. Dirigentstränge	Isolationsdicke mm	lnner	Durchmesser des Rüstungsdrahtes mm	Außenschuhdicke mm	Ca. Durchmesser des Kabels mm	Max. DC -Resistenz bei 20C (q / km)
3x2,5+1x1.5	7/7	0.7/0.7	1.0	0.80	1.8	16.5	7.41/12.1
3x4.0+1x2.5	7/7	0.7/0.7	1.0	0.80	1.8	17.8	4.61/7.41
3x6.0+1x4	7/7	0.7/0.7	1.0	1.25	1.8	20.0	3.08/4.61
3x10+1x6	7/7	07/0.7	1.0	125	1.8	21.7	1.83/3.08
3x16+1x10	7/7	0.7/0.7	1.0	1.25	1.8	23.9	1.15/1.83
3x25+1x16	7/7	0.9/0.7	1.0	1.60	1.8	28.1	0.727/1.15
3x35+1x16	7/7	0.9/0.7	1.0	1.60	1.8	29.8	0.524/0.727
3x50+1x25	7/7	1.0/0.9	1.0	1.60	1.9	34.0	0.387/0.727
3x70+1x35	12/7	1.1/0.9	1.2	2.00	2.1	38.8	0.268/0.524
3x95+1x50	15/12	1.1/1.0	1.2	2.00	2.2	43.2	0.193/0.387
3x120+1x70	18/12	1.2/1.1	1.2	2.00	2.4	46.8	0.153/0.268
3x150+1x70	18/12	1.4/1.1	1.4	2.50	2.5	52.6	0.124/0268
3x185+1x95	30/15	1.6/1.1	1.4	2.50	2.7	56.9	0.0991/0.193
3x240+1x120	34/18	1.7/1.2	1.6	2.50	2.9	63.2	0.0754/0.153
3x300+1x150	34/18	1.8/1.4	1.6	2.50	3.0	68.7	0.0991/0.193
3x400+1x185	53/30	2.0/1.6	1.6	3.15	33	79.0	0.0754/0.153

Größe MM2	Mln. Dirigentstränge	Insuimton Dicke mm	Innenscheide Dicke mm	Durchmesser des Rüstungsdrahtes mm	Äußere Streitdicke mm	Ca. Durchmesser O! Kabel MM	Max. Gleichstromwiderstand bei 20 ° C (a / km)
3x2,5+2x1.5	7/7	0.7/0.7	1.0	0.80	1.8	17.3	7.41/12.1
3x4,0+2x2,5	7/7	0.7/0.7	1.0	1.25	1.8	19.5	4.61/7.41
3x6.0+2x4	7/7	0.7/0.7	1.0	125	1.8	21.0	3.08/4.61
3x10+2x6	7/7	07/0.7	1.0	125	1.8	22.8	1.83/3.08
3x16+2x10	7/7	0.7/0.7	1.0	1.60	1.8	25.9	1.15/1.83
3x25+2x16	7/7	0.9/0.7	1.0	1.60	1.8	29.6	0.727/1.15
3x35+2x16	7/7	0.9/0.7	1.0	1.60	1.8	31.7	0.524/0.727
3x50+2x25	7/7	1.0/0.9	1.0	1.60	2.0	37.4	0.387/0.727
3x70+2x35	12/7	1.1/0.9	1.2	2.00	2.1	42.6	0.268/0.524
3x95+2x50	15/12	1.1/1.0	1.2	2.00	2.3	47.6	0.193/0.387
3x120+2x70	18/12	12/1.1	1.4	2.50	2.5	53.2	0.153/0.268
3x150+2x70	18/12	1.4/1.1	1.4	2.50	2.6	57.6	0.124/0.268
3x185+2x95	30/15	1.6/1.1	1.4	2.50	2.8	63.0	0.0991/0.193
3x240+2x120	34/18	1.7/1.2	1.6	2.50	3.0	69.7	0.0754/0.153
3x300+2x150	34/18	1.8/1.4	1.6	2.50	32	76.0	0.0601/0.124
3x400+2x185	53/30	2.0/1.6	1.8	3.15	3.5	86.5	0.0470/0.0991

Größe MM2	Mln. Dirigentstränge	Isolationsdicke mm	Innere Heidedicke mm	Durchmesser des Rüstungsdrahtes mm	Außenschuhdicke mm	Ca. Durchmesser des Kabels mm	Max. DC Resistiincq bei 20C (0 / km)
4x25+1x1.5	In	0.7/0.7	1.0	0.80	1.8	17.5	7.41/12.1
4x4.0+1x2.5	7/7	07/0.7	1.0	1.25	1.8	19.8	4.61/7.41
4x6.0+1x4	7/7	0.7/0.7	1.0	1.25	1.8	21.3	3.08/4.61
4x10+1x6	7/7	0.7/0.7	1.0	1.25	1.8	23.2	1.83/3.08
4x16+1x10	7z7	0.7/0.7	1.0	1.60	1.8	26.4	1.15/1.83
4x25+1x16	7/7	0.9/0.7	1.0	1.60	1.8	30.9	0.727/1.15
4x35+1x16	7/7	0.9/0.7	1.0	1.60	1.9	33.3	0.524/0.727
4x50+1x25	7/7	1.0/0.9	1.2	2.00	2.1	38.8	0.387/0.727
4x70+1x35	12/7	1.1/0.9	1.2	2.00	22	42.8	0.268/0.524
4x95+1x50	15/12	1.1/1.0	1.2	2.00	2.4	47.8	0.193/0.387
4x120+1x70	18/12	1.2/1.1	1.4	2.50	2.5	53.2	0.153/0.268
4x150+1x70	18/12	1.4/1.1	1.4	2.50	2.7	57.8	0.124/0.268
4x185+1x95	30/15	1.6/1.1	1.6	2.50	2.9	63.6	0.0991/0.193
4x240+1x120	34/18	1.7/1.2	1.6	2.50	3.1	69.9	0.0754/0.153
4x300+1x150	34/18	1.8/1.4	1.6	3.15	3.3	77.5	0.0601/0.124
4x400+1x185	53/30	2.0/1.6	1.8	3.15	3.6	86.7	0.0470/0.0991
