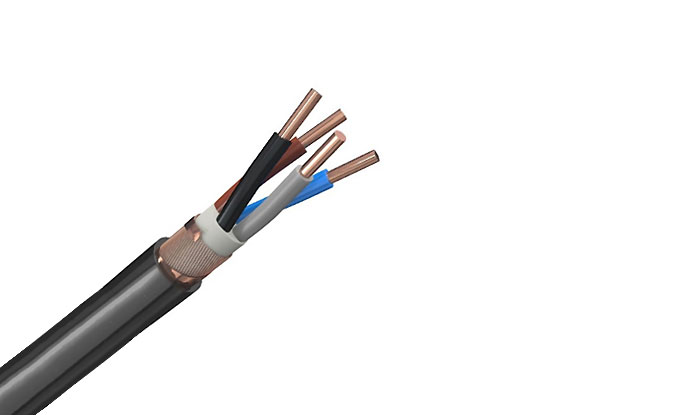

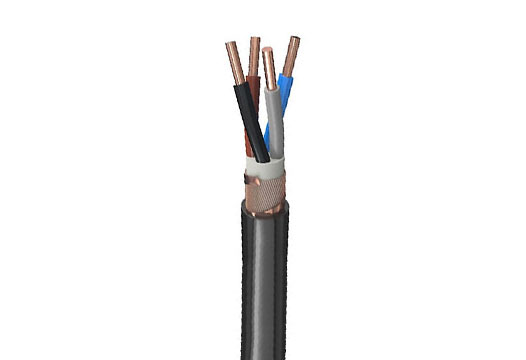

Deutschland Standard NYCY -Stromkabel, niedriges Spannungskabel

ÜBERBLICK

Spezifikationen

KONSTRUKTION

PARAMETER

Hinterlassen Sie Ihr Feedback

Überblick

Meter Mark: Ja
Flammschutzmittel: VDE 0482-332-1-2 / IEC 60332-1
UV-resistent: Ja
Maximale Temperatur bei Leiter: 70 ° C
Max. Betriebstemperatur fest: 70 ° C
Temperatur, bewegt / während der Installation: -5 - +70 ° C
Nennspannung UO: 600 V
Nennspannung U: 1 kV
Maximal zulässige Betriebsspannung in 3-Phasen-Systemen: 1,2 kV
Testspannung: 4 kV
Kernidentifikation: farbig ACC. zu HD 308; mehr als 5 Kerne: Zahlen
Anwendung: Für feste Installation in Gebäuden, in freier Luft, in Boden und in Wasser.
Norwegen: PFSP 0,6 / 1 kV
Österreich: E-Ycy
Schweden: Ekkj

Spezifikationen

Niedrige Spannung

Arbeitstemperatur 70 ℃

UV -Widerstand

Flammschutzmittel

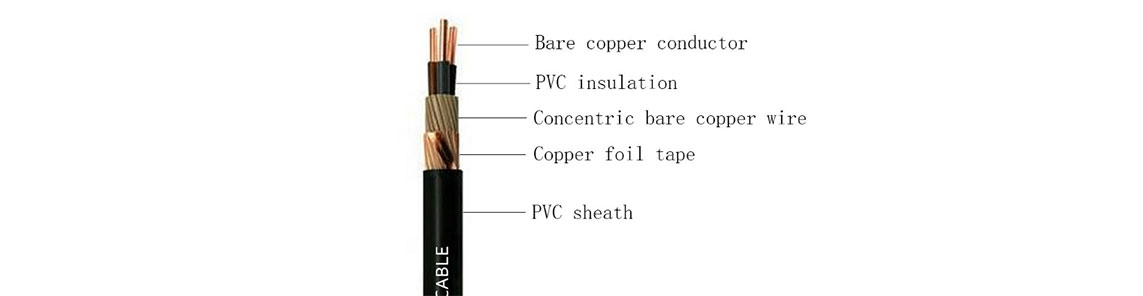

Konstruktion

Leitermaterial:

bloßes Kupfer

Leiterkonstruktion:

Klasse 1, ab 25 mm Klasse 2

Isolierung:

PVC Div 4

konzentrischer Leiter:

Mantelmaterial:

PVC DMV 5

Farbe der äußeren Scheide:

Schwarz

Parameter

Deutschland Standard NYCY -Stromkabel

Typ	Spezifikation	Leiterform	DC -Widerstand	Isolationsdicke	Dicke der Scheide	Gesamtdurchmesser	Kabelgewicht
			Ω / km	mm	mm	mm	kg / km
NYCY	02x1,5 / 1,5 SW	RE	12,1	0,8	1,8	13	200
NYCY	02x2,5 / 2,5 SW	RE	7,41	0,8	1,8	13,6	260
NYCY	02x4 / 4 SW	RE	4,61	1	1,8	15,4	350
NYCY	02x6 / 6 SW	RE	3,08	1	1,8	16,9	430
NYCY	02x10 / 10 SW	RE	1,83	1	1,8	18,5	520
NYCY	02x16 / 16 SW	RE	1,15	1	1,8	20,5	720
NYCY	03x1,5 / 1,5 SW	RE	12,1	0,8	1,8	13,2	220
NYCY	03x2,5 / 2,5 SW	RE	7,41	0,8	1,8	14,2	280
NYCY	03x2,5 / 10 SW	RE	7,41	0,8	1,8	14,4	359
NYCY	03x2,5 / 16 SW	RE	7,41	0,8	1,8		350
NYCY	03x4 / 4 SW	RE	4,61	1	1,8	16,3	390
NYCY	03x6 / 6 SW	RE	3,08	1	1,8	17,3	500
NYCY	03x10 / 10 SW	RE	1,83	1	1,8	20	680
NYCY	03x16 / 16 SW	RE	1,15	1	1,8	23	1010
NYCY	04x1,5 / 1,5 SW	RE	12,1	0,8	1,8	14,2	250
NYCY	04x2,5 / 2,5 SW	RE	7,41	0,8	1,8	15,3	340
NYCY	04x4 / 4 SW	RE	4,61	1	1,8	17,3	460
NYCY	04x6 / 6 SW	RE	3,08	1	1,8	18,4	580
NYCY	04x10 / 10 SW	RE	1,83	1	1,8	21	765
NYCY	04x16 / 16 SW	RE	1,15	1	1,8	23	1060
NYCY	05x1,5 / 1,5 SW	RE	12,1	0,8	1,8	15	330
NYCY	05x2,5 / 2,5 SW	RE	7,41	0,8	1,8	16	400
NYCY	05x4 / 4 SW	RE	4,61	1	1,8	19	550
NYCY	05x6 / 6 SW	RE	3,08	1	1,8	21	700
NYCY	07x1,5 / 2,5 SW	RE	12,1	0,8	1,8	15,3	350
NYCY	07x2,5 / 2,5 SW	RE	7,41	0,8	1,8	17,4	450
NYCY	07x4 / 4 SW	RE	4,61	1	1,8	20	600
NYCY	07x6 / 6 SW	RE	3,08	1	1,8	22,5	790
NYCY	10x1,5 / 2,5 SW	RE	12,1	0,8	1,8	18,4	410
NYCY	10x2,5 / 4 SW	RE	7,41	1	1,8	20,4	600
NYCY	10x4 / 6 SW	RE	4,61	0,8	1,8	23,5	900
NYCY	12x1,5 / 2,5 SW	RE	12,1	0,8	1,8	19,4	470
NYCY	12x2,5 / 4 sw	RE	7,41	0,8	1,8	20,5	660
NYCY	12x4 / 6 SW	RE	4,61	1	1,8	24,5	1060
NYCY	14x1,5 / 2,5 SW	RE	12,1	0,8	1,8	20,4	520
NYCY	14x2,5 / 6 SW	RE	7,41	0,8	1,8	21,5	750
NYCY	16x1,5 / 4 SW	RE	12,1	0,8	1,8	20	620
NYCY	16x2,5 / 6 SW	RE	7,41	0,8	1,8	22,5	800
NYCY	19x1,5 / 4 sw	RE	12,1	0,8	1,8	22,5	660
NYCY	19x2,5 / 6 SW	RE	7,41	0,8	1,8	23,5	940
NYCY	21x1,5 / 6 SW	RE	12,1	0,8	1,8	23	790
NYCY	24x1,5 / 6 SW	RE	12,1	0,8	1,8	25,5	850
NYCY	24x2,5 / 10 SW	RE	7,41	0,8	1,8	27,6	1150
NYCY	24x4 / 10 SW	RE	4,61	1	1,8	32,3	1813
NYCY	30x1,5 / 6 SW	RE	12,1	0,8		26,5	1020
NYCY	30x2,5 / 10 SW	RE	7,41	0,8	1,8	29,5	1600
NYCY	40x1,5 / 10 SW	RE	12,1	0,8	1,8	30	1280
NYCY	40x2,5 / 10 SW	RE	7,41	0,8	1,8	33	1660
NYCY	52x1,5 / 10 SW	RE	12,1	0,8	1,8	32	1600
NYCY	52x2,5 / 10 SW	RE	7,41	0,8	1,8	35	2000
NYCY	61x1,5 / 10 SW	RE	12,1	0,8	1,8	33	2000
NYCY	61x2,5 / 10 SW	RE	7,41	0,8	1,8	36	2280
