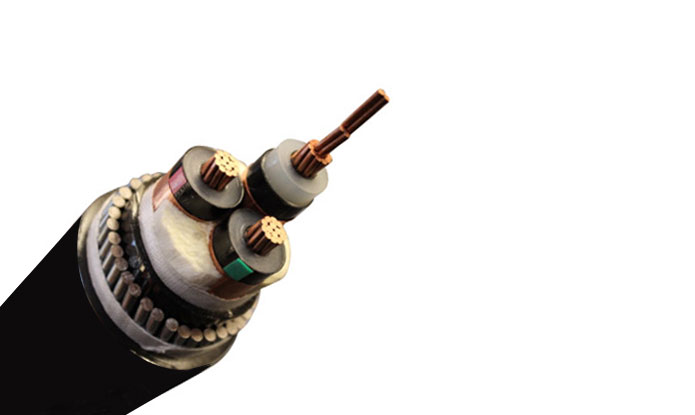

XLPE PVC SWA PVC TYPE A CABLE Τρεις πυρήνες, καλώδιο μέσου τάσης SABS

Επισκόπηση

Προδιαγραφές

ΚΑΤΑΣΚΕΥΗ

Παράμετρος

Αφήστε τα σχόλιά σας

Εφαρμογή

Είναι κατάλληλα για χρήση σε εγκαταστάσεις διανομής, ηλεκτρικούς σταθμούς και βιομηχανικά συστήματα. Τα καλώδια είναι για σταθερή συναρμολόγηση σε γραμμές με απεριόριστα επίπεδα διαφοράς, εσωτερικές εγκαταστάσεις, σε αγωγούς καλωδίων, αγωγούς και άξονες, πάνω από ράφια και σχάρες απευθείας υπόγεια σε χαντάκι και υπαίθριο καταφύγιο.

Πρότυπα:

SANS 1339

Τεχνικά δεδομένα:

Τάση: 3.8 / 6.6kv 6.35 / 11kv 12.7 / 22kv 19 / 33kv
Μέγεθος: 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185mm2 240mm2 300mm2
Θερμοκρασία λειτουργίας: 90 ℃ Συνεχής λειτουργία
Θερμοκρασία βραχυκυκλώματος: +250 ° C
Ελάχιστη ακτίνα κάμψης: 15 x συνολική διάμετρο

Προδιαγραφές

Μεσαία τάση

Θερμοκρασία εργασίας 90 ℃

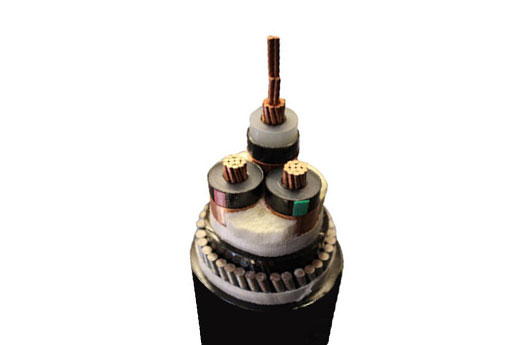

κατασκευή

Αγωγός:

Κολοσσός χαλκού ή κυκλικός συνωμότης αλουμινίου ανά SANS 1411-1

Εσωτερικό στρώμα:

Οθόνη ημι-αγώγιμων αγωγών

Μόνωση:

XLPE (πολυαιθυλενίου σταυροειδούς)

Εξωτερικό στρώμα:

Ημι-αγώγιμη οθόνη πυρήνα

Ταινία:

Ημι-συγκρατική ταινία

Οθόνη:

οθόνη χάλκινων

Εσωτερική θήκη:

FRPVC (Red Stripe) LHPVC (Blue Stripe)

AMORED:

Θωρακισμένο σύρμα

Εξωτερική θήκη:

FRPVC (Red Stripe) LHPVC (Blue Stripe)

παράμετρος

3.8 / 6.6kv

6.35 / 11kv

12.7 / 22kv

19 / 33kv

Μέγεθος πυρήνα*	Διάμετρος αγωγού	Πάχος μόνωσης	Ονομαστική διάμετρος πάνω από τη μόνωση	Ονομαστικό πάχος χάλκινων ταινιών	Ονομαστική διάμετρο πάνω από καλώδια θωράκισης	Έξω πάχος θήκης	Διάμετρος καλωδίου
	εφαρμογή	ονομαστικός					μέγιστο.
N x mm²	mm	mm	mm	mm	mm	mm	mm
3.8 / 6.6kv
3x16	4.8	2.5	12.3	0.1	2.0	2.2	44.2
3x25	6.0	2.5	13.5	0.1	2.0	2.2	46.8
3x35	7.2	2.5	14.7	0.1	2.5	2.3	49.6
3x50	8.4	2.5	15.9	0.1	2.5	2.5	53.9
3x70	9.9	2.5	17.4	0.1	2.5	2.6	57.3
3x95	11.7	2.5	19.2	0.1	2.5	2.7	61.6
3x120	13.4	2.5	20.9	0.1	2.5	2.8	65.7
3x150	14.6	2.5	22.1	0.1	2.5	2.9	68.6
3x185	16.4	2.5	23.9	0.1	3.15	3.0	74.2
3x240	18.8	2.6	26.5	0.1	3.15	3.2	80.4
3x300	21.4	2.8	29.5	0.1	3.15	3.5	87.8
3x400	21.4	2.8	29.5	0.1	3.15	3.5	87.8

Μέγεθος πυρήνα*	Διάμετρος αγωγού	Πάχος μόνωσης	Ονομαστική διάμετρος πάνω από τη μόνωση	Ονομαστικό πάχος χάλκινων ταινιών	Ονομαστική διάμετρο πάνω από καλώδια θωράκισης	Έξω πάχος θήκης	Διάμετρος καλωδίου
	εφαρμογή	ονομαστικός					μέγιστο.
N x mm²	mm	mm	mm	mm	mm	mm	mm
6.35 / 11kv
3x16	4.8	3.4	14.1	0.1	2.0	2.3	48.3
3x25	6.0	3.4	15.3	0.1	2.5	2.4	52.4
3x35	7.2	3.4	16.5	0.1	2.5	2.5	55.2
3x50	8.4	3.4	17.7	0.1	2.5	2.6	58.2
3x70	9.9	3.4	19.2	0.1	2.5	2.7	61.6
3x95	11.7	3.4	21.0	0.1	2.5	2.8	66.0
3x120	13.4	3.4	22.7	0.1	2.5	3.0	70.3
3x150	14.6	3.4	23.9	0.1	3.15	3.1	74.4
3x185	16.4	3.4	25.7	0.1	3.15	3.2	78.7
3x240	18.8	3.4	28.1	0.1	3.15	3.4	84.5
3x300	21.4	3.4	30.7	0.1	3.15	3.6	90.8
3x400	24.3	3.4	33.6	0.1	3.15	3.8	97.7

Μέγεθος πυρήνα*	Διάμετρος αγωγού	Πάχος μόνωσης	Ονομαστική διάμετρος πάνω από τη μόνωση	Ονομαστικό πάχος χάλκινων ταινιών	Ονομαστική διάμετρο πάνω από καλώδια θωράκισης	Έξω πάχος θήκης	Διάμετρος καλωδίου
	εφαρμογή	ονομαστικός					μέγιστο.
N x mm²	mm	mm	mm	mm	mm	mm	mm
12.7 / 22kv
3x25	6.0	5.5	19.5	0.1	2.5	2.7	62.5
3x35	7.2	5.5	20.7	0.1	2.5	2.8	65.3
3x50	8.4	5.5	21.9	0.1	2.5	2.9	68.1
3x70	9.9	5.5	23.4	0.1	3.15	3	73.1
3x95	11.7	5.5	25.2	0.1	3.15	3.2	77.6
3x120	13.4	5.5	26.9	0.1	3.15	3.3	81.5
3x150	14.6	5.5	28.1	0.1	3.15	3.4	84.5
3x185	16.4	5.5	29.9	0.1	3.15	3.6	89.1
3x240	18.8	5.5	32.3	0.1	3.15	3.7	94.7
3x300	21.4	5.5	34.9	0.1	3.15	3.9	100.7

Μέγεθος πυρήνα*	Διάμετρος αγωγού	Πάχος μόνωσης	Ονομαστική διάμετρος πάνω από τη μόνωση	Ονομαστικό πάχος χάλκινων ταινιών	Ονομαστική διάμετρο πάνω από καλώδια θωράκισης	Έξω πάχος θήκης	Διάμετρος καλωδίου
	εφαρμογή	ονομαστικός					μέγιστο.
N x mm²	mm	mm	mm	mm	mm	mm	mm
19 / 33kv
3x50	8.4	8.0	26.9	0.1	3.15	3.4	82
3x70	9.9	8.0	28.4	0.1	3.15	3.5	85.4
3x95	11.7	8.0	30.2	0.1	3.55	3.6	90.5
3x120	13.4	8.0	31.9	0.1	3.55	3.7	94.6
3x150	14.6	8.0	33.1	0.1	3.55	3.8	97.4
3x185	16.4	8.0	34.9	0.1	3.55	3.9	101.8
3x240	18.8	8.0	37.3	0.1	3.55	4.1	107.6
3x300	21.4	8.0	39.9	0.1	3.55	4.3	113.9
