Cable minero de tipo 240 1.1 a 11kV, cable de minería y cable de grúa y grúa

DESCRIPCIÓN GENERAL

PRESUPUESTO

CONSTRUCCIÓN

PARÁMETRO

Deja tus comentarios

descripción general

Estos cables mineros de tipo 240 1.1 a 11kV se utilizan principalmente como cables de alimentación para la fuente de alimentación a maquinaria o suministro de muro largo. El cable contiene 3 pilotos grandes y las pantallas de núcleo grande proporcionan una puesta a tierra de baja resistencia.

Normas:

Como / nzs 1802: 2003
Como / nzs 1125
Como / nzs 3808
Como / nzs 5000.1

Presupuesto

Bajo voltaje

Voltaje medio

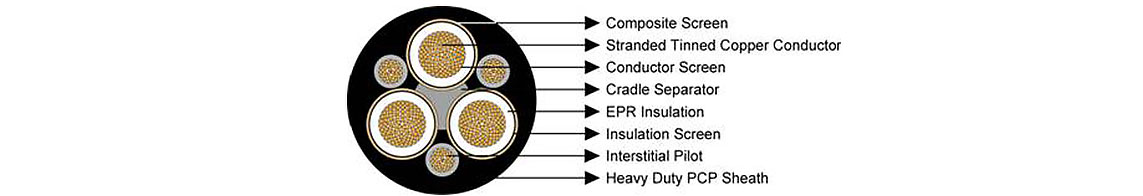

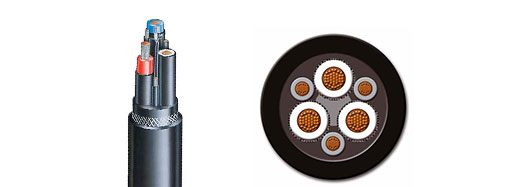

construcción

3 × Conductores:

Conductor de cobre recocido con hojas de hojas flexibles.

Pantalla del conductor:

1.1 / 1.1KV - cinta de barrera de poliéster, 3.3 / 3.3kV Andabove - Cinta de barrera de poliéster y cinta semiconductora extruida.

Aislamiento:

EPR.

Pantalla de aislamiento:

Cinta semiconductora.

Pantalla compuesta (conductor de tierra):

Interwove de trenzado de cobre recocido con hilo de poliéster.

3 × piloto intersticial:

EPR cubierto de conductor de cobre de enlatado con trenza flexible.

Separador de cuna:

PCP semiconductor.

Vaina:

Envoltura de PCP de servicio pesado.

parámetro

Tipo 240.1

Tipo 240.3

Tipo 240.6

Tipo 240.11

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Pantalla del núcleo		Piloto		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Área de pantalla	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm²	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 240.1
6	84/0.30	1.5	7/0.25	7.2	18/0.30	1.0	3.8	30.0	131
10	77/0.40	1.5	7/0.25	8.6	27/0.30	1.0	3.8	32.6	159
16	126/0.40	1.6	7/0.25	9.6	42/0.30	1.0	4.0	35.8	202
25	209/0.40	1.6	7/0.25	11.3	66/0.30	1.2	4.3	39.7	265
35	285/0.40	1.6	7/0.25	12.4	90/0.30	1.2	4.6	43.1	326
50	380/0.40	1.7	7/0.25	14.1	120/0.30	1.2	5.0	47.7	404
70	203/0.67	1.8	7/0.25	16.5	39/0.67	1.2	5.4	53.9	533
95	259/0.67	2.0	7/0.25	18.2	39/0.67	1.2	6.0	58.6	635
120	336/0.67	2.1	7/0.25	20.3	42/0.67	1.4	6.4	64.4	775
150	427/0.67	2.3	7/0.25	22.3	54/0.67	1.4	6.9	70.2	940
185	518/0.67	2.5	7/0.30	30.2	63/0.67	1.4	7.4	77.4	1150
240	672/0.67	2.8	7/0.30	33.6	77/0.67	1.6	8.2	86.0	1440
300	854/0.67	3.0	7/0.40	50.1	98/0.67	1.6	8.8	95.1	1810

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Pantalla del núcleo		Piloto		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Área de pantalla	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm²	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 240.3
16	126/0.40	3.0	7/0.25	13.1	42/0.30	1.4	5.3	46.2	306
25	209/0.40	3.0	7/0.25	14.8	66/0.30	1.4	5.6	50.1	379
35	285/0.40	3.0	7/0.25	15.8	90/0.30	1.4	5.9	53.5	444
50	380/0.40	3.0	7/0.25	17.2	120/0.30	1.4	6.3	57.6	525
70	203/0.67	3.0	7/0.25	18.6	39/0.67	1.4	6.6	62.5	656
95	259/0.67	3.0	7/0.25	20.3	39/0.67	1.4	7.1	66.2	750
120	336/0.67	3.0	7/0.30	27.2	42/0.67	1.6	7.4	72.0	910
150	427/0.67	3.0	7/0.40	39.6	54/0.67	1.6	7.8	78.0	1115
185	518/0.67	3.0	7/0.40	42.2	63/0.67	1.8	8.2	83.4	1280
240	672/0.67	3.0	7/0.40	46.6	77/0.67	1.8	8.8	90.3	1540
300	854/0.67	3.0	7/0.50	63.2	98/0.67	1.8	9.4	98.4	1920

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Pantalla del núcleo		Piloto		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Área de pantalla	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm²	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 240.6
16	126/0.40	5.0	7/0.25	17.2	42/0.30	1.4	6.4	57.3	440
25	209/0.40	5.0	7/0.25	18.6	66/0.30	1.4	6.7	61.2	521
35	285/0.40	5.0	7/0.25	18.6	90/0.30	1.6	7.0	64.6	593
50	380/0.40	5.0	7/0.25	21.3	120/0.30	1.6	7.3	68.5	685
70	203/0.67	5.0	7/0.25	23.4	39/0.67	1.6	7.7	73.7	830
95	259/0.67	5.0	7/0.30	29.2	39/0.67	1.6	8.1	77.8	954
120	336/0.67	5.0	7/0.30	31.7	42/0.67	1.8	8.5	83.1	1111
150	427/0.67	5.0	7/0.40	45.7	54/0.67	1.8	8.9	89.1	1335
185	518/0.67	5.0	7/0.40	48.4	63/0.67	1.8	9.3	94.5	1515
240	672/0.67	5.0	7/0.40	52.8	77/0.67	1.8	9.9	101.4	1810
300	854/0.67	5.0	7/0.50	71.5	98/0.67	1.8	10.4	109.3	2190

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Pantalla del núcleo		Piloto		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Área de pantalla	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm²	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 240.11
25	209/0.40	7.6	7/0.25	23.7	66/0.30	2.0	8.1	75.6	752
35	285/0.40	7.6	7/0.30	30.2	90/0.30	2.0	8.4	79.7	860
50	380/0.40	7.6	7/0.30	31.7	120/0.30	2.0	8.7	83.6	961
70	203/0.67	7.6	7/0.30	34.1	39/0.67	2.0	9.1	88.8	1125
95	259/0.67	7.6	7/0.40	47.5	39/0.67	2.0	9.6	93.7	1300
120	336/0.67	7.6	7/0.40	51.0	42/0.67	2.2	9.9	98.8	1470
150	427/0.67	7.6	7/0.40	53.7	54/0.67	2.2	10.3	103.5	1659
185	518/0.67	7.6	7/0.40	57.2	63/0.67	2.2	10.7	108.8	1880
