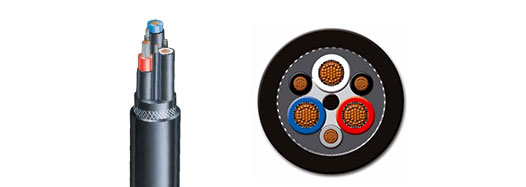

Cable minero tipo 455 3.3 a 33 kV, cable de minería y cable de grúa y grúa

DESCRIPCIÓN GENERAL

PRESUPUESTO

CONSTRUCCIÓN

PARÁMETRO

Deja tus comentarios

descripción general

Estos cables mineros tipo 455 de 3.3 a 33 kV están diseñados con un aislamiento reducido y un grosor de la vaina, sin cuna, 2 tierra y 1 piloto (cada tierra y piloto son del mismo tamaño) en los intersticios externos. Estos cables son adecuados para las aplicaciones de tambaleo y finales donde se desea un diámetro y una masa mínimos, particularmente adecuado para aplicaciones de re-re-re-re-referenciador.

Normas:

Como / nzs 2802: 2000
Como / nzs 1125
Como / nzs 3808
Como / nzs 5000.1

Presupuesto

Voltaje medio

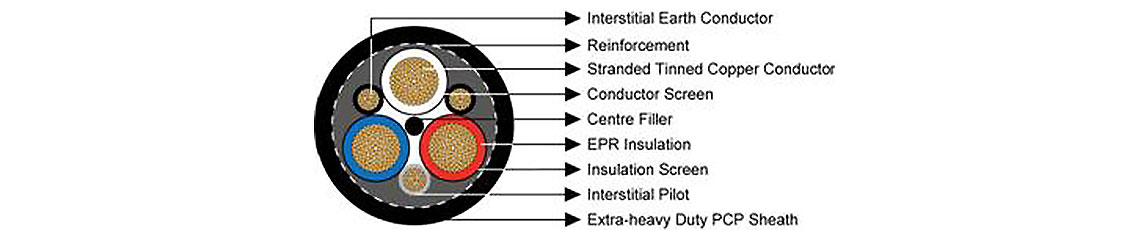

construcción

3 × Conductores:

Conductor de cobre recocido con hojas de hojas flexibles.

Pantalla del conductor:

Cinta de barrera de poliéster y cinta semi conductora extruida.

Aislamiento:

EPR.

Pantalla de aislamiento:

Cinta semi conductora.

Relleno:

Relleno del centro de elastómero.

2 × conductor de tierra intersticial:

CSP Conductor de cobre de enlatado colado flexible CSP.

1 × piloto intersticial:

EPR cubierto de conductor de cobre de enlatado con trenza flexible.

Refuerzo textil:

Refuerzo de trenza de tejido abierto.

Vaina:

Varela PCP de servicio extra pesado.

parámetro

Tipo 455.3 Clase1

Tipo 455.6 Clase1

Tipo 455.11 Clase1

Tipo 455.22 Clase1

Tipo 455.33 Clase1

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Piloto / conductor de la tierra		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 455.3 Clase1
16	126/0.40	2.2	120/0.30	1.4	4.2	39.4	224
25	209/0.40	2.2	120/0.30	1.4	4.5	43.3	281
35	285/0.40	2.2	120/0.30	1.4	4.8	46.7	336
50	380/0.40	2.4	183/0.30	1.4	5.3	51.9	424
70	203/0.67	2.4	54/0.67	1.4	5.7	57.0	556
95	259/0.67	2.4	70/0.67	1.6	6.1	60.5	646
120	336/0.67	2.4	84/0.67	1.6	6.4	65.6	786
150	427/0.67	2.4	112/0.67	1.6	6.5	69.7	931
185	518/0.67	2.4	132/0.67	1.6	6.6	74.5	1072
240	672/0.67	2.4	168/0.67	1.6	6.8	80.5	1310
300	854/0.67	2.4	228/0.67	1.6	6.9	86.3	1600

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Piloto / conductor de la tierra		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 455.6 Clase1
16	126/0.40	3.0	120/0.30	1.4	4.7	43.9	266
25	209/0.40	3.0	120/0.30	1.6	5.0	47.8	332
35	285/0.40	3.0	120/0.30	1.6	5.3	51.3	387
50	380/0.40	3.0	183/0.30	1.6	5.6	55.1	466
70	203/0.67	3.0	54/0.67	1.6	6.0	60.3	597
95	259/0.67	3.0	70/0.67	1.8	6.3	63.5	692
120	336/0.67	3.0	84/0.67	1.8	6.5	68.5	826
150	427/0.67	3.0	112/0.67	1.8	6.6	72.6	977
185	518/0.67	3.0	132/0.67	1.8	6.7	77.3	1122
240	672/0.67	3.0	168/0.67	1.8	6.9	83.3	1361
300	854/0.67	3.0	228/0.67	1.8	7.0	89.1	1652

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Piloto / conductor de la tierra		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 455.11 Clase1
16	126/0.40	5.0	120/0.30	2.0	5.8	55.1	392
25	209/0.40	5.0	120/0.30	2.0	6.1	59.0	462
35	285/0.40	5.0	120/0.30	2.0	6.3	62.2	527
50	380/0.40	5.0	183/0.30	2.0	6.4	65.6	607
70	203/0.67	5.0	54/0.67	2.0	6.5	70.2	742
95	259/0.67	5.0	70/0.67	2.2	6.7	73.2	837
120	336/0.67	5.0	84/0.67	2.2	6.8	77.9	982
150	427/0.67	5.0	112/0.67	2.2	6.9	82.0	1143
185	518/0.67	5.0	132/0.67	2.2	7.0	86.8	1305
240	672/0.67	5.0	168/0.67	2.2	7.2	92.8	1553

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Piloto / conductor de la tierra		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 455.22 Clase1
16	126/0.40	7.6	120/0.30	2.5	6.6	68.5	578
25	209/0.40	7.6	120/0.30	2.5	6.6	71.7	653
35	285/0.40	7.6	120/0.30	2.5	6.7	74.7	719
50	380/0.40	7.6	183/0.30	2.5	6.8	78.2	810
70	203/0.67	7.6	54/0.67	2.5	7.0	82.9	956
95	259/0.67	7.6	70/0.67	2.5	7.1	85.7	1061
120	336/0.67	7.6	84/0.67	2.5	7.2	90.5	1221
150	427/0.67	7.6	112/0.67	2.5	7.3	94.6	1392
185	518/0.67	7.6	132/0.67	2.5	7.4	99.3	1564

Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Piloto / conductor de la tierra		Grosor de la vaina	Diámetro general nominal	Peso nominal
Área de conductor nominal	Tamaño de hilo	Espesor de aislamiento	Tamaño de hilo	Espesor de cubierta	Grosor de la vaina	Diámetro general nominal	Peso nominal
Mm²	No / mm	Mm	No / mm	Mm	Mm	Mm	Kg / 100m
Tipo 455.33 Clase1
16	126/0.40	10.5	120/0.30	2.5	7.0	83.0	822
25	209/0.40	10.5	120/0.30	2.5	7.1	86.4	920
35	285/0.40	10.5	120/0.30	2.5	7.2	89.4	993
50	380/0.40	10.5	183/0.30	2.5	7.3	92.8	1092
70	203/0.67	10.5	54/0.67	2.5	7.4	97.4	1254
95	259/0.67	10.5	70/0.67	2.5	7.6	100.4	1372
120	336/0.67	10.5	84/0.67	2.5	7.7	105.1	1543
150	427/0.67	10.5	112/0.67	2.5	7.8	109.2	1720
