| 6 / 10kV לא משוים ליבה בודד מוביל כבל נדן | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 1 | 25 | 5.9 | 220 | 3.4 | 13.9 | 1.3 | 1.6 | 24 | 1500 |
| 1 | 35 | 6.9 | 305 | 3.4 | 14.9 | 1.3 | 1.7 | 26 | 1670 |
| 1 | 50 | 8.1 | 414 | 3.4 | 16.1 | 1.3 | 1.7 | 27 | 1870 |
| 1 | 70 | 9.7 | 598 | 3.4 | 17.7 | 1.4 | 1.8 | 29 | 2290 |
| 1 | 95 | 11.4 | 827 | 3.4 | 19.4 | 1.4 | 1.8 | 31 | 2660 |
| 1 | 120 | 12.9 | 1043 | 3.4 | 20.9 | 1.5 | 1.9 | 33 | 3120 |
| 1 | 150 | 14.3 | 1287 | 3.4 | 22.3 | 1.5 | 1.9 | 34 | 3500 |
| 1 | 185 | 16 | 1610 | 3.4 | 24 | 1.6 | 2 | 37 | 4100 |
| 1 | 240 | 18.4 | 2116 | 3.4 | 26.4 | 1.6 | 2.1 | 40 | 4900 |
| 1 | 300 | 20.7 | 2650 | 3.4 | 28.9 | 1.7 | 2.1 | 43 | 5840 |
| 1 | 400 | 23.2 | 3384 | 3.4 | 31.4 | 1.8 | 2.1 | 46 | 7000 |
| 1 | 500 | 26.7 | 4352 | 3.4 | 34.9 | 1.9 | 2.4 | 50 | 8450 |
| 1 | 630 | 30.5 | 5623 | 3.4 | 38.7 | 1.9 | 2.5 | 55 | 9600 |
| 12 / 20KV לא-ארמורה כבל נדן ליבה יחיד ליבה | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 1 | 25 | 5.9 | 220 | 6 | 19.1 | 1.4 | 1.8 | 31 | 2050 |
| 1 | 35 | 6.9 | 305 | 5.5 | 19.1 | 1.4 | 1.8 | 31 | 2150 |
| 1 | 50 | 8.1 | 414 | 5.5 | 20.3 | 1.5 | 1.9 | 32 | 2450 |
| 1 | 70 | 9.7 | 598 | 5.5 | 21.9 | 1.5 | 1.9 | 34 | 2800 |
| 1 | 95 | 11.4 | 827 | 5.5 | 23.6 | 1.6 | 2 | 36 | 3300 |
| 1 | 120 | 12.9 | 1043 | 5.5 | 25.1 | 1.6 | 2 | 38 | 3700 |
| 1 | 150 | 14.3 | 1287 | 5.5 | 26.5 | 1.6 | 2.1 | 40 | 4150 |
| 1 | 185 | 16 | 1610 | 5.5 | 28.2 | 1.7 | 2.1 | 42 | 4700 |
| 1 | 240 | 18.4 | 2116 | 5.5 | 30.6 | 1.7 | 2.2 | 45 | 5450 |
| 1 | 300 | 20.7 | 2650 | 5.5 | 33.1 | 1.8 | 2.3 | 48 | 6450 |
| 1 | 400 | 23.2 | 3384 | 5.5 | 35.6 | 1.9 | 2.4 | 51 | 7600 |
| 1 | 500 | 26.7 | 4352 | 5.5 | 39.1 | 2 | 2.5 | 55 | 9300 |
| 1 | 630 | 30.5 | 5623 | 5.5 | 42.9 | 2.1 | 2.6 | 60 | 11150 |
| 18 חי | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 1 | 50 | 8.1 | 414 | 8 | 25.3 | 1.6 | 2.1 | 38 | 3100 |
| 1 | 70 | 9.7 | 598 | 8 | 26.9 | 1.7 | 2.1 | 40 | 3650 |
| 1 | 95 | 11.4 | 827 | 8 | 28.6 | 1.7 | 2.2 | 42 | 4100 |
| 1 | 120 | 12.9 | 1043 | 8 | 30.1 | 1.7 | 2.2 | 44 | 4450 |
| 1 | 150 | 14.3 | 1287 | 8 | 31.5 | 1.8 | 2.3 | 46 | 5000 |
| 1 | 185 | 16 | 1610 | 8 | 33.2 | 1.8 | 2.3 | 48 | 5500 |
| 1 | 240 | 18.4 | 2116 | 8 | 35.6 | 1.9 | 2.4 | 51 | 6450 |
| 1 | 300 | 20.7 | 2650 | 8 | 38.1 | 2 | 2.5 | 54 | 7500 |
| 1 | 400 | 23.2 | 3384 | 8 | 40.6 | 2 | 2.6 | 57 | 8700 |
| 1 | 500 | 26.7 | 4352 | 8 | 44.1 | 2.1 | 2.7 | 61 | 10250 |
| 1 | 630 | 30.5 | 5623 | 0 | 47.9 | 2.2 | 2.8 | 66 | 12250 |
| 6 / 10kV לא משויך לשלושה כבל עופרת נחושת ליבה | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 3 | 25 | 5.9 | 670 | 3.4 | 13.9 | 1.8 | 2.4 | 50 | 5150 |
| 3 | 35 | 6.9 | 929 | 3.4 | 14.9 | 1.9 | 2.5 | 53 | 5900 |
| 3 | 50 | 8.1 | 1260 | 3.4 | 16.1 | 2 | 2.6 | 56 | 6800 |
| 3 | 70 | 9.7 | 1820 | 3.4 | 17.7 | 2.1 | 2.8 | 60 | 8150 |
| 3 | 95 | 11.4 | 2518 | 3.4 | 19.4 | 2.2 | 2.9 | 65 | 9650 |
| 3 | 120 | 12.9 | 3175 | 3.4 | 20.9 | 2.3 | 3 | 69 | 11150 |
| 3 | 150 | 14.3 | 3919 | 3.4 | 22.3 | 2.4 | 3.1 | 72 | 12650 |
| 3 | 185 | 16 | 4902 | 3.4 | 24 | 2.5 | 3.2 | 77 | 14600 |
| 3 | 240 | 18.4 | 6443 | 3.4 | 26.4 | 2.6 | 3.4 | 84 | 17650 |
| 3 | 300 | 20.7 | 8069 | 3.4 | 28.9 | 2.8 | 3.6 | 91 | 21050 |

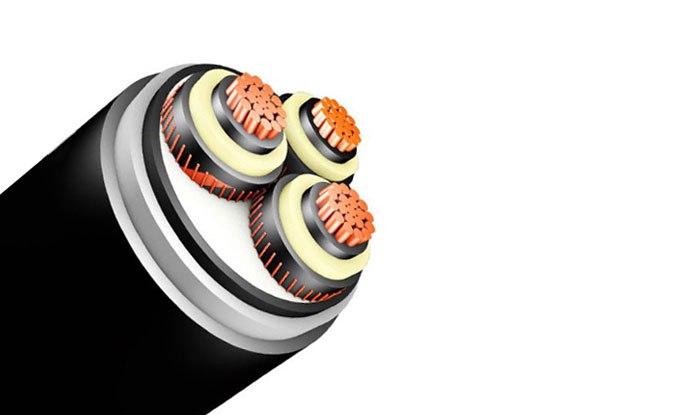

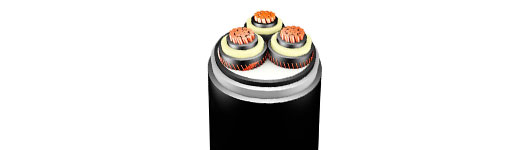

| 12 / 20KV לא-ארמורה שלוש כבל נדן מוביל נחושת ליבה | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 3 | 25 | 5.9 | 670 | 6 | 19.1 | 2.1 | 2.7 | 64 | 7550 |
| 3 | 35 | 6.9 | 929 | 5.5 | 19.1 | 2.1 | 2.8 | 64 | 7850 |
| 3 | 50 | 8.1 | 1260 | 5.5 | 20.3 | 2.2 | 2.9 | 67 | 8850 |
| 3 | 70 | 9.7 | 1820 | 5.5 | 21.9 | 2.3 | 3 | 71 | 10250 |
| 3 | 95 | 11.4 | 2518 | 5.5 | 23.6 | 2.4 | 3.1 | 76 | 11750 |
| 3 | 120 | 12.9 | 3175 | 5.5 | 25.1 | 2.4 | 3.2 | 79 | 12950 |
| 3 | 150 | 14.3 | 3919 | 5.5 | 26.5 | 2.5 | 3.3 | 84 | 14650 |
| 3 | 185 | 16 | 4902 | 5.5 | 28.2 | 2.6 | 3.4 | 88 | 16800 |
| 3 | 240 | 18.4 | 6443 | 5.5 | 30.6 | 2.8 | 3.6 | 95 | 19950 |
| 3 | 300 | 20.7 | 8069 | 5.5 | 33.1 | 2.9 | 3.8 | 101 | 23050 |
| 18 חי | |||||||||
| מספר ליבה | חתך רוחב נומינלי | דיא נומינלי. של קונד. | משקל קונד. | בידוד נומינלי עבה. | בערך קוטר על בידוד | נדן עופרת נומינלי סמיך. | נדן PVC נומינלי סמיך. | בערך קוטר חיצוני | בערך משקל הכבל |
| מ"מ² | מ.מ. | ק"ג / ק"מ | מ.מ. | מ.מ. | מ.מ. | מ.מ. | מ.מ. | ק"ג / ק"מ | |
| 3 | 50 | 8.1 | 1260 | 8 | 25.3 | 2.5 | 3.3 | 80 | 11600 |
| 3 | 70 | 9.7 | 1820 | 8 | 26.9 | 2.6 | 3.4 | 85 | 13350 |
| 3 | 95 | 11.4 | 2518 | 8 | 28.6 | 2.7 | 3.5 | 90 | 15100 |
| 3 | 120 | 12.9 | 3175 | 8 | 30.1 | 2.8 | 3.6 | 94 | 16750 |
| 3 | 150 | 14.3 | 3919 | 8 | 31.5 | 2.9 | 3.7 | 97 | 18350 |
| 3 | 185 | 16 | 4902 | 8 | 33.2 | 3 | 3.8 | 101 | 20500 |
| 3 | 240 | 18.4 | 6443 | 8 | 35.6 | 3.1 | 4 | 107 | 23500 |
| 3 | 300 | 20.7 | 8069 | 8 | 38.1 | 3.2 | 4.2 | 114 | 27000 |
