הקלד מוליך אלומיניום כבל מזין בית נייד-דירוג משולש 600 וולט: שימוש -2 / RHH / RHW-2E, UL רשום כבל

סקירה כללית

מפרט

בְּנִיָה

פָּרָמֶטֶר

השאר את המשוב שלך

בַּקָשָׁה

Quadruplex סוג שימוש -2 / RHH / RHW-2 עם סגסוגת אלומיניום תקועה 8000 מוליכים סדרת ASTM B800; ASTM B801; ASTM B836. מתאים לחיבורים חשמליים בבתים ניידים לחיווט קבוע על פי ה- NEC. מתאים למיקומים רטובים ויבשים בצינור בהם הטמפרטורות אינן עולות על 90 מעלות צלזיוס. קבורה ישירה בכדור הארץ המותרת לשימוש מסוג -2, RHH, RHW-2 לכל UL-854 כאשר הטמפרטורות אינן עולות על 90 מעלות צלזיוס. דירוג 600 וולט. בידוד XLPE עמיד באור שמש עבור 8 AWG וגדול יותר. 1 / 0 AWG וגדול יותר תואם את מבחן הלהבה של UL-1685. 1 / 0 AWG.

סטנדרטים

UL-44, UL-854; ANSI / ICEA S-105-692; IEEE 835-1994; סגסוגת אלומיניום תקועה קומפקטית 8000 סדרת ASTM B800, ASTM B801, ASTM B836; תואם ROHS; רוס התקבל; UL רישום-E4666693

תכונות

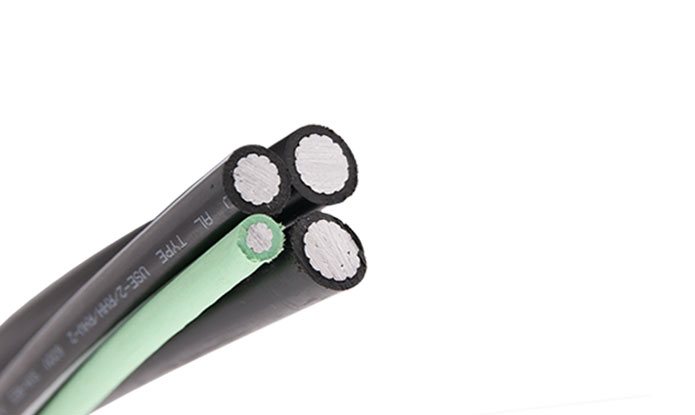

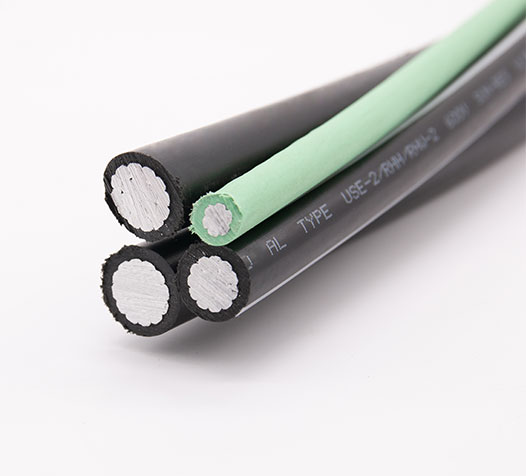

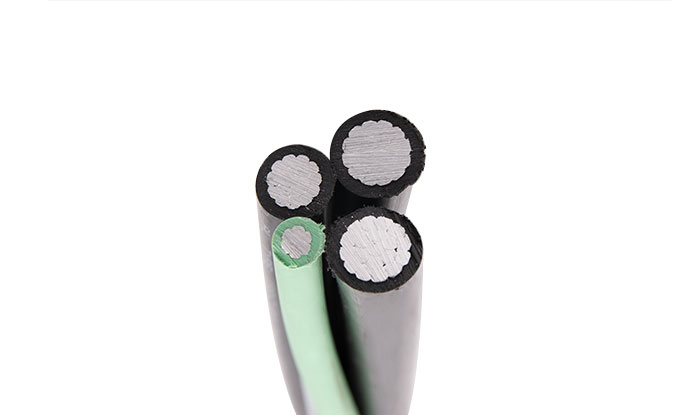

שני מוליכי פאזה RHW / RHW-2 משולשים-משולשים-משולשים שחורים / RHH / RHW-2 כבלים יחד עם מוליך נייטרלי לבן אחד עם דירוג משולש-משולש אחד / RHH / RHW-2 וחוט קרקע מבודד ירוק אחד. כל הכבלים משתמשים במוליכי סגסוגת אלומיניום של ASTM 8000. מזג אוויר מעולה, שחיקה, ריסוק ובידוד XLPE עמיד באור שמש. מיוצר ונבדק על פי ANSI / ICEA S-105-692: תקן עבור 600 וולט בשכבה יחידה כבלי חלוקה תת-קרקעיים מבודדים תרמוסט. מיוצר ונבדק גם על פי UL-854 ו- UL-44 לשימוש-2 / RHH / RHW-2 משולש. מוליכים מודפסים על פני שטח לזיהוי.

מפרט

מתח נמוך

התנגדות UV

טמפרטורת עבודה 90 ℃

מעכב להבה

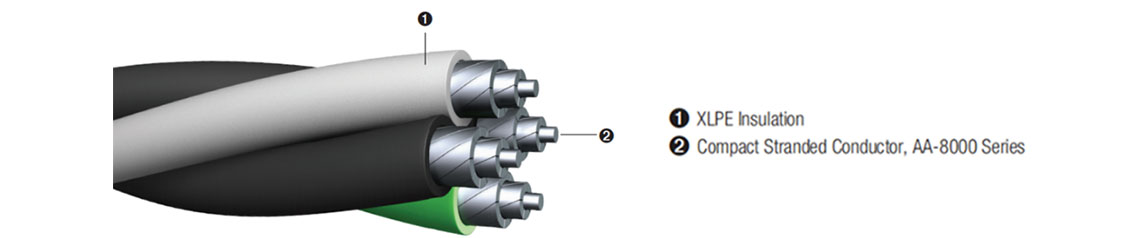

בְּנִיָה

מְנַצֵחַ:

סגסוגת אלומיניום תקועה קומפקטית 8000 סדרת ASTM B800, ASTM B801 ו- ASTM B836

בִּדוּד:

בידוד פוליאתילן חוצה קישור (XLPE) לכל UL 44, UL 854 ו- ANSI / ICEA S-105-692. בידוד XLPE שחור על מוליכי פאזה, XLPE לבן על מוליך מקורקע (ניטרלי), XLPE ירוק על הקרקע.

פָּרָמֶטֶר

מוליך אלומיניום כבל מזין בית נייד

גדלי מוליכים (AWG)	מוליכי פאזה		מוליך ניטרלי		כבל קרקע		כֶּבֶל
	מוליכי פאזה		מוליך ניטרלי		כבל קרקע		כֶּבֶל
	גודל (AWG)	עובי XLPE (מ"מ)	גודל (AWG)	עובי XLPE (מ"מ)	גודל (AWG)	עובי XLPE (מ"מ)	קוטר חיצוני (מ"מ)	משקל נטו משוער (£ / 1000 רגל)
2-2-4-6	2	1.52	4	1.52	6	1.52	24.13	461
2-2-2-4	2	1.52	2	1.52	4	1.52	24.13	531
2/0-2/0-1-4	2/0	2.03	1	2.03	4	1.52	33.22	846
2/0-2/0-2/0-1	2/0	2.03	2/0	2.03	1	2.03	33.22	1016
4/0-4/0-2/0-4	4/0	2.03	2/0	2.03	4	1.52	39.37	1186
4/0-4/0-4/0-2/0	4/0	2.03	4/0	2.03	2/0	1.52	39.37	1194
