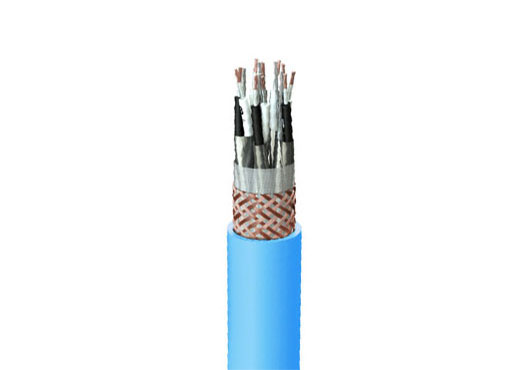

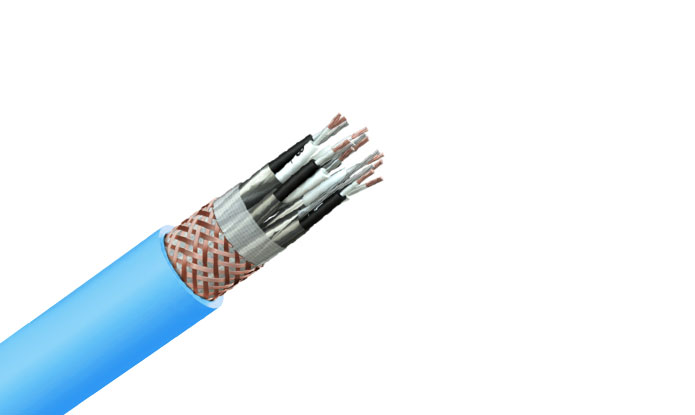

150 / 250V XLPE Insulated, LSOH (SHF1) Selubung, keseluruhan kabel Instrumentasi & Kontrol Retardant Flame Retardant (multipair / multitriple), Kabel Marinir & Penawaran Pore

RINGKASAN

Spesifikasi

KONSTRUKSI

PARAMETER

Tinggalkan tanggapan Anda

Aplikasi

150 / 250V IEC60092 Standar Lepas Pantai & Kabel Lapis Baja Laut digunakan di atas kapal kapal di semua lokasi untuk instalasi tetap di mana perlindungan kabel diperlukan. Kabel -kabel ini adalah retardant api, asap rendah & bebas halogen, cocok untuk instalasi di kapal penumpang, seperti pada kapal komersial lainnya.

Persetujuan

IEC 60092-350 / 351 / 376 / 359, IEC 60332-1, IEC 60332-3-22, IEC 60754-1 / 2, IEC 61034

Data teknis

Kisaran A. Temperatur:
Selama instalasi:
Memperbaiki terpasang: -30 ° C hingga+90 ° C
di Sirkuit Pendek Max. 5 S: 250
B. Tegangan Nominal: 150 / 250v
D. Radius Bending Dalam Minimal: 6 × OD

Spesifikasi

Tegangan rendah

Suhu kerja 90 ℃

Retardant api

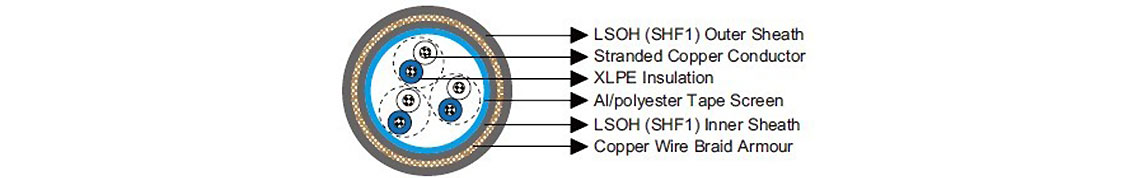

konstruksi

Konduktor:

Konduktor Tembaga Kelas 2 yang Termasak.

Isolasi:

Xlpe.

Elemen Kabel:

Pair / Triple.

Layar Keseluruhan:

Al / pita poliester.

Sarung Dalam:

LSOH (SHF1).

Baja::

Kepang kawat tembaga.

Selubung luar ::

LSOH (SHF1). SHF2 dapat ditawarkan berdasarkan permintaan.

Kemungkinan warna isolasi:

Pair: White / biru dengan nomor pasangan cetak dan nomor inti.
Triple: White / biru / merah dengan nomor tiga cetak.

parameter

2 × 0,75 (core × crosssection)

2 × 1.0 (core × crosssection)

2 × 1,5 (core × crosssection)

3 × 0,75 (core × crosssection)

3 × 1.0 (core × crosssection)

3 × 1,5 (core × crosssection)

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 2 × 0,75	0.5	1	0.8	10.3	150
2 × 2 × 0,75	0.5	1	0.8	11.2	190
3 × 2 × 0,75	0.5	1.1	0.9	14.2	270
4 × 2 × 0,75	0.5	1.2	0.9	15.1	310
7 × 2 × 0,75	0.5	1.2	1	17.3	410
8 × 2 × 0,75	0.5	1.3	1	18.4	460
10 × 2 × 0,75	0.5	1.4	1.1	20.5	550
12 × 2 × 0,75	0.5	1.4	1.1	21.2	600
14 × 2 × 0,75	0.5	1.4	1.1	21.9	650
16 × 2 × 0,75	0.5	1.5	1.1	23.4	730
19 × 2 × 0,75	0.5	1.5	1.1	24.3	810
24 × 2 × 0,75	0.5	1.6	1.2	27.3	980
30 × 2 × 0,75	0.5	1.7	1.3	30.3	1190
32 × 2 × 0,75	0.5	1.7	1.3	30.8	1240
37 × 2 × 0,75	0.5	1.8	1.3	32.3	1380

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 2 × 1.0	0.5	1	0.8	10.7	170
2 × 2 × 1.0*	0.5	1	0.8	11.7	210
3 × 2 × 1.0	0.5	1.2	0.9	15.2	310
4 × 2 × 1.0	0.5	1.2	0.9	15.9	350
7 × 2 × 1.0	0.5	1.3	1	18.5	480
8 × 2 × 1.0	0.5	1.3	1	19.5	530
10 × 2 × 1.0	0.5	1.4	1.1	21.8	630
12 × 2 × 1.0	0.5	1.4	1.1	22.5	700
14 × 2 × 1.0	0.5	1.5	1.1	23.4	770
16 × 2 × 1.0	0.5	1.5	1.2	25.1	860
19 × 2 × 1.0	0.5	1.6	1.2	26.2	970
24 × 2 × 1.0	0.5	1.7	1.3	29.5	1190
30 × 2 × 1.0	0.5	1.8	1.3	32.6	1430
32 × 2 × 1.0	0.5	1.8	1.4	33.3	1500
37 × 2 × 1.0	0.5	1.9	1.4	35.3	1750

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 2 × 1.5	0.7	1.1	1.2	11.7	200
2 × 2 × 1.5	0.7	1.1	1.2	13.1	270
3 × 2 × 1.5	0.7	1.2	1.2	17	380
4 × 2 × 1.5	0.7	1.3	1.2	18.1	450
7 × 2 × 1.5	0.7	1.4	1.2	21.4	640
8 × 2 × 1.5	0.7	1.4	1.2	22.6	700
10 × 2 × 1.5	0.7	1.5	1.2	25.3	840
12 × 2 × 1,5	0.7	1.6	1.2	26.4	940
14 × 2 × 1.5	0.7	1.6	1.2	27.2	1030
16 × 2 × 1.5	0.7	1.7	1.3	29.4	1170
19 × 2 × 1,5	0.7	1.7	1.3	30.5	1310
24 × 2 × 1.5	0.7	1.9	1.4	35	1700
30 × 2 × 1,5	0.7	2	1.5	38.9	2050
32 × 2 × 1.5	0.7	2	1.5	39.5	2140
37 × 2 × 1.5	0.7	2.1	1.6	41.6	2410

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 3 × 0,75	0.5	1	0.8	10.6	170
2 × 3 × 0,75	0.5	1.1	0.9	14.4	280
3 × 3 × 0,75	0.5	1.2	0.9	15.2	320
4 × 3 × 0,75	0.5	1.2	1	16.3	380
7 × 3 × 0,75	0.5	1.3	1	19.6	540
8 × 3 × 0,75	0.5	1.4	1.1	21.1	610
10 × 3 × 0,75	0.5	1.5	1.1	23.5	720
12 × 3 × 0,75	0.5	1.5	1.2	24.7	810
14 × 3 × 0,75	0.5	1.5	1.2	25.6	890
16 × 3 × 0,75	0.5	1.6	1.2	27.1	990
19 × 3 × 0,75	0.5	1.7	1.3	29.3	1150
24 × 3 × 0,75	0.5	1.8	1.3	32.1	1370
30 × 3 × 0,75	0.5	1.9	1.4	35.7	1730
32 × 3 × 0,75	0.5	1.9	1.4	36.8	1820
37 × 3 × 0,75	0.5	2	1.5	38.7	2040

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 3 × 1.0	0.5	1	0.8	11.1	190
2 × 3 × 1.0	0.5	1.2	0.9	15.5	320
3 × 3 × 1.0	0.5	1.2	1	16.2	370
4 × 3 × 1.0	0.5	1.3	1	17.6	440
7 × 3 × 1.0	0.5	1.4	1.1	21.4	650
8 × 3 × 1.0	0.5	1.4	1.1	22.6	710
10 × 3 × 1.0	0.5	1.5	1.2	25.4	860
12 × 3 × 1.0	0.5	1.6	1.2	26.8	970
14 × 3 × 1.0	0.5	1.6	1.2	27.8	1070
16 × 3 × 1.0	0.5	1.7	1.3	29.6	1200
19 × 3 × 1.0	0.5	1.8	1.3	31.8	1380
24 × 3 × 1.0	0.5	1.9	1.4	35.4	1750
30 × 3 × 1.0	0.5	2	1.5	39	2100
32 × 3 × 1.0	0.5	2	1.5	40.2	2210
37 × 3 × 1.0	0.5	2.1	1.6	42.3	2490

KONSTRUKSI	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
TIDAK. Elemen × no. Inti di elemen × penampang	Ketebalan isolasi nominal	Ketebalan selubung nominal		Diameter keseluruhan nominal	Berat nominal
(Mm²)	Mm	Mm		Mm	Kg / km
(Mm²)	Mm	BATIN	LUAR	Mm	Kg / km
1 × 3 × 1.5	0.7	1.1	1.2	12.3	230
2 × 3 × 1.5	0.7	1.2	1.2	17.2	390
3 × 3 × 1.5	0.7	1.3	1.2	18.3	470
4 × 3 × 1.5	0.7	1.3	1.2	19.7	560
7 × 3 × 1.5	0.7	1.5	1.2	24.6	860
8 × 3 × 1.5	0.7	1.6	1.2	26.2	960
10 × 3 × 1.5	0.7	1.7	1.3	29.5	1150
12 × 3 × 1,5	0.7	1.7	1.3	30.9	1290
14 × 3 × 1,5	0.7	1.8	1.3	32.3	1450
16 × 3 × 1.5	0.7	1.8	1.4	34.2	1620
19 × 3 × 1.5	0.7	1.9	1.5	37.3	1950
24 × 3 × 1.5	0.7	2.1	1.5	41.1	2370
30 × 3 × 1,5	0.7	2.2	1.6	45.3	2860
32 × 3 × 1.5	0.7	2.3	1.7	47.1	3060
37 × 3 × 1.5	0.7	2.4	1.7	49.3	3420
