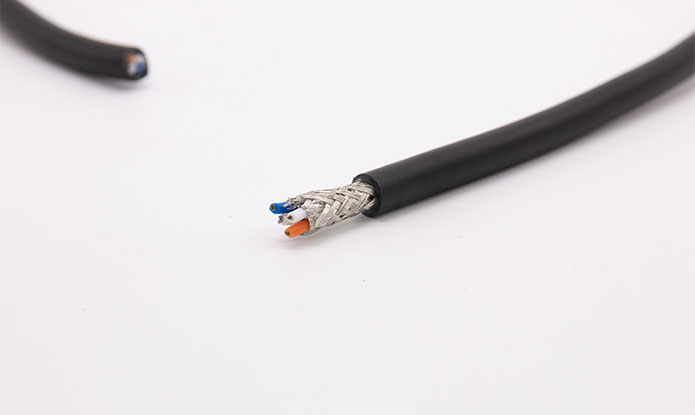

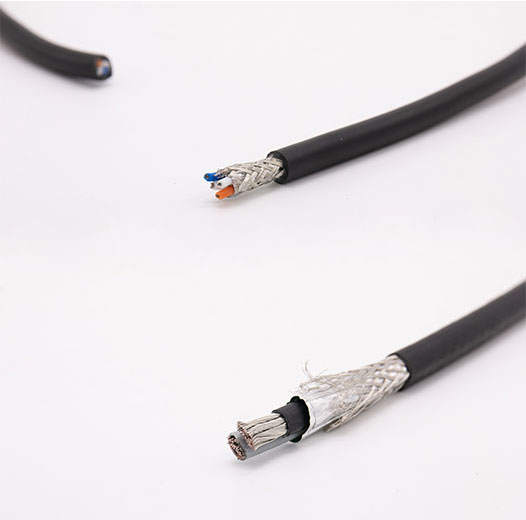

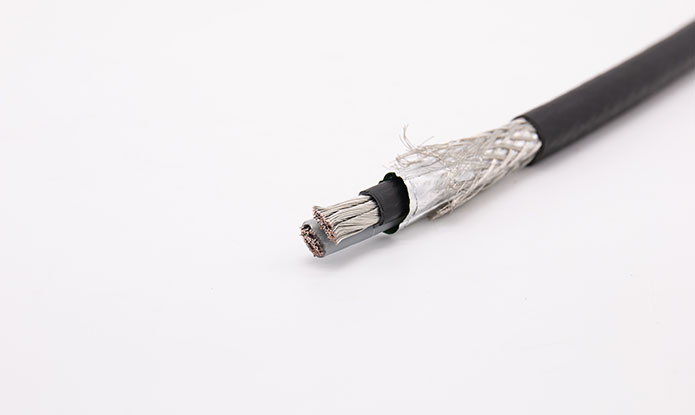

טלפוני כבל חשמל משרד מרכזי, כבל TFL, כבל UL

סקירה כללית

מפרט

בְּנִיָה

פָּרָמֶטֶר

השאר את המשוב שלך

בַּקָשָׁה

כבל רשום UL לאספקת חשמל בציוד טלקום בו יש דרישות לבידוד ונדן ללא הלוגן. מיועד לשימוש מקורה .TFL492324 / 0, TFL492325 / 0 ו- TFL492326 / 0 יש נדן מיצוב UV על פי UL1581 "עמיד באור השמש" וניתן להשתמש בו גם בחוץ.

סטנדרטים:

IEC 60332-3-24 ביצועי אש.
IEC 60228 התנגדות מוליך בכיתה 5.
בעל רישיון מורשה של UL של UL.
UL 1581, 1200 עמיד בפני אור שמש (רק מוצרים עם נדן שחור).

נתונים טכניים

טווח טמפרטורה:
במהלך ההתקנה: -40 מעלות צלזיוס עד+70 מעלות צלזיוס
התקנה קבועה: -30 מעלות צלזיוס עד+60 מעלות צלזיוס
ד. רדיוס כיפוף פנימי ד.
20 × OD עבור כבלים משוריינים
חוזק מתיחה בהתקנה 4000N עבור כבלים לא חמושים;
6000N לכבלים משוריינים
חוזק מתיחה לטווח קצר 1500N (מספר ימים)
חוזק מתיחה קבוע 750n
התנגדות ללחץ 200n / 100 מ"מ

מפרט

התנגדות UV

טמפרטורת עבודה 90 ℃

עמיד קר -40 ℃

התנגדות אש

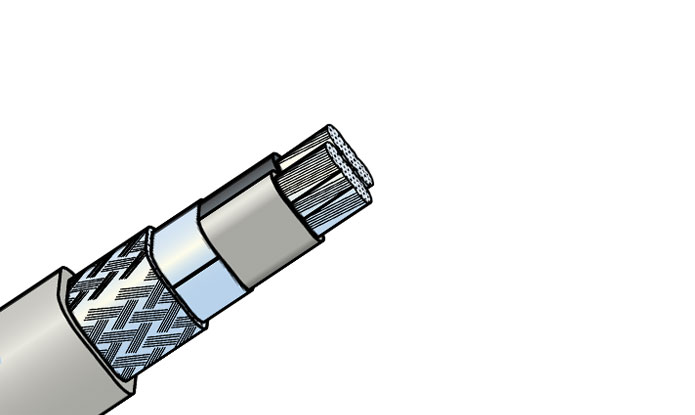

בְּנִיָה

מְנַצֵחַ:

חוטי נחושת תקועים ומפוצצים.

בִּדוּד:

נטול הלוגן, תרמופלסטי. צבעים על פי רשימת המוצרים.

מָגֵן:

אל / נייר חיית מחמד יחד עם חוטי נחושת משומרים מבולבלים, צמה או מיושמים בצורה סופית בכיוון לסירוגין (SZ). לאזור המסך ב- TFL492322 יש התנגדות מקסימאלית 8,21Ω / ק"מ. לממד שנותר יש התנגדות מקסימאלית 5,09Ω / ק"מ.

נְדָן:

נטול הלוגן, תרמופלסטי.

פָּרָמֶטֶר

כבל TFL

פָּרָמֶטֶר	מַצָב	12awg	סוּג
התנגדות מוליכים	2,5 מ"מ²	מקסימום 8,21	10awg
התנגדות מוליכים	6 מ"מ²	מקסימום 3,39	10awg
התנגדות מוליכים	10 מ"מ²	מקסימום 1,95	10awg
התנגדות מוליכים	16 מ"מ²	מקסימום 1,24	10awg
מתח מבחן	F = 50 הרץ, דקה	2	עֵרֶך
מתח הפעלה		מקסימום 100
טמפרטורת הפעלה		-20 (-40 כאשר הם קבועים) ל- +90	ºC
רדיוס כיפוף		8 x קוטר חיצוני	V
התנגדות אש	IEC60332-3-24

מספר מוצר	מספר המוליכים x חתך רוחב	בידוד צבע	נדן צבע	בידוד עובי קיר ערך נומינלי (מ"מ)	קוטר מעל נדן. ערך נומינלי (מ"מ)	משקל (ק"ג / 100 מ ')	OHM / KM
TFL492322	2 x 2,5 מ"מ² (2 x 14 AWG)	שחור, אפור	יְחִידָה	0,60	7,3 x 7,0	10	OHM / KM
TFL492324	2 x 6 מ"מ² (2 x 10 AWG)	שחור, אפור	יְחִידָה	0,70	9,5 x 9,5	19	OHM / KM
TFL492324 / 0	2 x 6 מ"מ² (2 x 10 AWG)	שחור, אפור	שחור, מיוצב UV	0,70	9,5 x 9,5	19	OHM / KM
TFL492325 / 0	2 x 10 מ"מ² (2 x 8 AWG)	שחור, אפור	שחור, מיוצב UV	0,70	11,5 x 10,5	29	OHM / KM
TFL492326 / 0	2 x 16 מ"מ² (2 x 6 AWG)	שחור, אפור	שחור, מיוצב UV	0,70	13,6 x 11,8	42	OHM / KM
/ 0 = נדן שחור עם הגנת UV (UL 1581).
