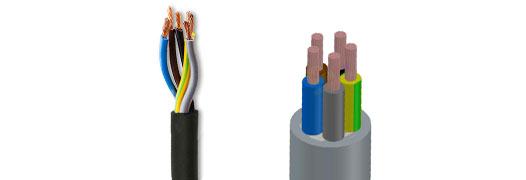

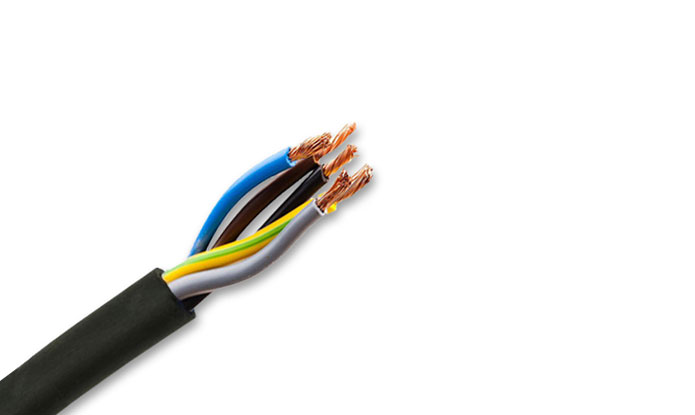

Insulated pvc, pvc sheathed 4 cores + kabel tanpa cacat, 0.6 / 1kv, kabel voltase rendah

Ringkesan

Spesifikasi

Konstruksi

Parameter

Ninggalake tanggapan sampeyan

Aplikasi

Kabel kasebut digunakake kanggo mains, submoins lan subcircuited, terlampir ing kondhisi, dikubur utawa ing saluran lemah kanggo bangunan lan tanduran industri sing ora kena karusakan mekanik.

Standar:

AS / NZS 5000.1
AS / NZS 3008
AS / NZS 1125
IEc60502-1

Spesifikasi

Tegangan sithik

Konstruksi

Konduktor:

Tembaga sing dipasang ing polos.

Penebat:

Senyawa polyvinylchloride pvc v-90

Werna Insulasi:

4c + e - abang, putih, biru, ireng, ijo / Kuning

Sheath:

Senyawa polyvinylchloride pvc 5v-90

Werna Shaath:

Ireng, warna liyane kasedhiya nalika panjaluk

Parameter

Tabel 1

Tabel 2

Konduktor	Rating Saiki			Karakteristik Listrik
Wilayah Nominal Mm2	Ora dingerteni ing udhara A	Dikubur langsung a	Dikubur ing saluran A	Rintangan DC Maksim @ 20 ° C Ohm / KM	Rintangan AC maksimal @ 75 ° C Ohm / KM	Reaktan ohm / KM	Telung Fase Voltage Tiga @ 75 ° C MV / am
1.5	15	13	19	13.6	16.5	0.111	28.6
2.5	22	18	26	7.41	9.01	0.102	15.6
4	29	24	34	4.61	5.61	0.102	9.71
6	37	31	43	3.08	3.75	0.0967	6.49
10	51	42	57	1.83	2.23	0.0906	3.86
16	68	56	74	1.15	1.40	0.0861	2.43
25	91	79	96	0.727	0.884	0.0853	1.54
35	110	92	115	0.524	0.638	0.0826	1.11
50	135	110	140	0.387	0.471	0.0797	0.829
70	170	140	175	0.268	0.327	0.0770	0.583
95	215	165	210	0.193	0.236	0.0766	0.431
120	245	195	240	0.153	0.188	0.0743	0.351
150	280	225	270	0.124	0.153	0.0745	0.296
185	325	260	310	0.0991	0.123	0.0744	0.251
240	385	305	370	0.0754	0.0955	0.0735	0.210

Nom. Wilayah konduktor Mm2	Konduktor ora. / od	Nom. Ketebalan mm	Nom. Wilayah Konduktor Bumi Mm2	Nom. MM Kondhang Tenaga Bumi	Nom. Diameteripun sakabèhé mm	Kira-kira. Massa kg / km
1.5	7/0.50	0.8	1.5	0.6	12.4	225
2.5	7/0.67	0.8	2.5	0.7	13.7	280
4	7/0.85	1.0	2.5	0.7	15.6	400
6	7/1.04	1.0	2.5	0.7	16.8	510
10	7/1.35	1.0	4.0	1.0	20.3	730
16	7/1.70	1.0	6.0	1.0	22.9	1015
25	7/2.14	1.2	6.0	1.0	26.9	1540
35*	7/2.65	1.2	10	1.0	27.7	1930
50*	19/1.89	1.4	16	1.0	33.5	2470
70*	19/2.24	1.4	25	1.2	37.0	3710
95*	19/2.65	1.6	25	1.2	44.8	5025
120*	19/2.94	1.6	35	1.2	48.5	5870
150*	19/3.28	1.8	50	1.4	51.0	7150
185*	37/2.65	2.0	70	1.4	56.7	8990
240*	37/2.94	2.2	95	1.6	64.6	11910
