Teck 90 kablo, kabloya zirxî ya maqûl, kabloya UL, kabloya hêzê

TÊGIHIŞTINÎ

Taybetmendiyên

AVAHÎ

Paramet

Bersivên xwe hiştin

Têgihiştinî

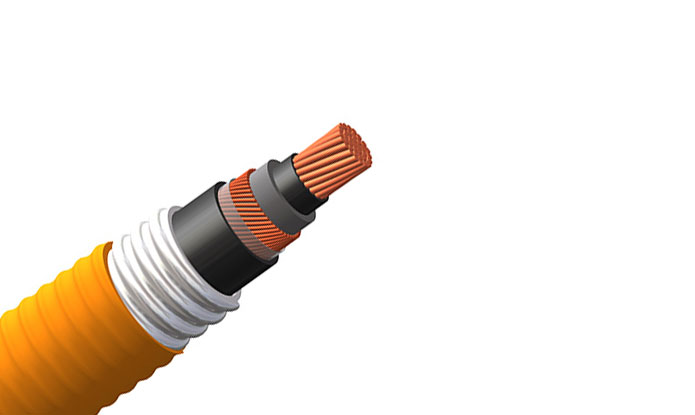

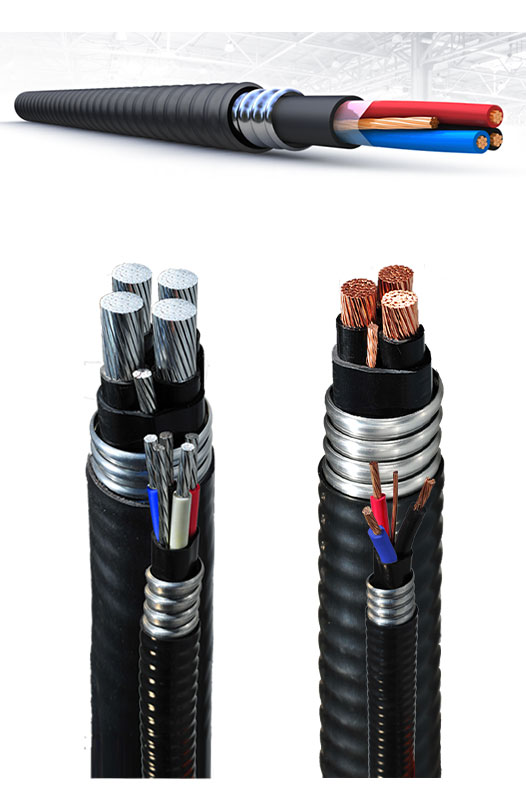

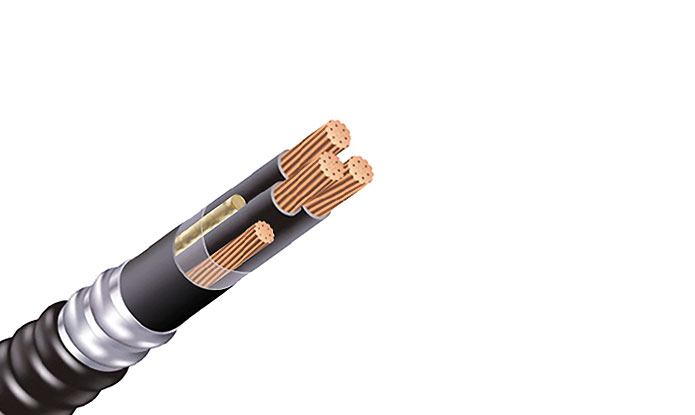

Teck 90 kablo, kabloyek zirxî ya ku bi eslê xwe ji bo karanîna li mînên Kanadayî hatî çêkirin, ji bo belavkirina elektrîkê bi navgîniya belavkirina pîşesazî, bazirganî û çêkirinê re bûye.
Teck 90 Cable Cablet of Armor-ê ya pêbawer a bi du qonaxên PVC re, kabloyek hişk, tevlihev û pêbawer a ku ji bo korpozion, av û destdirêjiya mekanîkî ye. Ew ji bo karanîna li deverên şil an ziwa bi germahiya gerdûnî ya 90˚C û nirxandina germahiya kêm -40 ° C.

Bikaranînî:

Teck 90 kablo bi berfirehî ji hêla pulp û kaxezê, kîmyewî, kîmyewî, kîmyewî, çêkirina petrochemîk û çêkirinê ve di nav rêzên berfireh de, nemaze ku kabloyek dibe ku zirarê bide mekanîkî û kîmyewî yên kîmyewî.
Serlêdanên bazirganî yên ji bo Teck Kabloya avahiyên apartmanan û kompleksên bazirganî hene. Teck kabloya teck jî alternatîfek aborî ye ku hewcedariya ji bo konduits an kanal û qutiyên kişandinê tê qewirandin.
Teck 90 kablo ji bo karanîna pejirandî ye; Li deverên şil û hişk, hundur û li derve, di navbêna birêkûpêk û veşartî de, ji bo trênên kabloyên cihêreng, ne-ventilated, ji bo veşartina erdê rasterast û ji bo sazkirinên têketinê yên rasterast, li jor û jêr erdê. Ew ji bo karanîna di hemî deverên xeternak de tête bikar anîn dema ku bi vebijarkan ve tê bikar anîn 'HL Têkeve Têkeftinên pejirandî' HL.

Standard:

• Csa Ft1 & Ft4
• CSA C22.2 No. 131 Ji bo Teck Kables heta 5kv
• CSA C68.10 ji bo kabloyên teck ên Shielded 5kv û jor (C68.10 li benda)
• CSA C22.2 No. 0.3 Clause 4.11.4 FLAM Test
• CSA C22.2 No. 174 Ji bo karanîna li cihên xeternak ên jêrîn (HL):
-Class 1 Group A, B, C, D. Division 1 & 2
-Class II Group E, F, G. Division 1 & 2
-Class III
• IceA S-66-524 / Nema WC7 ji bo Teck kabloyên li jor 5kv
• IEEE 383 & 1202 (70,000 BTU / HR) Testa Flame
• IceA T-29-520 (210,000 BTU / HR) Testa Flame Tray Tray Vertical
• IceA T-30-520 (70,000 BTU / HR) Testa Flame Tray Tray Vertical
* Ji bo hûragahiyan li kodê CE binihêrin

Taybetmendiyên

Voltaja kêm

Berxwedana uv

Voltoltage navîn

Berxwedana avê

Germahiya xebatê 90 ℃

Berxwedana sar -40 ℃

Flame Retardant

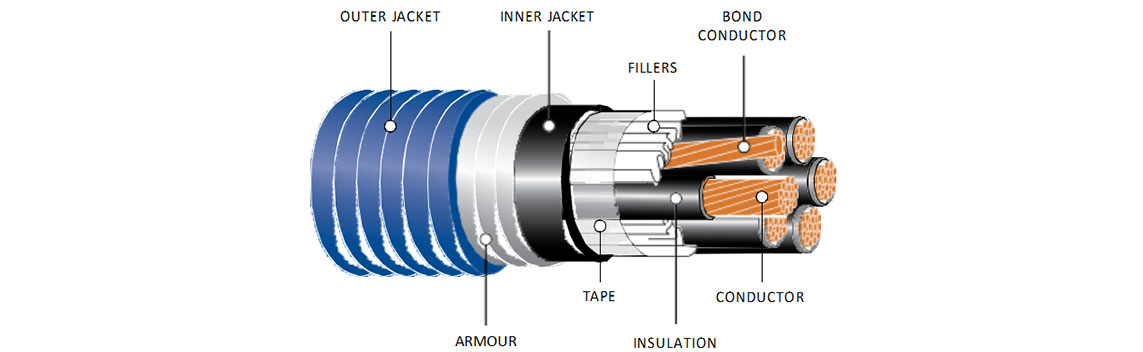

avahî

Serek:

CLASS B Compact an tevliheviya nermalava nermî ya nermalandî ya nermî ya nermî li gorî astm, li gorî CSA C68.3 lihevhatî ye.

Conductor Shielding:

Mertalek nîv-rêça rêvekirinê li ser tevahiya kabloyan li ser 1KV-ê têne nirxandin. Li gorî CSA C68.3, Table 2 kêmtirîn kêmtirîn.

Tenêkirinî:

Polyetneya xaçkirî (XLPE), bi daxwazên CSA RW90-ê ji bo kabloyan re têkildar û tevî 1KV civiyan. Ji bo kabloyên 5kv û li jor hatine tomarkirin, insulasyona Tr-XLPE bi daxwazên CSA standard C68.3 M92 re civiya.

Shield Metallic:

Ji sedî 15% mertalên tape yên bakurê ku bi helîkopedên CSA C68.3 ve girêdayî ye bi helîkopedê li sê kabloyên sindoqê yên sindoqê 5kv û li jor hatine tomarkirin. Di kabloyên yekdestî yên yekane de, axa konvoyê wekî mertalê metallîk û dirûvê girêdanê xizmet dike.

Bonding (erd) Conductor:

CLASS B Conductor Colspor Nermalava Nermal, li gorî CSA C68.3 û CSA C22.2 No. 131, ji kabloyên civînê yên ji bo kabloyên pirrjimar re tête kirin. Di kabloyên yekdestî yên yekane de, axa konvoyê wekî mertalê metallîk û dirûvê girêdanê xizmet dike.

Fillers and Core Binder Tape:

Li ku derê hewce ye, dagirtina maqûl ji bo çêkirina dorpêçkirin û bingehek bingehîn dibe ku were bikar anîn.

Jacket hundur:

Flame-Retardant û Retarant û Mezinahiya PVC li ser bingehê li gorî CSA C22.2 No. 131 tê sepandin.

Çekdarî:

Flame-Retardant û Retarant û Mezinahiya PVC li ser bingehê li gorî CSA C22.2 No. 131 tê sepandin.

Jacket Outer:

Germek kêm (-40 ° C), flame-retardant, şil û tîrêja tîrêjê li ser zirxî li ser zirxî li gorî çekan tê sepandin.

Koda rengîn:

Kabloyên 90 Teck:
• 2 kabloyên Condoror rengîn reş û spî têne kod kirin
• 3 kabloyên Condoror rengîn reş, sor û şîn in
• 4 kabloyên condor rengîn reş, sor, şîn û spî ne
• 5 an bêtir kabloyên dirûnê yên Kolan û Alpha kodîkirî ne
Kontrola zirxî:
• Conductor # 1 spî ye, kondorên mayî reş in û jimare ne

Vebijark:

• Qonaxa Qonaxa Aluminium û Conductor Bonding
• insulasyona Rubberên Etlîs-Popylene (EPR) ji bo Kabelên Teck ên Shielded 5kv û li jor = Overlapping Shield Tape Shield
• nîşana sequential li ser qîzika derve
• Pêdiviyên Taybet ên Taybet: 50% ji condorgerê qonaxê an jî bêtir ji yek dirûnê
• Kabletên Teck ên Multiconductor 5KV û li jor hatine dagirtin
• GALVERIZED STEL STELLOCKED ARMOR (GSIA) Ji bo Kabloyên Multiconductor Teck
• Qîzika derveyî rengîn
• Rêjeya vertikal Teck
• Drive Frequency Frequency (VFD) Damezrêneyên din ên li ser daxwazê hene

paramet

Kontrola Armored 16 AWG 600V

Multiconductor 14 AWG 600V

Multiconductor 12 AWG 600V

Multiconductor 10 AWG 600V

Kontrol bikin Composite 3 Hêza & 3 Kontrolên Kontrolê 600V

Single Conductor 1000V

Du dirûv 1000v

Sê dirûv 1000v

No.	Mezinahiya AWG		Diameter nêzikî (li ser)			Giraniya net W / zirxî
No.	Kond.	Tela bond	Jacket hundur (in.)	Armor (in.)	Qîzika derveyî (in.)	LB / MFT	LB / MFT
2	16	16	0.336	0.536	0.650	177	264
4	16	16	0.386	0.586	0.700	217	323
6	16	16	0.446	0.686	0.798	264	393
8	16	16	0.545	0.785	0.897	300	447
12	16	16	0.626	0.826	0.950	407	605
20	16	16	0.749	0.949	1.070	545	811
30	16	16	0.942	1.172	1.280	811	1206
50	16	16	1.149	1.379	1.480	1141	1697

No. Condors	Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
No. Condors	Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Berdilka çêlê (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
2	14	14	0.030	0.130	0.360	0.580	0.670	39	58	195	290
4	14	14	0.030	0.130	0.420	0.640	0.720	68	101	256	381
6	14	14	0.030	0.130	0.500	0.720	0.800	95	142	316	471
8	14	14	0.030	0.130	0.570	0.790	0.870	117	174	373	555
12	14	14	0.030	0.130	0.680	0.900	0.990	176	262	511	761
20	14	14	0.030	0.130	0.910	1.130	1.210	285	424	789	1174
30	14	14	0.030	0.130	1.060	1.280	1.360	402	599	1015	1511
50	14	14	0.030	0.130	1.300	1.520	1.600	661	984	1463	2178

No. Condors	Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
No. Condors	Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Berdilka çêlê (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
2	12	14	0.030	0.150	0.400	0.620	0.700	55	82	228	340
4	12	14	0.030	0.150	0.470	0.690	0.770	96	143	293	436
6	12	14	0.030	0.150	0.590	0.810	0.890	137	204	416	619
8	12	14	0.030	0.150	0.640	0.860	0.940	177	264	492	732
12	12	14	0.030	0.150	0.790	1.010	1.100	261	389	653	972
20	12	14	0.030	0.150	1.010	1.230	1.320	424	631	986	1468
30	12	14	0.030	0.150	1.180	1.400	1.490	630	938	1320	1965
50	12	14	0.030	0.150	1.450	1.670	1.770	1044	1553	2055	3058

No. Condors	Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
No. Condors	Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Berdilka çêlê (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
2	10	12	0.030	0.180	0.450	0.670	0.750	87	130	275	410
4	10	12	0.030	0.180	0.555	0.740	0.830	150	223	413	615
6	10	12	0.030	0.180	0.660	0.880	0.960	217	323	515	766
10	10	12	0.030	0.180	0.860	1.080	1.160	348	518	828	1232
15	10	12	0.030	0.180	1.000	1.220	1.300	512	762	1084	1613
25	10	12	0.030	0.180	1.250	1.470	1.550	835	1243	1612	2399
40	10	12	0.030	0.180	1.490	1.710	1.810	1321	1966	2278	3390

14 AWG
Mezinahiya AWG			Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)			Naveroka Kûpê		Giraniya net W / zirxî
Kontrol	Erk	Tela bond	Qefesa insulasyonê (in.)	Navî Qîz (in.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
14	12	14	0.300	0.560	0.780	0.860	114	170	356	530
14	8	10	0.450	0.690	0.950	1.000	208	310	541	805
14	4	8	0.450	0.890	1.140	1.250	485	722	972	1446
14	1	6	0.550	1.140	1.390	1.500	911	1356	1539	2290
14	2/0	6	0.550	1.320	1.570	1.710	1378	2051	2150	3199
14	4/0	4	0.550	1.550	1.800	1.940	2167	3225	3080	4583

Mezinahiya AWG			Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)			Naveroka Kûpê		Giraniya net W / zirxî
Kontrol	Erk	Tela bond	Qefesa insulasyonê (in.)	Navî Qîz (in.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
12	10	12	0.030	0.665	0.865	0.979	180.2	268.0	- 431	641
12	6	8	0.060	0.914	1.134	1.250	361.6	538.0	822	1223
12	2	6	0.060	1.026	1.246	1.362	772.3	1149.0	1307	1944
12	1/0	6	0.080	1.263	1.483	1.603	1143.3	1701.0	1840	2737

Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Berdilka çêlê (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
4	6	0.060	0.350	0.490	0.730	0.810	211	314	410	610
2	6	0.060	0.420	0.560	0.780	0.870	286	426	510	760
1/0	4	0.080	0.530	0.690	0.910	1.000	458	682	760	1130
3/0	3	0.080	0.630	0.810	1.030	1.120	685	1020	1080	1610
250	2	0.090	0.750	0.990	1.210	1.290	980	1459	1490	2210
350	1	0.090	0.815	1.120	1.360	1.445	1340	1994	1910	1910
500	1/0	0.090	0.925	1.200	1.475	1.560	1841	2604	2510	3740
750	2/0	0.090	1.160	1.370	1.590	1.690	2570	3825	3510	5230

Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Berdilka çêlê (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
14	14	0.045	0.170	0.430	0.650	0.730	39	58	219	326
10	12	0.045	0.210	0.510	0.730	0.810	86	128	291	433
6	8	0.060	0.310	0.720	0.940	1.020	215	320	556	827
3	6	0.060	0.380	0.930	1.150	1.230	415	618	905	1347
1	6	0.080	0.490	1.120	1.340	1.420	612	911	1235	1838
2/0	6	0.080	0.580	1.280	1.500	1.580	922	1372	1660	2470
4/0	4	0.080	0.690	1.480	1.700	1.790	1466	2182	2350	3497
300	4	0.090	0.760	1.765	2.005	2.115	2018	3003	3341	4972
400	3	0.090	0.850	1.945	2.185	2.295	2687	3999	4147	6171
750	1	0.090	1.160	2.450	2.670	2.790	4941	7353	6872	10226

Mezinahiya AWG		Qefesa insulasyonê (in.)	Diameter nêzikî (li ser)				Naveroka Kûpê		Giraniya net W / zirxî
Kond.	Tela bond	Qefesa insulasyonê (in.)	Insul. (li.)	Insul. (li.)	Armor (in.)	Qîzika derveyî (in.)	Lb / Mft	Kg / Km	Lb / Mft	Kg / Km
14	14	0.045	0.170	0.470	0.670	0.760	52	77	261	388
10	12	0.045	0.210	0.590	0.790	0.880	124	185	374	557
6	8	0.060	0.310	0.780	1.030	1.130	300	447	724	1078
3	6	0.060	0.380	0.970	1.220	1.300	582	866	1136	1691
1	6	0.080	0.490	1.210	1.440	1.540	866	1288	1593	2371
2/0	6	0.080	0.580	1.380	1.650	1.770	1327	1974	2225	3311
4/0	4	0.080	0.690	1.600	1.860	1.980	2109	3138	3207	4772
300	4	0.090	0.760	1.885	2.125	2.235	2961	4406	4460	6637
400	3	0.090	0.850	2.075	2.315	2.455	3948	5875	5719	8511
600	2	0.090	1.005	2.410	2.650	2.790	5868	8733	7948	11828
1000	1	0.090	1.310	3.080	3.280	3.440	9612	14303	12184	18130
