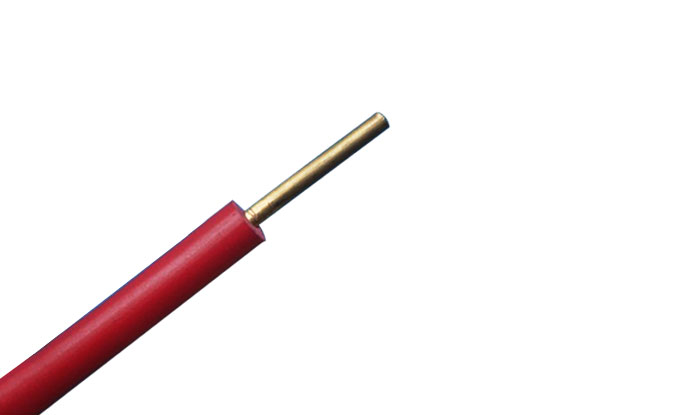

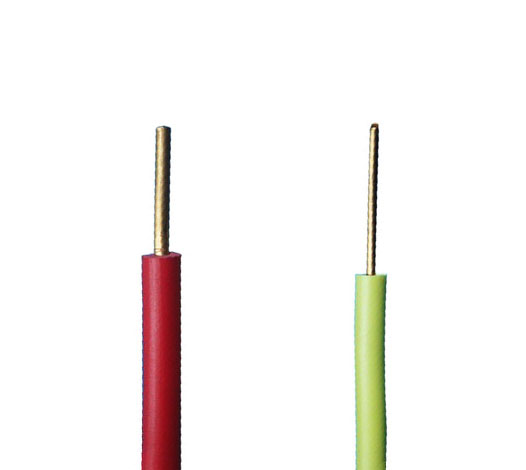

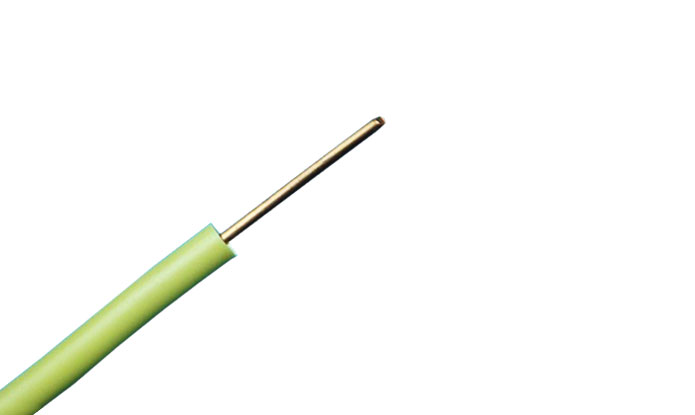

Duitse standaard industriële kabel H05V2-U / H07V2-U, vaste bedradingskabel

Overzicht

Specificaties

BOUW

PARAMETER

Laat uw feedback achter

Sollicitatie

Deze kabels zijn voor vaste beschermde installatie in apparaten en in of op verlichtingsfittingen. Geschikt voor installatie in op het oppervlak gemonteerde of ingebedde leidingen, alleen voor signalerings- en besturingscircuits. Maximale geleidertemperatuur bij normaal gebruik 90 ° C. Niet te gebruiken in contact met object hoger dan 85 ° C. Niet geschikt voor vast distributiesysteem.

Standaard en goedkeuring

HD 21.7 S2, VDE-0281 Deel-7, Cei20-20 / 7, CE Laagspanningsrichtlijn 73 / 23 / EEC en 93 / 68 / EEC, ROHS COMMIDIITING

Technische kenmerken:

- Werkspanning: 300 / 500V (H05V-U)
- Werkspanning: 450 / 750V (H07V-U)
-Testspanning: 2000V (H05V-U) / 2500V (H07V-U)
- Buigbuigradius: 15 x Ø
- Statische buigradius: 15 x Ø
- Buigtemperatuur: -5º C tot +70º C
- Statische temperatuur: -30º C tot +80º C
- kortsluitingstemperatuur: +160º C
- Flame Retardant: IEC 60332.1
- Isolatieweerstand: 10 MΩ x km

Specificaties

ROHS

Lage spanning

Vlam achterlijk

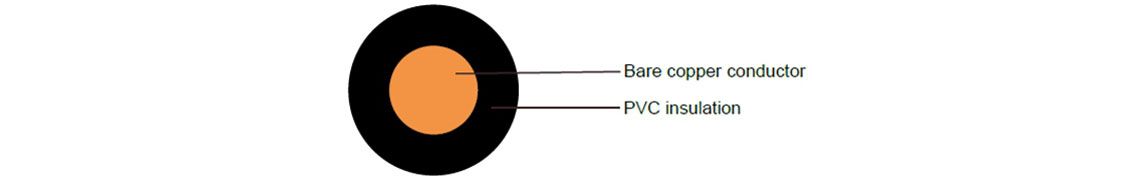

bouw

- Solide kale koperen enkele draad
-Solid to Din VDE 0281-3, HD 21.3 S3 en IEC 60227-3
- Speciale PVC TI3 -ertsisolatie
- Cores to VDE-0293 kleuren op de grafiek
- H05V-U (20, 18 & 17 AWG)
- H07V-U (16 AWG en groter)

parameter

H05V2-U / H07V2-U

AWG	NEE. Van cores x Nominale dwarsdoorsnede Area # x mm²	Nominale dikte van isolatie mm	Nominale totale diameter mm	Nominaal koperen gewicht kg / km	Nominaal gewicht kg / km
20	1 x 0,5	0.6	2.1	4.8	9
18	1 x 0,75	0.6	2.2	7.2	11
17	1 x 1	0.6	2.4	9.6	14
16	1 x 1.5	0.7	2.9	14.4	21
14	1 x 2.5	0.8	3.5	24.0	33
12	1 x 4	0.8	3.9	38.0	49
10	1 x 6	0.8	4.5	58.0	69
8	1 x 10	1.0	5.7	96.0	115
