N2XSY Na2XSY N2XS2Y Na2XS2Y N2XS (F) 2Y Na2XS (F) 2Y N2XS (FL) 2Y Na2XS (FL) 2Y Single Core Cable Cable

OVERSIKT

Spesifikasjoner

KONSTRUKSJON

Parameter

Legg igjen tilbakemeldingene dine

oversikt

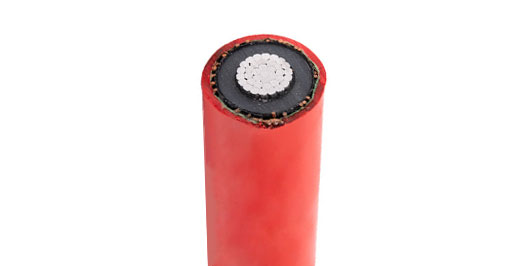

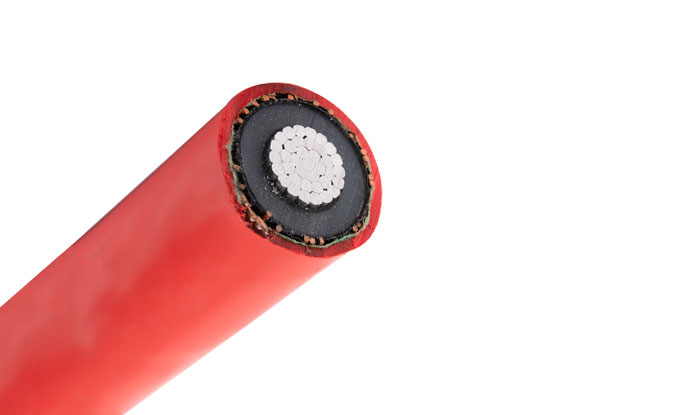

Medium spenning enkeltkjernekabel 6 / 10 kV, 12 / 20 kV, 18 / 30 kV, XLPE isolert, PVC / PE kappet, med skjerm av Cu / Al -leder, med langsgående vanntett eller ikke.

Søknad:

Middels spenningskabler for distribusjonsnettverk; Også for tilkobling til generasjonsenheter og plante- og prosessforbindelse. Som skal legges direkte i bakken, utendørs, innendørs og i kabelkanaler.

Standarder ：

DIN VDE 0276-620, HD 620 S1, IEC 60502-2 DIN VDE 0276 DEL 620

Spesifikasjoner

Arbeidstemperatur 70 ℃

Middels spenning

konstruksjon

Dirigent:

Strandet kobberleder eller Al Round Conductor, Multi Wire strandet HRN HD 383 / IEC 60228 / DIN VDE 0295

Indre halvledende lag:

Semi-ledende materiale

Isolasjon:

XLPE (tverrbundet polyetylen)

Ytre halvledelseslag:

Semi-ledende materiale

Svellbar bånd:

vanntett, semi-ledende

Skjerm:

Kobberledninger og i eksternt lag kobberbånd pakket inn i mot-helix

Skjede:

PVC (polyvinylklorid) eller stiv PE (polyetylen) forbindelse

Skjold farge:

Svart eller rødt

parameter

Tekniske data

N2xy kabel

Na2xy

N2XS2Y

Spenningsvurdering u0 / u	6 / 10kV	12 / 20kV	18 / 30 kV
Um	12kv	24 kV	36kv
Testspenning	21kV AC / 5 min	42KV AC / 5 min	63KV AC / 5min

Temperaturvurdering fast: -20 ° C til +70 ° C bøyd: -5 ° C til +70 ° C
Kortslutningstemperatur: +250 ° C
Minimum bøyningsradius: 15 x total diameter
Skivefarge: rød

Dimensjoner-Antall kjerner x leder tverrsnitt	Lederdiameter	Isolasjonstykkelse	Ekstern diameter	kabeldiameter	Ledermotstand ved 20 ° C	Kortslutningsstrøm 1s	Kabelvekt
	Maks.	nominell	min.	Maks.	Maks.	nominell
N x mm²	mm	mm	mm	mm	Ω / km	EN	kg / km
6 / 10 kV
1 x 35 / 16	7,5	3,4	23	28	0,524	5,00	892
1 x 50 / 16	8,6	3,4	24	29	0,387	7,15	1027
1 x 70 / 16	10,2	3,4	26	31	0,268	10,0	1254
1 x 95 / 16	12,0	3,4	27	32	0,193	13,6	1525
1 x 120 / 16	13,5	3,4	29	34	0,153	17,2	1773
1 x 150 / 16	15,0	3,4	30	35	0,124	21,4	2050
1 x 150 / 25	15,0	3,4	30	35	0,124	21,4	2135
1 x 185 / 16	16,8	3,4	32	37	0,0991	26,5	2450
1 x 185 / 25	16,8	3,4	32	37	0,0991	26,5	2482
1 x 240 / 16	19,2	3,4	34	39	0,0754	34,3	3000
1 x 240 / 25	19,2	3,4	34	39	0,0754	34,3	3045
1 x 300 / 25	21,6	3,4	36	41	0,0601	42,9	3646
1 x 400 / 35	24,6	3,4	40	45	0,0470	57,2	4557
1 x 500 / 35	27,6	3,4	43	48	0,0366	71,5	5585
1 x 630 / 35	31,5	3,4	48	52	0,0283	90,1	7090
12 / 20 kV
1 x 35 / 16	7,5	5,5	27	32	0,524	5,00	1067
1 x 50 / 16	8,6	5,5	28	33	0,387	7,15	1208
1 x 70 / 16	10,2	5,5	30	35	0,268	10,0	1446
1 x 95 / 16	12,0	5,5	31	36	0,193	13,6	1726
1 x 120 / 16	13,5	5,5	33	38	0,153	17,2	1983
1 x 150 / 16	15,0	5,5	34	39	0,124	21,4	2300
1 x 150 / 25	15,0	5,5	34	39	0,124	21,4	2353
1 x 185 / 16	16,8	5,5	36	41	0,0991	26,5	2650
1 x 185 / 25	16,8	5,5	36	41	0,0991	26,5	2712
1 x 240 / 16	19,2	5,5	39	44	0,0754	34,3	3250
1 x 240 / 25	19,2	5,5	39	44	0,0754	34,3	3290
1 x 300 / 25	21,6	5,5	41	46	0,0601	42,9	3889
1 x 400 / 35	24,6	5,5	44	49	0,0470	57,2	4831
1 x 500 / 35	27,6	5,5	47	52	0,0366	71,5	6050
1 x 630 / 35	31,5	5,5	51	55	0,0283	90,1	7340
18 / 30 kV
1 x 50 / 16	8,6	8,0	33	38	0,387	7,15	1455
1 x 70 / 16	10,2	8,0	35	40	0,268	10,0	1706
1 x 95 / 16	12,0	8,0	36	41	0,193	13,6	2001
1 x 120 / 16	13,5	8,0	38	43	0,153	17,2	2270
1 x 150 / 25	15,0	8,0	39	44	0,124	21,4	2650
1 x 185 / 25	16,8	8,0	41	46	0,0991	26,5	3022
1 x 240 / 25	19,2	8,0	43	48	0,0754	34,3	3618
1 x 300 / 25	21,6	8,0	46	51	0,0601	42,9	4350
1 x 400 / 35	24,6	8,0	49	54	0,0470	57,2	5350
1 x 500 / 35	27,6	8,0	52	57	0,0366	71,5	6450
1 x 630 / 35	31,5	8,0	57	62	0,0283	90,1	7800

Dimensjoner-Antall kjerner x leder tverrsnitt	Ekstern diameter	Ekstern diameter	Lederdiameter	Isolasjonstykkelse	Ledermotstand til20 ° C	Kortslutningsstrøm 1s	Kabelvekt
	min.	Maks.	Maks.	NOM.	Maks.	NOM.	ca.
N x mm²	mm	mm	mm	mm	Ω / km	EN	kg / km
6 / 10 kV
1 x 50 / 16	24	29	8,6	3,4	0,641	4,7	766
1 x 70 / 16	26	31	10,2	3,4	0,443	6,58	861
1 x 95 / 16	27	32	12,0	3,4	0,32	8,93	985
1 x 120 / 16	29	34	13,5	3,4	0,253	11,3	1089
1 x 150 / 16	30	35	15,0	3,4	0,206	14,1	1250
1 x 150 / 25	30	35	15,0	3,4	0,206	14,1	1273
1 x 185 / 16	32	37	16,8	3,4	0,164	17,4	1400
1 x 185 / 25	32	37	16,8	3,4	0,164	17,4	1424
1 x 240 / 16	34	39	19,2	3,4	0,125	22,6	1600
1 x 240 / 25	34	39	19,2	3,4	0,125	22,6	1640
1 x 300 / 25	36	41	21,6	3,4	0,1	28,2	1856
1 x 400 / 35	40	45	24,6	3,4	0,0778	37,6	2350
1 x 500 / 35	43	48	27,6	3,4	0,0605	47	2700
12 / 20 kV
1 x 50 / 16	28	33	8,6	5,5	0,641	4,7	942
1 x 70 / 16	30	35	10,2	5,5	0,443	6,58	1047
1 x 95 / 16	31	36	12,0	5,5	0,32	8,93	1182
1 x 120 / 16	33	38	13,5	5,5	0,253	11,3	1296
1 x 150 / 16	34	39	15,0	5,5	0,206	14,1	1450
1 x 150 / 25	34	39	15,0	5,5	0,206	14,1	1486
1 x 185 / 16	36	41	16,8	5,5	0,164	17,4	1650
1 x 185 / 25	36	41	16,8	5,5	0,164	17,4	1694
1 x 240 / 16	39	44	19,2	5,5	0,125	22,6	1850
1 x 240 / 25	39	44	19,2	5,5	0,125	22,6	1880
1 x 300 / 25	41	46	21,6	5,5	0,1	28,2	2200
1 x 400 / 35	44	49	24,6	5,5	0,0778	37,6	2600
1 x 500 / 35	47	52	27,6	5,5	0,0605	47	3000
18 / 30 kV
1 x 50 / 16	33	38	8,6	8,0	0,641	4,7	1184
1 x 70 / 16	35	40	10,2	8,0	0,443	6,58	1302
1 x 95 / 16	36	41	12,0	8,0	0,32	8,93	1450
1 x 120 / 16	38	43	13,5	8,0	0,253	11,3	1575
1 x 150 / 25	39	44	15,0	8,0	0,206	14,1	1774
1 x 185 / 25	41	46	16,8	8,0	0,164	17,4	1951
1 x 240 / 25	43	48	19,2	8,0	0,125	22,6	2199
1 x 300 / 25	46	51	21,6	8,0	0,1	28,6	2443
1 x 400 / 35	49	54	24,6	8,0	0,0778	37,6	3000
1 x 500 / 35	52	57	27,6	8,0	0,0605	47	3450

Dimensjoner-Antall kjerner x leder tverrsnitt		Lederdiameter		Isolasjonstykkelse		Ekstern diameter	Kabeldiameter		Ledermotstand ved 20 ° C		Kortslutningsstrøm 1s		Kabelvekt
		Maks.		NOM.		min.	Maks.		Maks.		NOM.
N x mm²		mm		mm		mm	mm		Ω / km		EN		kg / km
6 / 10 kV
1 x 35 / 16		7,5		3,4		23	28		0,524		5,00		801
1 x 50 / 16		8,6		3,4		24	29		0,387		7,15		932
1 x 70 / 16		10,2		3,4		26	31		0,268		10,0		1151
1 x 95 / 16		12,0		3,4		27	32		0,193		13,6		1415
1 x 120 / 16		13,5		3,4		29	34		0,153		17,2		1656
1 x 150 / 16		15,0		3,4		30	35		0,124		21,4		1950
1 x 150 / 25		15,0		3,4		30	35		0,124		21,4		2012
1 x 185 / 16		16,8		3,4		32	37		0,0991		26,5		2350
1 x 185 / 25		16,8		3,4		32	37		0,0991		26,5		2353
1 x 240 / 16		19,2		3,4		34	39		0,0754		34,3		2900
1 x 240 / 25		19,2		3,4		34	39		0,0754		34,3		2906
1 x 300 / 25		21,6		3,4		36	41		0,0601		42,9		3483
1 x 400 / 35		24,6		3,4		40	45		0,0470		57,2		4500
1 x 500 / 35		27,6		3,4		43	48		0,0366		71,5		5395
1 x 630 / 35		31,5		3,4		48	52		0,0283		90,1		7010
12 / 20 kV
1 x 35 / 16		7,5		5,5		27	32		0,524		5,00		951
1 x 50 / 16		8,6		5,5		28	33		0,387		7,15		1088
1 x 70 / 16		10,2		5,5		30	35		0,268		10,0		1318
1 x 95 / 16		12,0		5,5		31	36		0,193		13,6		1592
1 x 120 / 16		13,5		5,5		33	38		0,153		17,2		1843
1 x 150 / 16		15,0		5,5		34	39		0,124		21,4		2150
1 x 150 / 25		15,0		5,5		34	39		0,124		21,4		2207
1 x 185 / 16		16,8		5,5		36	41		0,0991		26,5		2550
1 x 185 / 25		16,8		5,5		36	41		0,0991		26,5		2559
1 x 240 / 16		19,2		5,5		39	44		0,0754		34,3		3100
1 x 240 / 25		19,2		5,5		39	44		0,0754		34,3		3127
1 x 300 / 25		21,6		5,5		41	46		0,0601		42,9		3717
1 x 400 / 35		24,6		5,5		44	49		0,0470		57,2		4634
1 x 500 / 35		27,6		5,5		47	52		0,0366		71,5		5665
1 x 630 / 35		31,5		5,5		51	55		0,0283		90,1		7340
18 / 30 kV
1 x 50 / 16		8,6		8,0		33	38		0,387		7,15		1307
1 x 70 / 16		10,2		8,0		35	40		0,268		10,0		1550
1 x 95 / 16		12,0		8,0		36	41		0,193		13,6		1837
1 x 120 / 16		13,5		8,0		38	43		0,153		17,2		2099
1 x 150 / 25		15,0		8,0		39	44		0,124		21,4		2473
1 x 185 / 25		16,8		8,0		41	46		0,0991		26,5		2838
1 x 240 / 25		19,2		8,0		43	48		0,0754		34,3		3423
1 x 300 / 25		21,6		8,0		46	51		0,0601		42,9		4028
1 x 400 / 35		24,6		8,0		49	54		0,0470		57,2		4150
1 x 500 / 35		27,6		8,0		52	57		0,0366		71,5		5100
1 x 630 / 35		31,5		8,0		57	62		0,0283		90,1		6200
Dimensjoner-Antall kjerner x leder tverrsnitt	Ekstern diameter		Ut diameter på kabel		Lederdiameter			Isolasjonstykkelse		Ledermotstand til20 ° C		Kortslutningsstrøm 1s		Kabelvekt
	min.		Maks.		Maks.			NOM.		Maks.		nominell		ca.
N x mm²	mm		mm		mm			mm		Ω / km		EN		kg / km
6 / 10 kV
1 x 50 / 16	24		29		8,6			3,4		0,641		4,7		650
1 x 70 / 16	26		31		10,2			3,4		0,443		6,58		736
1 x 95 / 16	27		32		12,0			3,4		0,32		8,93		852
1 x 120 / 16	29		34		13,5			3,4		0,253		11,3		950
1 x 150 / 16	30		35		15,0			3,4		0,206		14,1		1100
1 x 150 / 25	30		35		15,0			3,4		0,206		14,1		1128
1 x 185 / 16	32		37		16,8			3,4		0,164		17,4		1250
1 x 185 / 25	32		37		16,8			3,4		0,164		17,4		1269
1 x 240 / 16	34		39		19,2			3,4		0,125		22,6		1400
1 x 240 / 25	34		39		19,2			3,4		0,125		22,6		1473
1 x 300 / 25	36		41		21,6			3,4		0,1		28,2		1679
1 x 400 / 35	40		45		24,6			3,4		0,0778		37,6		2076
1 x 500 / 35	43		48		27,6			3,4		0,0605		47		2439
12 / 20 kV
1 x 50 / 16	28		33		8,6			5,5		0,641		4,7		806
1 x 70 / 16	30		35		10,2			5,5		0,443		6,58		903
1 x 95 / 16	31		36		12,0			5,5		0,32		8,93		1029
1 x 120 / 16	33		38		13,5			5,5		0,253		11,3		1135
1 x 150 / 16	34		39		15,0			5,5		0,206		14,1		1251
1 x 150 / 25	34		39		15,0			5,5		0,206		14,1		1320
1 x 185 / 16	36		41		16,8			5,5		0,164		17,4		1450
1 x 185 / 25	36		41		16,8			5,5		0,164		17,4		1474
1 x 240 / 16	39		44		19,2			5,5		0,125		22,6		1693
1 x 240 / 25	39		44		19,2			5,5		0,125		22,6		1750
1 x 300 / 25	41		46		21,6			5,5		0,1		28,2		1911
1 x 400 / 35	44		49		24,6			5,5		0,0778		37,6		2330
1 x 500 / 35	47		52		27,6			5,5		0,0605		47		2708
1 x 630 / 35	50		55		29,3			5,5		0,0469		59,2		3177
18 / 30 kV
1 x 50 / 16	33		38		8,6			8,0		0,641		4,7		1036
1 x 70 / 16	35		40		10,2			8,0		0,443		6,58		1146
1 x 95 / 16	36		41		12,0			8,0		0,32		8,93		1286
1 x 120 / 16	38		43		13,5			8,0		0,253		11,3		1404
1 x 150 / 25	39		44		15,0			8,0		0,206		14,1		1598
1 x 185 / 25	41		46		16,8			8,0		0,164		17,4		1776
1 x 240 / 25	43		48		19,2			8,0		0,125		22,6		2004
1 x 300 / 25	46		51		21,6			8,0		0,1		28,6		2300
1 x 400 / 35	49		54		24,6			8,0		0,0778		37,6		2682
1 x 500 / 35	52		57		27,6			8,0		0,0605		47		3150
