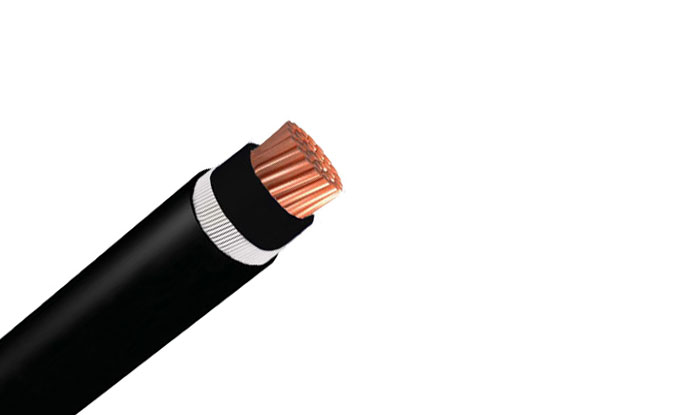

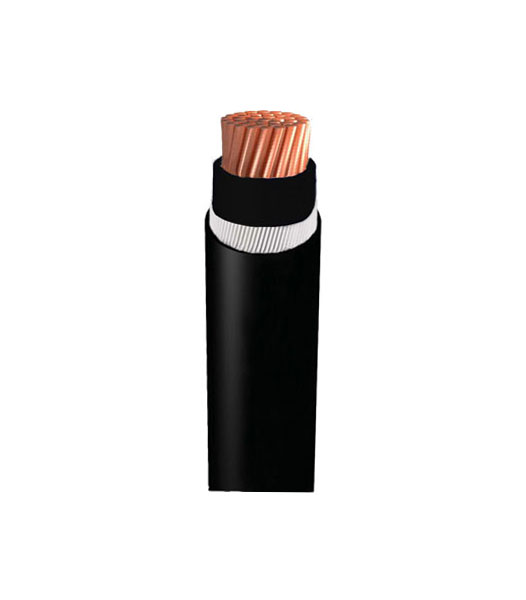

Enkel kärnpansrad halogenfri låg rökkabel, pansrade LSZH-kablar, elektrisk kabel för försäljning

ÖVERSIKT

SPECIFIKATIONER

KONSTRUKTION

PARAMETER

Lämna din feedback

översikt

För användning i fasta installationer i industriområden, byggnader och liknande applikationer.
Obs: Drift av kablar som pansar med ferromagnetiska material är endast tillåtna i direktströmskretsar.

Standard och godkännande:

BS6724

Brandprestanda:

Flame Retardant: BS EN 60332-1-2, BS EN 60332-3-24

Tekniska egenskaper:

Färg på mantel: svart. Kärnidentifiering: HD 308 S2.
Andra färger tillgängliga på kundförfrågan
Isoleringsfärg: brun eller blå
Maximal ledarens driftstemperatur: +90 ° C
Lägsta omgivningstemperatur för fast installation: -40 ° C
Lägsta installationstemperatur: 0 ° C
Maximal kortslutningsledartemperatur: +250 ° C
Rökemission: BS EN 61034-2
Frätande och syra gasutsläpp: BS EN 60754-1, HCL ≤ 0,5%
Minsta böjningsradie: 6 x d för kablar med cirkulära kopparledare d - Kabelens övergripande diameter
Testspänning: 3,5 kV

Specifikationer

Medelspänning

Arbetstemperatur 90 ℃

Flamskyddsmedel

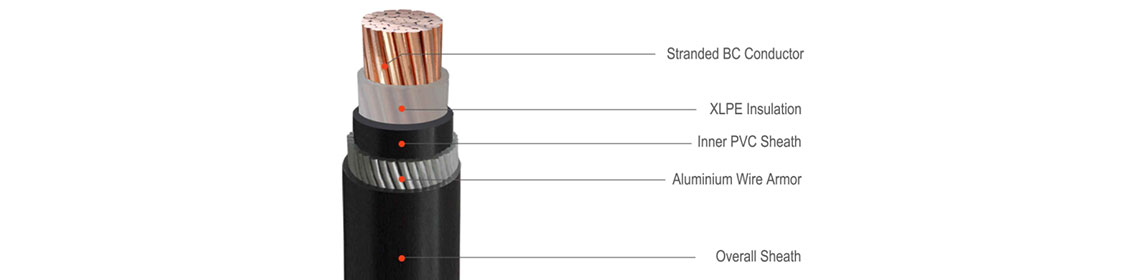

konstruktion

Dirigent:

glödgad kopparledare eller aluminiumledare, cirkulär komprimerad strandad klass 2 ACC. till BS EN 60228

Isolering:

Tvärbundet polyeten XLPE-typ GP8 ACC. till BS 7655-1.3

Strö:

LSOH (Special Low Smoke Zero Halogen Compound)

Rustning:

För enkärniga kablar - ettskikt av aluminiumtrådar applicerade spiralt över sängkläderna (AWA)

Slida:

LSOH -sammansättningstyp LTS1 ACC. till BS 7655-6.1

parameter

Yjv72-lsoh

Ledarstorlek (MM2)	Nominell isoleringstjocklek (MM2)	Nominell övergripande diameter (mm)	Ungefärligt nät vikt av Cu -kablar (kg / km)	Maximal kopparledare motstånd temperatur 20 ° C	Ungefärligt nät vikt av Al -kablar (kg / km)	Maximal koppar motstånd temperatur 20 ° C
1.5	0.7	11.1	154	12.100	145	-
2.5	0.7	11.5	173	7.410	158	-
4	0.7	12.1	198	4.610	174	-
6	0.7	12.6	227	3.080	191	-
10	0.7	13.4	278	1.830	217	3.08
16	0.7	14.4	352	1.150	255	1.91
25	0.9	16.0	470	0.727	318	1.2
35	0.9	17.0	580	0.524	367	0.868
50	1	19.4	798	0.387	494	0.641
70	1.1	21.3	1024	0.268	599	0.443
95	1.1	22.9	1284	0.193	707	0.32
120	1.2	25.2	1601	0.153	873	0.253
150	1.4	27.2	1930	0.124	1019	0.206
185	1.6	29.2	2304	0.099	1180	0.164
240	1.7	31.8	2876	0.075	1418	0.125
300	1.8	34.2	3479	0.060	1657	0.1
400	2	39.4	4649	0.047	2219	0.0778
500	2.2	42.7	5670	0.0366	2633	0.0605
630	2.4	46.8	6989	0.0283	3163	0.0469
