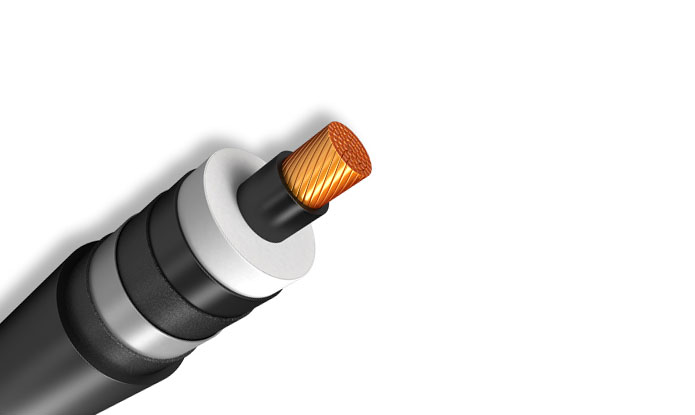

Högspänningskabel, nominell spänning över 36 kV upp till 420 kV

ÖVERSIKT

SPECIFIKATIONER

KONSTRUKTION

PARAMETER

Lämna din feedback

Ansökan

Kraftkablar med koppar- eller aluminiumledare, extruderad XLPE -isolering, längsgående och radiell tätning eller blyhölje med PE (PVC) yttre mantel för nominell spänning över 36 kV upp till 420 kV. För tillförsel av elektrisk energi, läggning i mark, kanaler, rör och luft, i trefoil eller platt bildning.

Standarder:

IEC 60840 (2004-04) AEIC CS7-93 ANSI / ICEA S-108-720-2004

Tekniska data:

Maximalt tillåtet ledartemperatur
Normal drift: 90 ℃. Nödsituation: 130 ℃.
Kortslutningstillstånd: 250 ℃
Nuvarande betyg beror på:
Installationsförhållanden (mark, luft, kanaler, begravningsdjup etc.)
Miljöeffekter - Jordtemp, jordens termiska resistivitet, djup av begravning, avstånd
Mutuell uppvärmning - Derates kabel
Läggningsmetod - Flat bildning, nära beröring av trefoilbildning
Typ av bindning - Både slutbindning, en enda punktbindning och korsbindning
De nuvarande betyg och fysiska dimensioner för följande konstruktioner ges här;

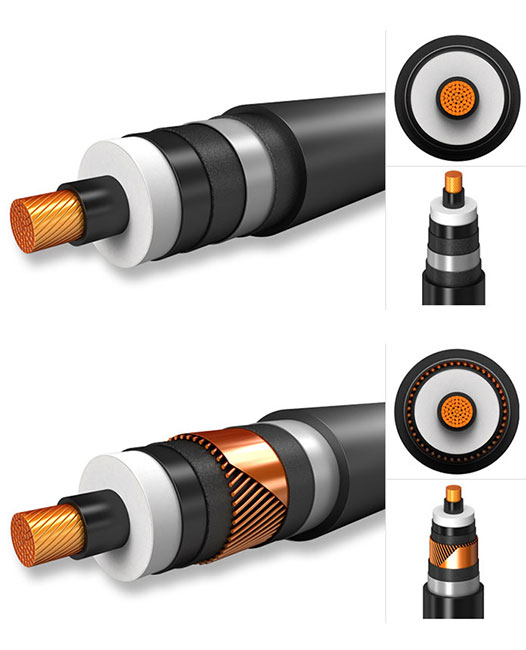

1 Korrugerad aluminiumhölje
a. 38 / 66 kV, b. 64 / 110 kV, c. 76 / 132 kV, d. 127 / 220 kV
2 bly legering e mantel
a. 38 / 66 kV, b. 64 / 110 kV, c. 76 / 132 kV, d. 127 / 220 kV
3 koppartrådskärm - polyal mantel
a. 38 / 66 kV, b. 64 / 110 kV, c. 76 / 132 kV, d. 127 / 220 kV

Specifikationer

Vattenmotstånd

Arbetstemperatur 90 ℃

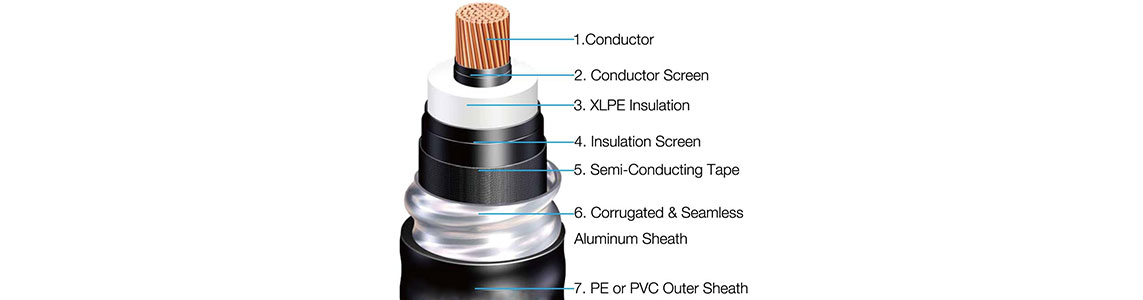

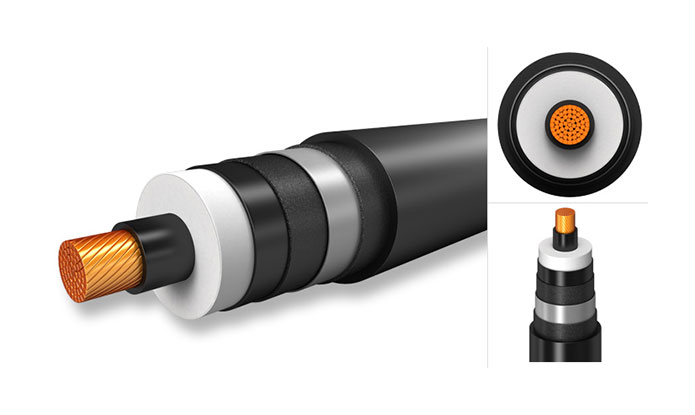

konstruktion

Ledare:

Ledaren ska bildas av vanlig koppar eller aluminium, i princip av två typer, komprimerade cirkulära och segmentala komprimerade cirkulär.
Ledare över 1000 mm2 tvärsnitt ska vara segmentala (Milliken) ledare.

Dirigentscreening:

Ledarescreening av en extruderad halvledande XLPE -förening ska appliceras över ledaren. Ett eller två lager av halvledande band (er) kan appliceras med lämplig överlappning mellan ledaren och det extruderade halvledande skiktet.

Isolering:

Isoleringen ska vara torrt - härdad superrengöring av XLPE med lämplig tjocklek för att uppfylla dimensionella, elektriska och fysiska krav. Isoleringen ska vara lämplig för drift på våta eller torra platser vid ledartemperatur som inte överstiger 90 ° C för normalt tillstånd, 130C för akutöverbelastningsförhållanden och 250C för kortslutningsförhållanden.

Isoleringscreening:

Isoleringsscreening ska appliceras direkt över isoleringen och ska bestå av ett lager av extruderad halvledande förening. Den extruderade halvledande föreningen ska vara en termosettyp och fast och helt bunden till isoleringen.

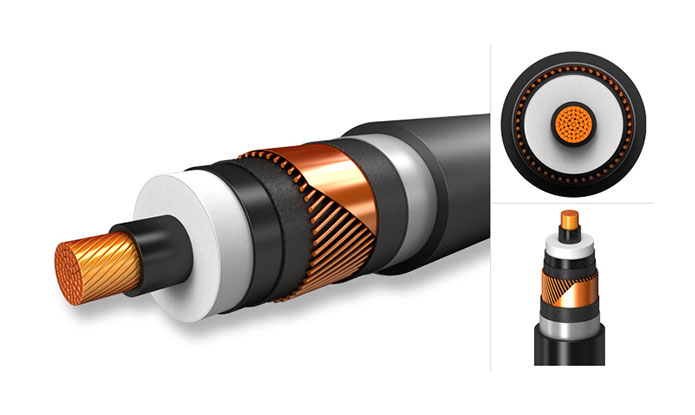

Metalltrådskärm:

När ett lager av koppartrådskärm krävs ska det appliceras över isoleringsscreening. Ett eller flera lager av lämplig separator / bindemedelsband kan appliceras heliskt över skärmen i tillämpliga fall.

Radiell vattenbarriär:

Blylegeringshöljet är mycket effektiv radiell vattenbarriär och appliceras med en kontinuerlig skruveksprutning, som en sömlös mantel med slät yta, fria från nålhål och alla andra brister inklusive en associerad med oxidinklusioner. Ledningsmanteln erbjuder mycket bra kemisk resistens. Ledningsmanteln kan fungera som metallisk skärm såväl som radiell fuktbarriär. Ytterligare Cooper Wire -skärm kan krävas vissa gånger för att öka felströmens bärförmåga.

parameter

N2xs (fl) 2y / na2xs (fl) 2y

Dirigent och skärm nominellt tvärsnitt	Ledardiameter	Isoleringstjocklek	Diameter över isolering	Al sampolymerbelagd tejptjocklek	Yttre mantel tjocklek	Övergripande diameter
Dirigent och skärm nominellt tvärsnitt	Ledardiameter	Isoleringstjocklek	Diameter över isolering	Al sampolymerbelagd tejptjocklek	Yttre mantel tjocklek	Övergripande diameter
Nej.	mm	mm	mm	mm	mm	mm
1*185rm / 25	16	10.5	40	0.3	2.6	51
1*240RM / 25	18.4	10.5	42	0.3	2.7	54
1*300rm / 25	20.5	10.5	45	0.3	2.8	56
1*400rm / 35	23.3	10.5	48	0.3	2.9	60
1*500rm / 50	26.5	10.5	51	0.3	3.0	63
1*630rm / 50	30.2	10.5	55	0.3	3.1	67
1*800rm / 50	34.5	10.5	59	0.3	3.3	72
1*1000RM / 50	39	10.5	63	0.3	3.4	76
1*1200rm / 50	42	10.5	66	0.3	3.5	80
