översikt

För användning i fasta installationer i industriområden, byggnader och liknande applikationer.

Standard och godkännande:

BS6724

Brandprestanda:

Flame Retardant: BS EN 60332-1-2, BS EN 60332-3-24

Tekniska egenskaper:

Färg på mantel: svart. Kärnidentifiering: HD 308 S2.
Andra färger tillgängliga på kundförfrågan
2-kärna: brun, blå. 3-kärna: brun, svart, grå
4-kärna: blå, brun, svart, grå. 5-kärna: gröngul, blå, brun, svart, grå
Hjälpkablar: Vit med svart numrering
Maximal ledarens driftstemperatur: +90 ° C
Lägsta omgivningstemperatur för fast installation: -40 ° C
Lägsta installationstemperatur: 0 ° C
Maximal kortslutningsledartemperatur: +250 ° C
Rökemission: BS EN 61034-2
Frätande och syra gasutsläpp: BS EN 60754-1, HCL ≤ 0,5%
Minsta böjradie: 6 x d för kablar med cirkulär koppar
ledare D - Kabelens övergripande diameter
Testspänning: 3,5 kV

Specifikationer

Medelspänning

Arbetstemperatur 90 ℃

Flamskyddsmedel

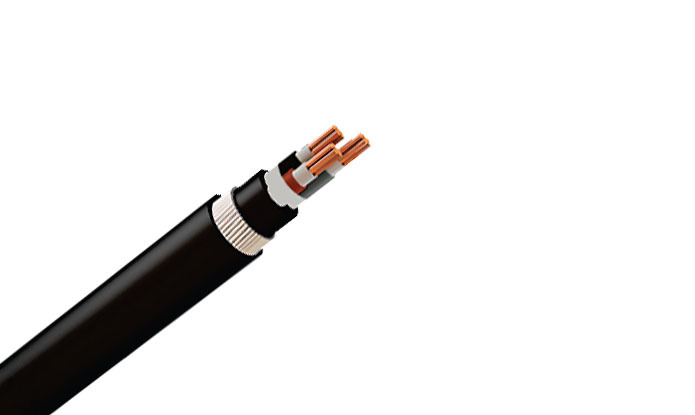

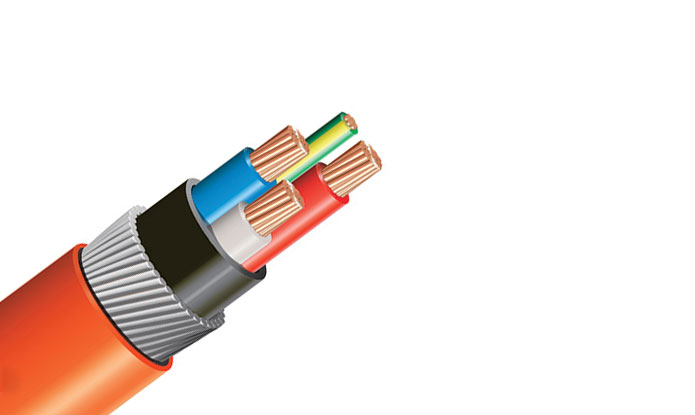

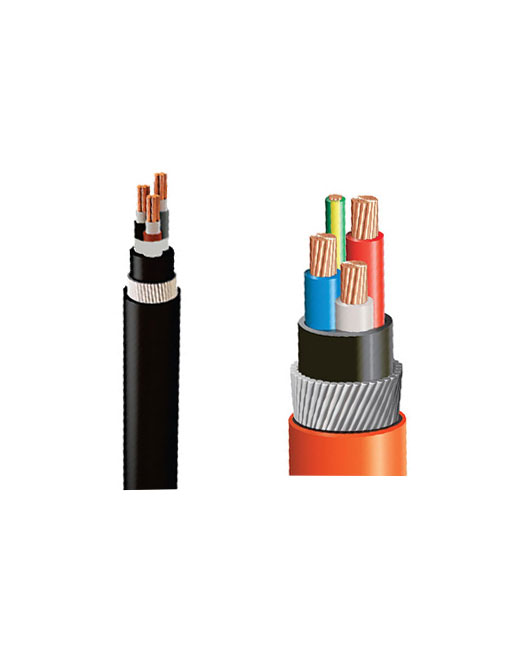

konstruktion

Dirigent:

glödgad kopparledare eller aluminiumledare, cirkulär komprimerad strandad klass 2 ACC. till BS EN 60228

Isolering:

Tvärbundet polyeten XLPE-typ GP8 ACC. till BS 7655-1.3

Strö:

LSOH (Special Low Smoke Zero Halogen Compound)

Rustning:

Enskikt av galvaniserade ståltrådar appliceras spiralt över sängkläderna (SWA)

Slida:

LSOH -sammansättningstyp LTS1 ACC. till BS 7655-6.1

parameter

2 ledare

3 ledare

4 ledare

5 ledare

Ledarstorlek (MM2)			Nominell isoleringstjocklek (MM2)	Nominell övergripande diameter (mm)	Ungefärligt nät vikt av Cu -kablar (kg / km)	Maximal kopparledare motstånd temperatur 20 ° C	Ungefärligt nät vikt av Al -kablar (kg / km)	Maximal koppar motstånd temperatur 20 ° C
2	×	1.5	0.7	14.5	339	12.100	321	-
2	×	2.5	0.7	15.4	388	7.410	358	-
2	×	4	0.7	16.48	452	4.610	403	-
2	×	6	0.7	17.56	526	3.080	452	-
2	×	10	0.7	19.94	786	1.830	663	3.08
2	×	16	0.7	21.94	981	1.150	786	1.91
2	×	25	0.9	25.84	1441	0.727	1135	1.2
2	×	35	0.9	24.73	1539	0.524	1112	0.868
2	×	50	1	27.25	1935	0.387	1324	0.641
2	×	70	1.1	30.17	2446	0.268	1592	0.443
2	×	95	1.1	35.02	3364	0.193	2204	0.32
2	×	120	1.2	37.53	3968	0.153	2503	0.253
2	×	150	1.4	40.88	4733	0.124	2902	0.206
2	×	185	1.6	45.83	6050	0.099	3794	0.164
2	×	240	1.7	50.01	7361	0.075	4435	0.125
2	×	300	1.8	54.39	8813	0.060	5154	0.1
2	×	400	2	60.03	11071	0.047	6193	0.0778

Ledarstorlek (MM2)			Nominell isoleringstjocklek (MM2)	Nominell övergripande diameter (mm)	Ungefärligt nät vikt av Cu -kablar (kg / km)	Maximal kopparledare motstånd temperatur 20 ° C	Ungefärligt nät vikt av Al -kablar (kg / km)	Maximal koppar motstånd temperatur 20 ° C
3	×	1.5	0.7	14.9688	370	12.100	343	-
3	×	2.5	0.7	15.9408	431	7.410	385	-
3	×	4	0.7	17.1072	511	4.610	438	-
3	×	6	0.7	18.2736	606	3.080	496	-
3	×	10	0.7	20.772	912	1.830	728	3.08
3	×	16	0.7	22.932	1167	1.150	874	1.91
3	×	25	0.9	27.088	1729	0.727	1270	1.2
3	×	35	0.9	28.09	2029	0.524	1388	0.868
3	×	50	1	31.92	2640	0.387	1725	0.641
3	×	70	1.1	36.47	3645	0.268	2363	0.443
3	×	95	1.1	40.47	4572	0.193	2832	0.32
3	×	120	1.2	43.4	5431	0.153	3234	0.253
3	×	150	1.4	48.98	7014	0.124	4268	0.206
3	×	185	1.6	53.17	8300	0.099	4916	0.164
3	×	240	1.7	58.59	10251	0.075	5861	0.125
3	×	300	1.8	63.82	12310	0.060	6822	0.1
3	×	400	2	70.1	15512	0.047	8196	0.0778

Ledarstorlek (MM2)			Nominell isoleringstjocklek (MM2)	Nominell övergripande diameter (mm)	Ungefärligt nät vikt av Cu -kablar (kg / km)	Maximal kopparledare motstånd temperatur 20 ° C	Ungefärligt nät vikt av Al -kablar (kg / km)	Maximal koppar motstånd temperatur 20 ° C
4	×	1.5	0.7	15.7306	412	12.100	375	-
4	×	2.5	0.7	16.8196	486	7.410	425	-
4	×	4	0.7	18.1264	585	4.610	488	-
4	×	6	0.7	20.3332	843	3.080	696	-
4	×	10	0.7	22.124	1064	1.830	819	3.08
4	×	16	0.7	25.244	1527	1.150	1136	1.91
4	×	25	0.9	29.116	2064	0.727	1453	1.2
4	×	35	0.9	31.5	2534	0.524	1679	0.868
4	×	50	1	35.48	3293	0.387	2072	0.641
4	×	70	1.1	40.44	4540	0.268	2831	0.443
4	×	95	1.1	45.08	5737	0.193	3418	0.32
4	×	120	1.2	50.24	7380	0.153	4450	0.253
4	×	150	1.4	54.64	8822	0.124	5160	0.206
4	×	185	1.6	59.66	10515	0.099	6003	0.164
4	×	240	1.7	66.13	13075	0.075	7222	0.125
4	×	300	1.8	71.78	15717	0.060	8400	0.1
4	×	400	2	81.01	20968	0.047	11212	0.0778

Ledarstorlek (MM2)			Nominell isoleringstjocklek (MM2)	Nominell övergripande diameter (mm)	Ungefärligt nät vikt av Cu -kablar (kg / km)	Maximal kopparledare motstånd temperatur 20 ° C	Ungefärligt nät vikt av Al -kablar (kg / km)	Maximal koppar motstånd temperatur 20 ° C
5	×	1.5	0.7	16.551	456	12.100	410	-
5	×	2.5	0.7	17.766	544	7.410	468	-
5	×	4	0.7	20.124	801	4.610	679	-
5	×	6	0.7	21.582	955	3.080	772	-
5	×	10	0.7	23.58	1223	1.830	917	3.08
5	×	16	0.7	26.98	1765	1.150	1276	1.91
5	×	25	0.9	31.78	2442	0.727	1678	1.2
5	×	35	0.9	34.68	3032	0.524	1963	0.868
5	×	50	1	39.82	4243	0.387	2718	0.641
5	×	70	1.1	44	5415	0.268	3279	0.443
5	×	95	1.1	50.67	7379	0.193	4480	0.32
5	×	120	1.2	54.85	8837	0.153	5175	0.253
5	×	150	1.4	59.87	10622	0.124	6045	0.206
5	×	185	1.6	65.92	12778	0.099	7138	0.164
5	×	240	1.7	72.41	15807	0.075	8490	0.125
5	×	300	1.8	80.6	20084	0.060	10938	0.1
5	×	400	2	90.22	25617	0.047	13422	0.0778
