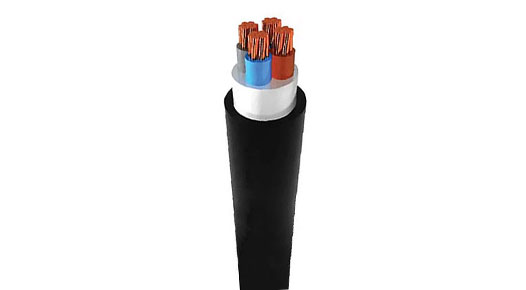

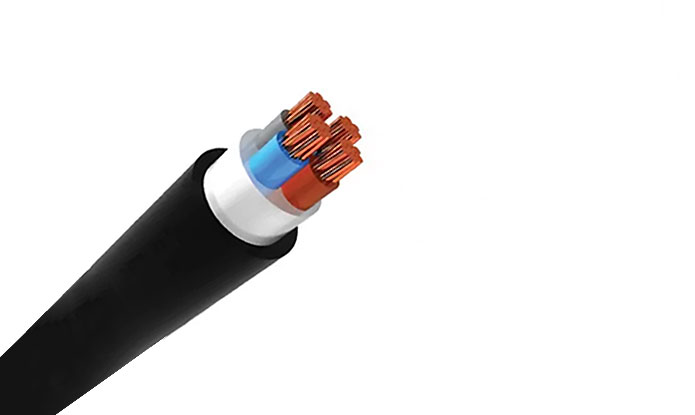

N2xh kopparledare xlpe / lszh isolering lszh inre mantel strömkabel, lågspänningskabel

ÖVERSIKT

SPECIFIKATIONER

KONSTRUKTION

PARAMETER

Lämna din feedback

Översikt

Utformad för fasta effekt- och kontrollapplikationer där mekaniskt skydd inte krävs. Lämplig för användning inomhus, utomhus eller läggs i betong men inte för direkt begravning eller nedsänkning i vatten LSZH -kablar säkerställer ökad säkerhet vid eld på grund av den virtuella eliminering av giftiga ångor om de bränns. Uttalade fördelar jämfört med PVC -kablar: låg brandbelastning, låg rökutsläpp minskade brandutbredningen.

Ansökan

Dessa kraftkablar används för elförsörjning i lågspänningsinstallationssystemet. De är väl anpassade till underjordisk användning i industriella tillämpningar med ett ytterligare mekaniskt skydd. Dessa kablar kan fixeras på kabelbrickor, inom ledningar eller fixeras på väggarna.
Används i raffinaderier för energinätverk, gruvor, hotell, skolor, tunnlar, höga konstruktioner, sjukhus, kraftverk, databehandlingscentra, affärscentra där det finns en risk för eld.

Egenskaper

Spänningsgradering: (uo / u) 600 / 1000v
Temperaturbetyg fixat: -20 ℃ till +90 ℃
Minsta böjradie 12 x Övergripande diameter
Mantelfärg: svart

Standard

DIN VDE 0276-604

Specifikationer

Lågspänning

Kallmotstånd -25 ℃

Lszh

Arbetstemperatur 90 ℃

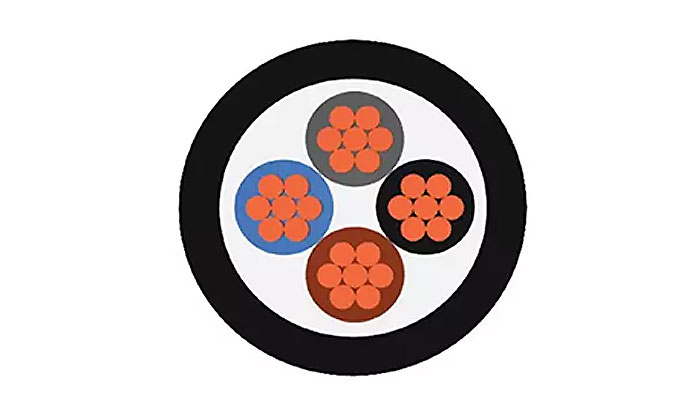

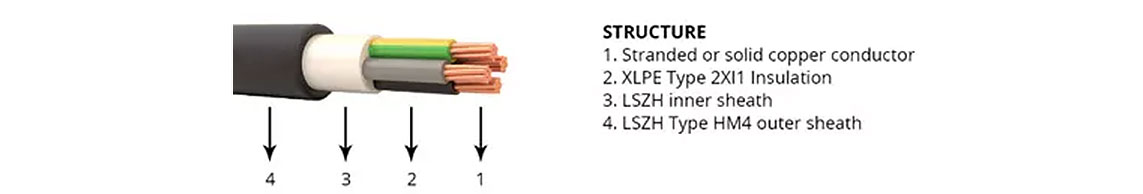

konstruktion

Dirigent:

Koppar
Upp till 16 mm2: Klass 1 fast kopparledare
Över 16 mm2: Klass 2 strandad kopparledare

Isolering:

Xlpe

Fyllmedel:

Lszh

Yttre mantel:

LSZH (låg rök noll halogen)

parameter

Enda kärna

Multicore

Antal kärnor och tvärsnitt	Ytterdiameter	Kabelvikt	Kaloriförlopp
mm2	ca. mm	ca. kg / km	kwh / m
1 x 4 Re	7,3	89	0,29
1 x 6 re	7,8	112	0,33
1 x 10 Re	8,6	156	0,38
1 x 16 rm	9,8	226	0,46
1 x 25 rm	11,4	327	0,62
1 x 35 rm	12,6	429	0,71
1 x 50 rm	13,8	555	0,82
1 x 70 rm	15,7	765	1,00
1 x 95 rm	17,4	1.024	1,14
1 x 120 rm	19,0	1.263	1,32
1 x 150 rm	20,9	1.542	1,59
1 x 185 RM	23,1	1.918	1,91
1 x 240 rm	25,6	2.466	2,24
1 x 300 rm	28,1	3.065	2,58

Antal kärnor och tvärsnitt	Ytterdiameter	Kabelvikt	Kaloriförlopp
mm2	ca. mm	ca. kg / km	kwh / m
2 x 1,5 Re	9,3	125	0,45
2 x 2,5 Re	10,1	158	0,52
3 x 1,5 Re	9,7	142	0,51
3 x 2,5 Re	10,6	184	0,59
3 x 4 Re	11,7	247	0,70
3 x 6 re	12,8	322	0,80
3 x 10 Re	14,9	480	1,02
3 x 16 rm	17,7	732	1,36
4 x 1,5 Re	10,4	166	0,60
4 x 2,5 Re	11,4	220	0,69
4 x 4 Re	12,6	298	0,84
4 x 6 re	13,8	391	0,95
4 x 10 Re	16,3	599	1,26
4 x 16 rm	19,2	908	1,63
4 x 25 rm	23,9	1.413	2,48
4 x 35 rm	26,7	1.863	2,93
4 x 50 sm	29,1	2.362	3,76
4 x 70 sm	32,2	3.151	4,55
4 x 95 sm	37,2	4.339	5,72
4 x 120 sm	40,8	5.332	6,36
5 x 1,5 Re	11,2	195	0,71
5 x 2,5 Re	12,3	260	0,84
5 x 4 Re	13,7	357	1,00
5 x 6 re	15,4	486	1,21
5 x 10 Re	17,8	723	1,52
5 x 16 rm	21,6	1.138	2,07
5 x 25 rm	26,0	1.700	2,78
7 x 1,5 Re	12,0	239	0,80
10 x 1,5 Re	15,6	358	1,18
12 x 1,5 Re	16,0	395	1,29
14 x 1,5 Re	16,9	446	1,48
19 x 1,5 Re	18,6	557	1,80
24 x 1,5 Re	22,2	736	2,35
30 x 1,5 Re	23,3	857	2,72
40 x 1,5 Re	26,0	1.080	3,09
7 x 2,5 Re	13,2	323	0,93
10 x 2,5 Re	17,4	482	1,40
12 x 2,5 Re	17,9	540	1,53
14 x 2,5 Re	18,7	603	1,72
19 x 2,5 Re	21,2	796	2,18
24 x 2,5 Re	24,6	998	2,73
30 x 2,5 Re	25,9	1.176	3,17
