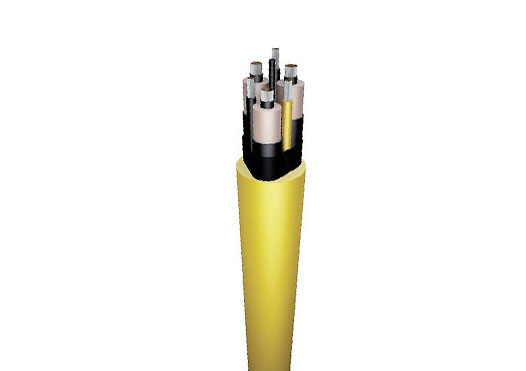

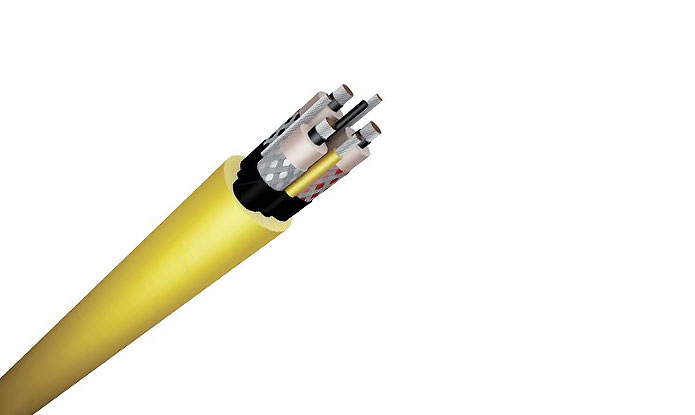

(o) TMCETMPU 6 / 10 kV ถึง 14 / 25 kV สายเคเบิลตัวนำแบบพกพาสามสาย, การขุดต่อท้ายและสายเคเบิลและสายเคเบิล

ภาพรวม

ข้อกำหนด

การก่อสร้าง

พารามิเตอร์

แอปพลิเคชัน

สำหรับข้อกำหนดพิเศษในหลุมเปิดและการขุดใต้ดินโดยเฉพาะ สำหรับความเครียดเชิงกลที่สูงมากโดยเฉพาะอย่างยิ่งสำหรับแรงดึงสูงและความเครียดที่เกิดจากการเสียดสี พวกเขาทำหน้าที่เชื่อมต่อรถตักที่ขับเคลื่อนด้วยตนเองหนักรถรับส่ง ฯลฯ ซึ่งมาพร้อมกับพลังงานไฟฟ้าโดยใช้วงล้อสายเคเบิล นอกจากนั้นพวกเขาสามารถใช้ในห้องแห้งชื้นและเปียกและกลางแจ้งเช่น บนเว็บไซต์

มาตรฐาน

ขึ้นอยู่กับ IEC 60502, VDE 0250 ส่วน 813, IEC 60228

ลักษณะเฉพาะ

ﬂ exibility ที่ยอดเยี่ยม
โอโซนสูงและทนต่อสภาพอากาศ
ผลกระทบที่ยอดเยี่ยมและทนต่อการเสียดสี
น้ำมันและความร้อน
อุณหภูมิการทำงานของตัวนำสูงสุด: 90 ℃
อุณหภูมิกระแสไฟฟ้าลัดวงจรสูงสุด: 200 ℃
ให้คะแนนและ ﬂ exible ที่ 30 ℃

ข้อกำหนด

แรงดันไฟฟ้ากลาง

อุณหภูมิการทำงาน 90 ℃

ความต้านทานน้ำมัน

การก่อสร้าง

ตัวนำ:

ทองแดงกระป๋องที่ติดอยู่อย่างประณีต, ﬂ exible, Class 5 ตาม IEC 60228

แกนพลังงาน:

ชั้นในกึ่งรับรู้ของยาง, ฉนวนกันความร้อนของคุณภาพอิเล็กทริกและความร้อนคุณภาพสูง, ทนต่อโอโซน, เอทิลีน โพรพิลีน ยาง (EPR), ชั้นนอกของยาง ชั้นนำไฟฟ้าและฉนวนถูกนำไปใช้และข้าม เชื่อมโยงในกระบวนการเดียว (การอัดรีดสามครั้ง) หากจำเป็นต้องใช้ตัวคั่นเทปกึ่งนำไฟฟ้า ถักเปียผสมกับสายทองแดงกระป๋องและเกลียวสิ่งทอสี

ฉนวน:

ยางเอทิลีนโพรโพลีนพิเศษ (EPR) คุณสมบัติไฟฟ้ากลไกและอุณหภูมิสูง คุณภาพดีกว่าประเภท 3GI3 ตาม DIN VDE 0207 ตอนที่ 20

การระบุวงจร:

เกลียวสิ่งทอสีของถักเปีย: ดำ, ขาว, สีแดง

ตัวนำตรวจสอบภาคพื้นดิน:

มีทองแดงเคลือบดีบุกที่ถูกอบตาม IEC 60228 ฉนวนโพรพิลีนสีเหลือง

ตัวนำสายดิน (โลก):

ตัวนำทองแดงกระป๋อง, ﬂ exible, ﬁ nely ติด

Assembl:

สามพลังและสองโลกและการตรวจสอบภาคพื้นดินหนึ่ง cabled เข้าด้วยกัน เทปยึดติดกับยางเดี่ยวที่ใช้งานโดยรวม แจ็คเก็ตอินทิกรัล lled สำหรับความต้านทานแรงบิดที่สูงขึ้น

เสื้อแจ็กเกต:

สารประกอบ Thermoplastic Polyurethane (TPU) สำหรับการใช้งานหนักเป็นพิเศษทนต่อน้ำมันการเสียดสีสูงมากและทนต่อการฉีกขาดสูงมาก

สีของแจ็คเก็ต:

สีเหลือง. สามารถให้สีอื่น ๆ ได้

พารามิเตอร์

(o) tmcetmpu

จำนวนและส่วนข้ามของพลังงาน + ตัวนำสายดิน	ตัวนำไฟฟ้า Stranding	สายดิน / ตัวนำตรวจสอบภาคพื้นดิน stranding	ความหนาของฉนวนเล็กน้อย	ความหนาของแจ็คเก็ตเล็กน้อย	เส้นผ่านศูนย์กลางโดยรวมโดยประมาณ	ความต้านทานตัวนำสูงสุดที่ 200C	ความแอ่งที่อุณหภูมิแวดล้อม 300C	น้ำหนักโดยประมาณของสายเคเบิล
MM2	n x mm	n x mm	มม.	มม.	มม.	Ω / km	อัน	kg / km
6 / 10 kV
3x50+2x16+1x10	364x0.4	116x0.4 / 74x0.4	3.4	5.5	54.0	0.393	202	4307
3x70+2x35+1x10	514x0.4	254x0.4 / 74x0.4	3.4	5.5	54.8	0.277	250	5534
3x95+2x35+1x16	684x0.4	254x0.4 / 116x0.4	3.4	5.5	62.6	0.210	301	6901
3x120+2x50+1x10	870x0.4	364x0.4 / 74x0.4	3.4	5.5	66.3	0.164	352	7467
3x185+2x70+1x35	1325x0.4	514x0.4 / 254x0.4	3.4	5.5	75.6	0.108	461	11100
8.7 / 15 kV
3x50+2x16+1x10	364x0.4	116x0.4 / 74x0.4	4.5	5.5	60.3	0.393	215	4900
3x70+2x35+1x10	514x0.4	254x0.4 / 74x0.4	4.5	5.5	63.2	0.277	265	6100
3x95+2x35+1x16	684x0.4	254x0.4 / 116x0.4	4.5	5.5	68.2	0.210	319	7100
3x120+2x50+1x10	870x0.4	364x0.4 / 74x0.4	4.5	5.5	72.2	0.164	371	8400
3x185+2x70+1x35	1325x0.4	514x0.4 / 254x0.4	4.5	5.5	76.7	0.108	488	12100
14 / 25 kV
3x50+2x16+1x10	364x0.4	116x0.4 / 74x0.4	6.8	5.5	65.1	0.393	215	6800
3x70+2x35+1x10	514x0.4	254x0.4 / 74x0.4	6.8	5.5	69.7	0.277	265	8000
3x95+2x35+1x16	684x0.4	254x0.4 / 116x0.4	6.8	5.5	75.3	0.210	319	9000
3x120+2x50+1x10	870x0.4	364x0.4 / 74x0.4	6.8	5.5	78.3	0.164	371	9400
3x185+2x70+1x35	1325x0.4	514x0.4 / 254x0.4	6.8	5.5	86.3	0.108	488	14000
