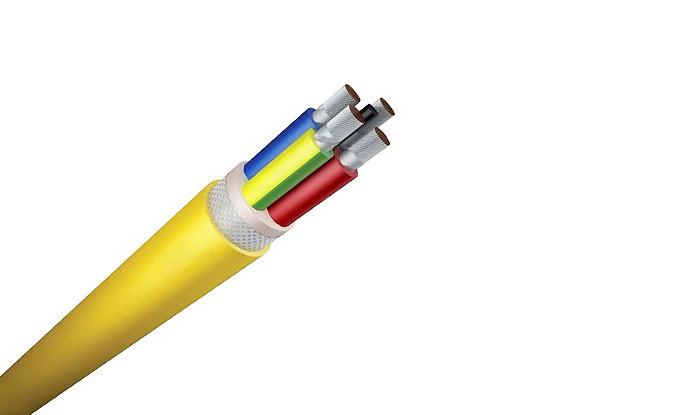

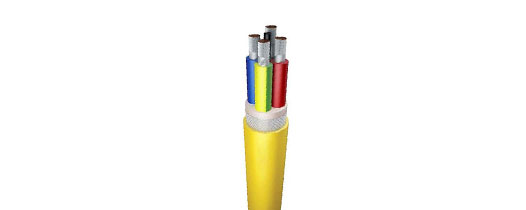

Rit- (n) TMCGEMPU 6 / 10 kv 14 / 25 kV uchta konduktent dumaloq stolning aylanasi, qazish va kabel kabeli kabeli

Umumiy nuqtai nazar

Texnik xususiyatlari

Qurilish

Parametr

Fikringizni qoldiring

Ariza

Sirt va er osti konlarida, masalan, shilliqlar, sudraluvchi konchilar, uzluksiz konchilar, kesish va yuklash mashinalari, qurilmalar, burg'ulash va boshqa trek uskunalari. Yuqori mexanik stress jalb qilingan ekstremal sharoitlarda, xususan yuqori darajada keskinlik va aşınmali stress. Uzluksiz qayta ishlashda / og'ir mobil uskunalar elektr energiyasidan foydalanish orqali elektr energiyasi bilan ta'minlangan.

Xususiyatlar

Juda yaxshi.
Ozon va ob-havoga chidamli.
Ajoyib ta'sir va aşınmali.
Yog 'va issiqlikka chidamli.
Maksimal konduktor harorat harorati: 90 ↑.
Maksimal qisqa tutqichning harorati: 200 ℃.
Ratsion va oldinga siljish -30 ℃.

Texnik xususiyatlari

O'rta kuchlanish

Ish harorati 90 ℃

Yog 'qarshiligi

qurilish

Sog'liqchi:

Tinlangan mis, uch (IEC 60228-ga muvofiq yo'ldan ozgan mis, 5-sinf

Ishlovchi qalqon:

Dientator ustidan yarim himoya qatlami

Izolyatsiya:

Elilena-propilen rezina (EPR) maxsus termosettek. Yuqori elektr, mexanik va harorat xususiyatlari. TIN VDe 0207, 20 qismga ko'ra, 3GI3-dan yaxshiroq sifat

Izolyatsiya qalqonlari:

Yarim ishlaydigan stripilizatsiya qatlami

Tasdiqlovchi dirijyor:

IEC 60228 ga muvofiq misni yumshatdi. Polipropilen izolyatsiya, sariq rang

Minderning dirijyorlari (Yer):

Mis konvertori, hayvoni juda yaxshi, fi bema'nilik

Assambleya:

Uchta kuch, zamin tekshiruvi va ikki mainhli konduktorlar yig'iladi. Yarim ishlaydigan bog'ich lenta umumiy qo'llaniladi. Yuqori burish uchun kuchli ko'ylagi

Pidjak:

Termoplastik poliuretan (TPU) aralashmasi, og'ir, neftga chidamli, yog'ga chidamli, juda yuqori aşınma, juda yuqori aşınmali

Qo'yak rangi:

Sariq. Boshqa ranglar taqdim etilishi mumkin

parametr

Rit- (n) tmcgetmpu

Quvvatlar + yerda eritma bo'yicha o'tkazgichlarning raqami va kesma qismi	Energetik dirijyor kutig'i	Er osti / yer maydoni tekshirgichlari	Nominal izolyatsiya qalinligi	Nominal ko'ylagi qalinligi	Taxminiy diametri	200c-da maksimal harakatchan qarshilik	Amaldagi * atrof-muhit haroratida 300c	Kabelning taxminiy og'irligi
mm2	N x mm	N x mm	mm	mm	mm	Ō / km	A	kg / km
6 / 10 kV
3x70 + 2x35 + 1x35	514x0.4	254x0.4 / 254x0.4	2.9	5.5	53.2	0.277	250	5050
3x95 + 2x35 + 1x35	684x0.4	254x0.4 / 254x0.4	2.9	5.5	61.0	0.210	301	6401
3x2020 + 2x50 + 1x35	870X0.4	364x0.4 / 254x0.4	2.9	5.5	64.7	0.164	352	7067
3x185 + 2x70 + 1x35	1325X0.4	514x0.4 / 254x0.4	2.9	5.5	74.0	0.108	461	10300
8.7 / 15 kV
3x70 + 2x35 + 1x35	514x0.4	254x0.4 / 254x0.4	3.7	5.5	61.0	0.277	265	5300
3x95 + 2x35 + 1x35	684x0.4	254x0.4 / 254x0.4	3.7	5.5	66.0	0.210	319	6300
3x2020 + 2x50 + 1x35	870X0.4	364x0.4 / 254x0.4	3.7	5.5	70.0	0.164	371	7600
3x185 + 2x70 + 1x35	1325X0.4	514x0.4 / 254x0.4	3.7	5.5	77.5	0.108	488	11300
14 / 25 kV
3x70 + 2x35 + 1x35	514x0.4	254x0.4 / 254x0.4	5.5	5.5	67.4	0.277	265	7200
3x95 + 2x35 + 1x35	684x0.4	254x0.4 / 254x0.4	5.5	5.5	73.0	0.210	319	8200
3x2020 + 2x50 + 1x35	870X0.4	364x0.4 / 254x0.4	5.5	5.5	76.0	0.164	371	8600
3x185 + 2x70 + 1x35	1325X0.4	514x0.4 / 254x0.4	5.5	5.5	84.0	0.108	488	13200
