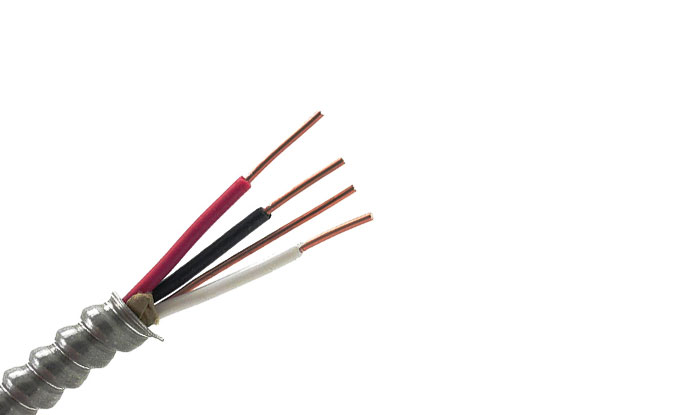

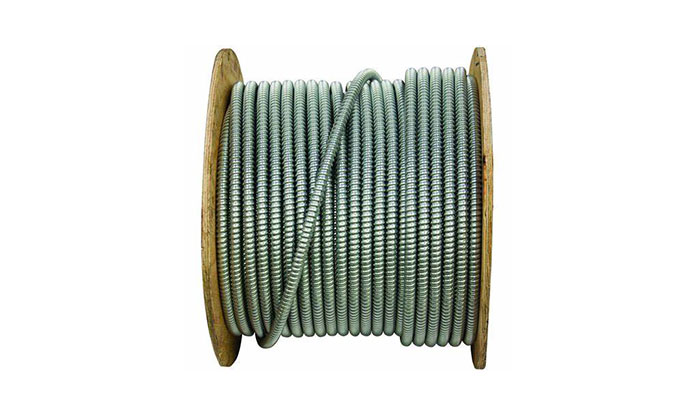

Tipus AC (BX) Cable blindat d’acer, cable AC-90 Tipus, cables certificats UL

Visió de conjunt

Especificacions

Construcció

Paràmetre

Deixa els teus comentaris

Visió de conjunt

Armadura entrellaçada d’acer galvanitzat. 600 volts.
Tipus de coure Acthh (Thhn Singles).
16 AWG Bond Alumini Bond. Conductor de terra de coure verd.

Normes:

El cable de CA compleix o supera els requisits de la norma UL 4 per al cable blindat, la norma UL 83 i el codi elèctric nacional.

Aplicació

• Distribució de potència de sucursals, alimentador i de servei en edificis comercials, industrials, institucionals i multi-residencials.
• Circuits de potència, il·luminació, control i senyal.
• Només ubicacions seques.
• Pescat o incrustat en guix.
• Instal·lacions ocultes o exposades.
• Espais de maneig d’aire ambiental per 300,22 (c) NEC.
• Instal·lació a la safata de cable i les vies aprovades.
• Sota terres recaptades per a conductors i cables d’equips de la informació per NEC 645,5 (d) i 645,5 (d) (2).

Especificacions

Baixa tensió

Temperatura de treball 90 ℃

Retardant de flama

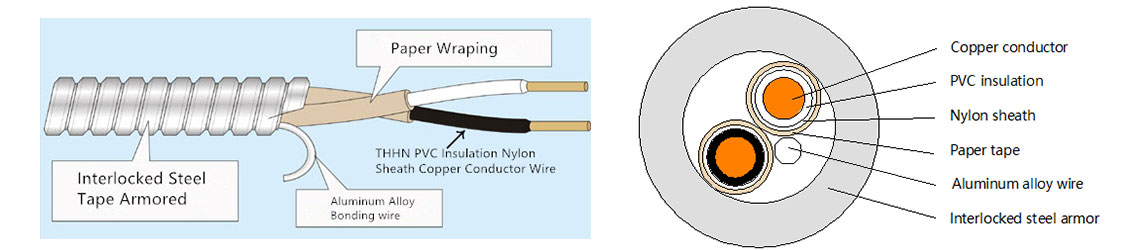

construcció

Armadura:

Franja d'acer galvanitzada entrellaçada

Conductors:

Coure sòlid o encadenat

Aïllament del conductor:

Thhn

Cobertura de l'aïllament del conductor:

Embolcall de paper amb retard de foc resistent a la humitat

Valoració màxima de temperatura:

90 ° C (sec) Tipus achh

Posada a terra:

16AWG Integral Bond Wire / Combinació Armour

paràmetre

AC (BX)

Mida del conductor (AWG)	Sòlid o encadenat	Mida de filferro d'alumini (AWG)	Acer galvanitzat entrellaçat		Ampacitats (amplificadors)
Mida del conductor (AWG)	Sòlid o encadenat	Mida de filferro d'alumini (AWG)	Diàmetre exterior (polzades)	Pes (lbs. / 1000 peus)	60	75	90
14/2	sòlid	16 Sol	0.464	86	15	15	15
14/3	sòlid	16 Sol	0.484	105	15	15	15
14/4	sòlid	16 Sol	0.517	126	15	15	15
12/2	sòlid	16 Sol	0.498	107	20	20	20
12/3	sòlid	16 Sol	0.521	134	20	20	20
12/4	sòlid	16 Sol	0.557	163	20	20	20
10/2	sòlid	16 Sol	0.56	142	30	30	30
10/3	sòlid	16 Sol	0.588	184	30	30	30
10/4	sòlid	16 Sol	0.632	228	30	30	30
8/2	encalpat	16 Sol	0.686	211	40	50	55
8/3	encalpat	16 Sol	0.749	311	40	50	55
8/4	encalpat	16 Sol	0.81	387	40	50	55
6/2	encalpat	16 Sol	0.783	318	55	65	75
6/3	encalpat	16 Sol	0.827	424	55	65	75
6/4	encalpat	16 Sol	0.896	535	55	65	75
4/3	encalpat	16 Sol	1.095	625	70	85	95
4/4	encalpat	16 Sol	1.15	797	70	85	95
3/3	encalpat	16 Sol	1.175	746	85	100	110
3/4	encalpat	16 Sol	1.244	1003	85	100	110
2/3	encalpat	16 Sol	1.19	898	95	115	130
2/4	encalpat	16 Sol	1.31	1155	95	115	130
