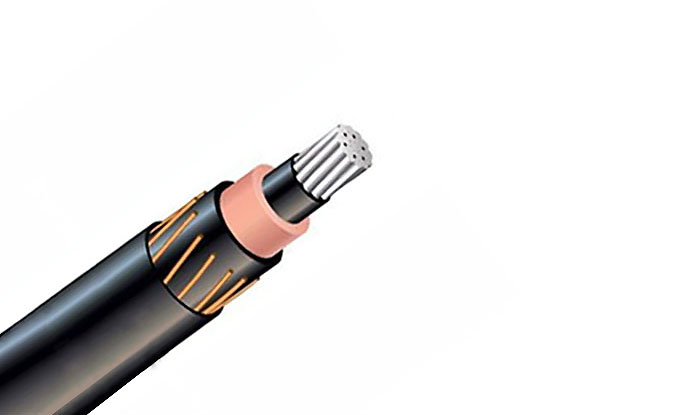

Cable MV, cable de potència, cable de tensió mitjana, cable urd primari

Visió de conjunt

Especificacions

Construcció

Paràmetre

Deixa els teus comentaris

Aplicació

Circuits d’energia i distribució primaris en instal·lacions industrials i comercials, circuits de potència en generar plantes on el corrent de falles de línia a terra es troba dins de les capacitats de blindatge. Es pot utilitzar en llocs humits o secs, instal·lats al subterrani, conducte o enterrament directe.

Normes:

UL 1072 Cables de potència de tensió mitjana.
ICEA S-94-649 5 KV-46 KV Cables de potència protegits.
Estàndard CS8 AEIC per a cables de potència blindada d’utilitat de 5 kV - 46 kV.

Especificacions

Tensió màxima de funcionament:
• 5 kV a 46 kV 100% i 133% IL Temperacions màximes del conductor:
Llocs humits i secs
• Normal: 90 ° C
• Emergència: 140 ° C
• Circuit curt: 250 ° C

Opcional

1. Conductor segellat amb compost ple de cadena passa les proves de penetració de l’aigua de producció per ICEA-T-31-610 a 15 psi durant 60 minuts.
2. Cable segellat doble (cadena plena de cables i cables neutres) compleix els requisits de penetració de l'aigua d'acord amb l'ICEA-T-34-664.

Especificacions

Resistència a la UV

Voltatge mitjà

Resistència a l’aigua

Temperatura de treball 90 ℃

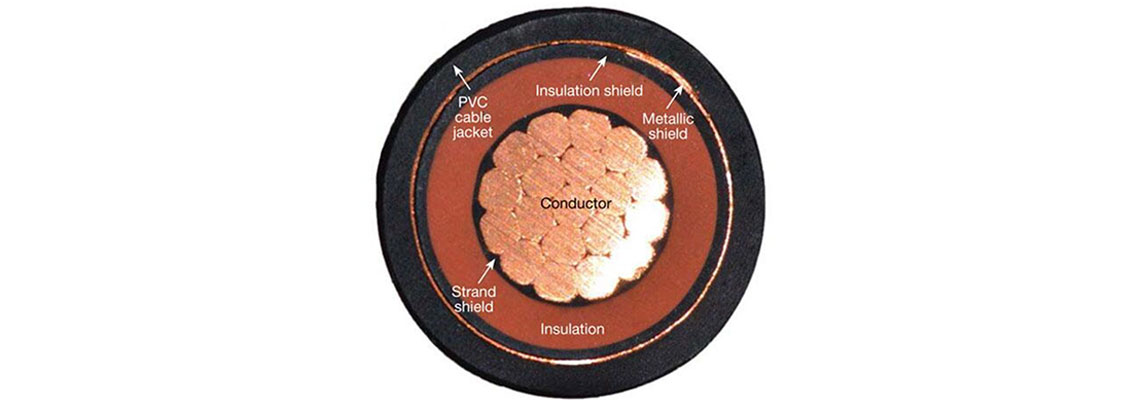

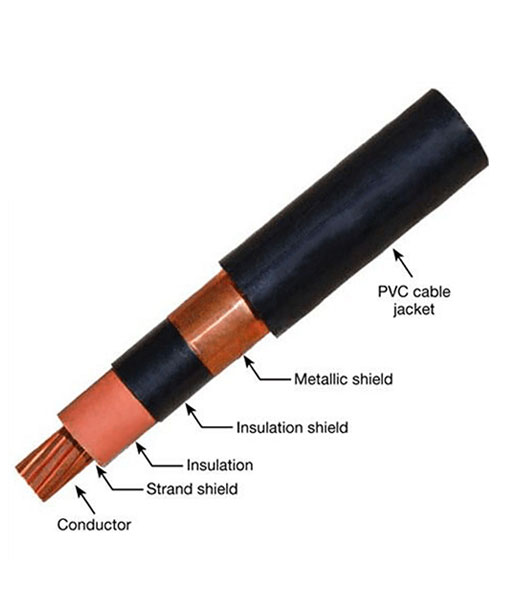

construcció

Director: director:

Classe B comprimit de coure no recobert suau per ASTM B496 o Classe Comtm Classe B comprimit d'alumini-1350 per ASTM B231.

Escut del conductor:

Compost de polietilè reticulat semi-conductor (compost XLPE).

Aïllament:

Termoset de goma de propilè de l’etilè (EPR).

SHIELD SHIELD:

Compost de polietilè reticulat semi-conductor (compost XLPE).

Escut metàl·lic:

Fills de coure suau i recuperats sòlids per ASTM B3, aplicats helicalment i espaiats uniformement. O blindatge de cinta de coure.

Jaqueta:

Extruït a omplir, polietilè de baixa densitat resistent a la llum del sol negre (LLDPE), amb tres ratlles vermelles. O PVC.

Paràmetre

Aïllament EPR de 5kV

Aïllament EPR de 8kV

Aïllament EPR de 15kV

Aïllament EPR de 25kV

Aïllament EPR de 35kV

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Nivell d’aïllament del 100% de coure (90 MIL)
2	7	0.5	6	14	50	0.81	484	2	7	0.5	16	14	50	0.81	604
1	19	0.54	7	14	50	0.84	564	1	19	0.54	13	12	50	0.88	747
1/0	19	0.58	9	14	50	0.88	672	1/0	19	0.58	16	12	50	0.92	889
2/0	19	0.63	11	14	50	0.93	799	2/0	19	0.63	13	10	50	1	1109
3/0	19	0.68	14	14	50	0.98	963	3/0	19	0.68	16	10	50	1.05	1331
4/0	19	0.73	18	14	50	1.03	1170	4/0	19	0.73	16	9	50	1.14	1637
250	37	0.79	13	12	50	1.12	1366	250	37	0.79	25	10	50	1.17	1910
350	37	0.89	18	12	50	1.23	1815	350	37	0.89	22	8	50	1.32	2614
500	37	1.02	17	10	50	1.42	2569	500	37	1.02	31	8	50	1.47	3603
750	61	1.21	20	9	80	1.7	3773	-	-	-	-	-	-	-	-
1000	61	1.36	26	9	80	1.85	4854	-	-	-	-	-	-	-	-

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Nivell d’aïllament del 100% de coure (115 MIL)
2	7	0.55	6	14	50	0.86	517	2	7	0.55	16	14	50	0.86	637
1	19	0.59	7	14	50	0.9	598	1	19	0.59	13	12	50	0.93	782
1/0	19	0.63	9	14	50	0.94	708	1/0	19	0.63	16	12	50	0.97	926
2/0	19	0.68	11	14	50	0.98	837	2/0	19	0.68	13	10	50	1.06	1149
3/0	19	0.73	14	14	50	1.03	1003	3/0	19	0.73	16	10	50	1.11	1373
4/0	19	0.78	18	14	50	1.09	1212	4/0	19	0.78	16	9	50	1.19	1682
250	37	0.84	13	12	50	1.18	1412	250	37	0.84	25	10	50	1.22	1957
350	37	0.94	18	12	50	1.28	1865	350	37	0.94	22	8	50	1.37	2667
500	37	1.07	17	10	50	1.47	2627	500	37	1.07	31	8	50	1.53	3663
750	61	1.26	20	9	80	1.75	3841	-	-	-	-	-	-	-	-
1000	61	1.41	26	9	80	1.9	4929	-	-	-	-	-	-	-	-

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Nivell d’aïllament del 100% de coure (175 MIL)
2	7	0.68	6	14	50	0.98	604	2	7	0.68	16	14	50	0.98	725
1	19	0.71	7	14	50	1.02	689	1	19	0.71	13	12	50	1.05	876
1/0	19	0.75	9	14	50	1.06	803	1/0	19	0.75	16	12	50	1.09	1024
2/0	19	0.8	11	14	50	1.1	937	2/0	19	0.8	13	10	50	1.18	1255
3/0	19	0.85	14	14	50	1.15	1108	3/0	19	0.85	16	10	50	1.23	1484
4/0	19	0.9	18	14	50	1.21	1323	4/0	19	0.9	16	9	50	1.31	1801
250	37	0.96	13	12	50	1.3	1531	250	37	0.96	25	10	50	1.34	2079
350	37	1.06	18	12	50	1.42	2019	350	37	1.06	22	8	50	1.52	2830
500	37	1.19	17	10	50	1.59	2775	500	37	1.19	31	8	80	1.71	3881
750	61	1.38	20	9	80	1.87	4015	-	-	-	-	-	-	-	-
1000	61	1.53	26	9	80	2.05	5167	-	-	-	-	-	-	-	-
Nivell d’aïllament alumini alumini (175 MIL)
2	1	0.65	6	14	50	0.95	441	2	1	0.65	10	14	50	0.95	489
2	7	0.67	6	14	50	0.98	459	2	7	0.67	10	14	50	0.98	507
1	19	0.71	6	14	50	1.02	495	1	19	0.71	13	14	50	1.02	580
1/0	1	0.72	6	14	50	1.02	512	1/0	1	0.72	16	14	50	1.02	632
1/0	19	0.75	6	14	50	1.06	537	1/0	19	0.75	16	14	50	1.06	658
2/0	19	0.8	7	14	50	1.1	600	2/0	19	0.8	20	14	50	1.1	757
3/0	19	0.85	9	14	50	1.15	684	2/0	19	0.8	13	12	50	1.13	788
4/0	19	0.9	11	14	50	1.21	781	3/0	19	0.85	25	14	50	1.15	877
250	37	0.96	13	14	50	1.26	871	3/0	19	0.85	16	12	50	1.18	907
300	37	1.01	15	14	50	1.34	994	4/0	19	0.9	32	14	50	1.21	1034
350	37	1.06	18	14	50	1.39	1106	4/0	19	0.9	20	12	50	1.24	1058
500	37	1.19	25	14	50	1.52	1403	4/0	19	0.9	13	10	50	1.28	1104
500	37	1.19	16	12	50	1.55	1441	250	37	0.96	25	12	50	1.3	1220
750	61	1.4	24	12	80	1.82	2033	250	37	0.96	16	10	50	1.34	1264
750	61	1.4	15	10	80	1.86	2079	350	37	1.06	32	12	50	1.42	1532
1000	61	1.54	31	12	80	2	2544	350	37	1.06	20	10	50	1.46	1567
1000	61	1.54	20	10	80	2.04	2614	350	37	1.06	16	9	50	1.49	1595
1000	61	1.54	16	9	80	2.07	2651	500	37	1.19	29	10	50	1.59	2060
-	-	-	-	-	-	-	-	750	61	1.4	28	8	80	1.91	3043
-	-	-	-	-	-	-	-	1000	61	1.54	37	8	80	2.09	3868

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Coure 133% Nivell d’aïllament (220 Mil)
2	7	0.77	6	14	50	1.07	678	2	7	0.77	16	14	50	1.07	798
1	19	0.81	7	14	50	1.11	766	1	19	0.81	13	12	50	1.14	955
1/0	19	0.85	9	14	50	1.15	883	1/0	19	0.85	16	12	50	1.18	1105
2/0	19	0.89	11	14	50	1.19	1020	2/0	19	0.89	13	10	50	1.27	1342
3/0	19	0.94	14	14	50	1.24	1195	3/0	19	0.94	16	10	50	1.32	1575
4/0	19	1	18	14	50	1.3	1414	4/0	19	1	16	9	50	1.4	1898
250	37	1.05	13	12	50	1.41	1653	250	37	1.05	25	10	50	1.46	2204
350	37	1.16	18	12	50	1.52	2126	350	37	1.16	22	8	50	1.61	2942
500	37	1.28	17	10	80	1.75	2962	500	37	1.28	31	8	80	1.8	4007
750	61	1.47	20	9	80	1.96	4154	-	-	-	-	-	-	-	-
1000	61	1.62	26	9	80	2.14	5320	-	-	-	-	-	-	-	-
Alumini 133% Nivell d’aïllament (220 Mil)
2	1	0.74	6	14	50	1.04	511	2	1	0.74	10	14	50	1.04	560
2	7	0.76	6	14	50	1.07	532	2	7	0.76	10	14	50	1.07	580
1	19	0.8	6	14	50	1.11	571	1	19	0.8	13	14	50	1.11	655
1/0	1	0.81	6	14	50	1.11	588	1/0	1	0.81	16	14	50	1.11	708
1/0	19	0.84	6	14	50	1.16	629	1/0	19	0.84	16	14	50	1.15	737
2/0	19	0.89	7	14	50	1.19	682	2/0	19	0.89	20	14	50	1.19	839
3/0	19	0.94	9	14	50	1.24	770	2/0	19	0.89	13	12	50	1.22	872
4/0	19	0.99	11	14	50	1.3	871	3/0	19	0.94	25	14	50	1.24	963
250	37	1.05	13	14	50	1.38	989	3/0	19	0.94	16	12	50	1.27	994
350	37	1.15	18	14	50	1.48	1209	4/0	19	0.99	32	14	50	1.3	1124
500	37	1.28	25	14	50	1.61	1517	4/0	19	0.99	20	12	50	1.33	1149
500	37	1.28	16	12	80	1.7	1623	4/0	19	0.99	13	10	50	1.37	1199
750	61	1.49	24	12	80	1.91	2167	250	37	1.05	25	12	50	1.41	1341
750	61	1.49	15	10	80	1.95	2216	250	37	1.05	16	10	50	1.45	1388
1000	61	1.64	31	12	80	2.09	2692	350	37	1.15	32	12	50	1.51	1637
1000	61	1.64	20	10	80	2.13	2764	350	37	1.15	20	10	50	1.55	1674
1000	61	1.64	16	9	80	2.16	2803	350	37	1.15	16	9	50	1.58	1704
-	-	-	-	-	-	-	-	500	37	1.28	29	10	80	1.75	2247
-	-	-	-	-	-	-	-	750	61	1.49	28	8	80	2.01	3183
-	-	-	-	-	-	-	-	1000	61	1.64	37	8	80	2.18	4021

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Nivell d’aïllament del 100% de coure (260 MIL)
1	19	0.89	7	14	50	1.19	840	1	19	0.89	13	12	50	1.23	1030
1/0	19	0.93	9	14	50	1.23	959	1/0	19	0.93	16	12	50	1.27	1184
2/0	19	0.97	11	14	50	1.28	1099	2/0	19	0.97	13	10	50	1.35	1426
3/0	19	1.02	14	14	50	1.35	1301	3/0	19	1.02	16	10	50	1.42	1687
4/0	19	1.08	18	14	50	1.4	1525	4/0	19	1.08	16	9	50	1.51	2016
250	37	1.13	13	12	50	1.49	1747	250	37	1.13	25	10	50	1.54	2300
350	37	1.24	18	12	50	1.6	2227	350	37	1.24	22	8	80	1.75	3116
500	37	1.37	17	10	80	1.83	3077	500	37	1.37	31	8	80	1.88	4124
750	61	1.56	20	9	80	2.08	4333	-	-	-	-	-	-	-	-
1000	61	1.7	26	9	80	2.23	5461	-	-	-	-	-	-	-	-
Nivell d’aïllament alumini alumini (260 MIL)
1	19	0.88	6	14	50	1.19	644	1	19	0.88	13	14	50	1.19	728
1/0	1	0.89	6	14	50	1.19	661	1/0	1	0.89	16	14	50	1.19	781
1/0	19	0.92	6	14	50	1.23	692	1/0	19	0.92	16	14	50	1.23	812
2/0	19	0.97	7	14	50	1.27	760	2/0	19	0.97	20	14	50	1.27	917
3/0	19	1.02	9	14	50	1.34	875	2/0	19	0.97	13	12	50	1.3	952
4/0	19	1.07	11	14	50	1.4	981	3/0	19	1.02	25	14	50	1.34	1068
250	37	1.13	13	14	50	1.46	1080	3/0	19	1.02	16	12	50	1.38	1102
350	37	1.23	18	14	50	1.56	1307	4/0	19	1.07	32	14	50	1.4	1234
500	37	1.36	25	14	80	1.75	1692	4/0	19	1.07	20	12	50	1.43	1261
500	37	1.36	16	12	80	1.78	1735	4/0	19	1.07	13	10	50	1.48	1313
750	61	1.57	24	12	80	2.02	2340	250	37	1.13	25	12	50	1.49	1433
750	61	1.57	15	10	80	2.06	2392	250	37	1.13	16	10	50	1.53	1482
1000	61	1.72	31	12	80	2.17	2829	350	37	1.23	32	12	50	1.59	1736
1000	61	1.72	20	10	80	2.21	2903	350	37	1.23	20	10	80	1.7	1843
1000	61	1.72	16	9	80	2.24	2944	350	37	1.23	16	9	80	1.72	1875
-	-	-	-	-	-	-	-	500	37	1.36	29	10	80	1.83	2361
-	-	-	-	-	-	-	-	750	61	1.57	28	8	80	2.12	3362
-	-	-	-	-	-	-	-	1000	61	1.72	37	8	80	2.27	4163

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Coure 133% Nivell d’aïllament (320 Mil)
1	19	1.01	7	14	50	1.31	961	1	19	1.01	13	12	50	1.35	1154
1/0	19	1.05	9	14	50	1.38	1109	1/0	19	1.05	16	12	50	1.41	1337
2/0	19	1.09	11	14	50	1.42	1254	2/0	19	1.09	13	10	50	1.5	1588
3/0	19	1.14	14	14	50	1.47	1439	3/0	19	1.14	16	10	50	1.55	1830
4/0	19	1.2	18	14	50	1.53	1668	4/0	19	1.2	16	9	80	1.69	2232
250	37	1.26	13	12	50	1.62	1898	250	37	1.26	25	10	80	1.72	2522
350	37	1.36	18	12	80	1.78	2458	350	37	1.36	22	8	80	1.88	3290
500	37	1.49	17	10	80	1.95	3260	500	37	1.49	31	8	80	2.01	4311
750	61	1.68	20	9	80	2.2	4540	-	-	-	-	-	-	-	-
1000	61	1.83	26	9	80	2.35	5683	-	-	-	-	-	-	-	-
Alumini 133% Nivell d’aïllament (320 Mil)
1/0	19	1.05	6	14	50	1.37	839	1/0	19	1.05	16	14	50	1.37	959
2/0	19	1.09	7	14	50	1.42	913	2/0	19	1.09	20	14	50	1.42	1070
3/0	19	1.14	9	14	50	1.47	1010	2/0	19	1.09	13	12	50	1.45	1108
4/0	19	1.2	11	14	50	1.52	1122	3/0	19	1.14	25	14	50	1.47	1203
250	37	1.25	13	14	50	1.58	1226	3/0	19	1.14	16	12	50	1.5	1239
350	37	1.35	18	14	80	1.74	1533	4/0	19	1.2	32	14	50	1.52	1375
500	37	1.48	25	14	80	1.87	1867	4/0	19	1.2	20	12	50	1.55	1405
500	37	1.48	16	12	80	1.91	1912	4/0	19	1.2	13	10	50	1.6	1460
750	61	1.69	24	12	80	2.14	2540	250	37	1.25	25	12	50	1.61	1583
750	61	1.69	15	10	80	2.18	2596	250	37	1.25	16	10	80	1.72	1703
1000	61	1.84	31	12	80	2.29	3045	350	37	1.35	32	12	80	1.78	1966
1000	61	1.84	20	10	80	2.33	3123	350	37	1.35	20	10	80	1.82	2011
1000	61	1.84	16	9	80	2.36	3165	350	37	1.35	16	9	80	1.84	2045
-	-	-	-	-	-	-	-	500	37	1.48	29	10	80	1.95	2541

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Nivell d’aïllament del 100% de coure (345 Mil)
1/0	19	1.1	9	14	50	1.43	1166	1/0	19	1.1	16	12	50	1.46	1395
2/0	19	1.15	11	14	50	1.47	1313	2/0	19	1.15	13	10	50	1.55	1649
3/0	19	1.2	14	14	50	1.52	1499	3/0	19	1.2	16	10	50	1.6	1893
4/0	19	1.25	18	14	50	1.58	1731	4/0	19	1.25	16	9	80	1.74	2301
250	37	1.31	13	12	80	1.73	2032	250	37	1.31	25	10	80	1.77	2592
350	37	1.41	18	12	80	1.83	2531	350	37	1.41	22	8	80	1.93	3366
500	37	1.54	17	10	80	2.04	3388	500	37	1.54	31	8	80	2.09	4443
750	61	1.73	20	9	80	2.25	4630	-	-	-	-	-	-	-	-
1000	61	1.88	26	9	80	2.4	5779	-	-	-	-	-	-	-	-
Nivell d’aïllament alumini alumini (345 MIL)
1/0	1	1.06	6	14	50	1.38	858	1/0	1	1.06	16	14	50	1.38	979
1/0	19	1.1	6	14	50	1.42	895	1/0	19	1.1	16	14	50	1.42	1015
2/0	19	1.14	7	14	50	1.47	971	2/0	19	1.14	20	14	50	1.47	1127
3/0	19	1.19	9	14	50	1.52	1070	2/0	19	1.14	13	12	50	1.5	1167
4/0	19	1.25	11	14	50	1.57	1184	3/0	19	1.19	25	14	50	1.52	1263
250	37	1.3	13	14	80	1.69	1358	3/0	19	1.19	16	12	50	1.55	1300
350	37	1.4	18	14	80	1.79	1604	4/0	19	1.25	32	14	50	1.57	1437
500	37	1.53	25	14	80	1.95	1989	4/0	19	1.25	20	12	50	1.61	1468
500	37	1.53	16	12	80	1.99	2036	4/0	19	1.25	13	10	80	1.71	1592
750	61	1.74	24	12	80	2.19	2628	250	37	1.3	25	12	80	1.73	1716
750	61	1.74	15	10	80	2.24	2684	250	37	1.3	16	10	80	1.77	1772
1000	61	1.89	31	12	80	2.34	3139	350	37	1.4	32	12	80	1.83	2038
1000	61	1.89	20	10	80	2.38	3217	350	37	1.4	20	10	80	1.87	2084
1000	61	1.89	16	9	80	2.41	3260	350	37	1.4	16	9	80	1.89	2119
-	-	-	-	-	-	-	-	500	37	1.53	29	10	80	2.03	2667
-	-	-	-	-	-	-	-	750	61	1.74	28	8	80	2.29	3661
-	-	-	-	-	-	-	-	1000	61	1.89	37	8	80	2.44	4483

1 / 3 neutre								Neutral complet
Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat	Mida awg o	Nombre de fils	OD nominal sobre aïllament	Nombre de cables	Tamany	Gruix de la jaqueta	Diàmetre exterior aproximat	Pes net aproximat
kcmil	-	dins de	-	Phere	quil	dins de	lb / kft	kcmil	-	dins de	-	Phere	quil	dins de	lb / kft
Coure 133% Nivell d’aïllament (420 Mil)
1/0	19	1.25	9	14	50	1.58	1349	1/0	19	1.25	16	12	50	1.61	1581
2/0	19	1.3	11	14	50	1.63	1502	2/0	19	1.3	13	10	80	1.76	1914
3/0	19	1.35	14	14	80	1.74	1762	3/0	19	1.35	16	10	80	1.81	2166
4/0	19	1.4	18	14	80	1.79	2004	4/0	19	1.4	16	9	80	1.89	2519
250	37	1.46	13	12	80	1.88	2251	250	37	1.46	25	10	80	1.93	2815
350	37	1.56	18	12	80	2.02	2811	350	37	1.56	22	8	80	2.11	3658
500	37	1.69	17	10	80	2.19	3645	500	37	1.69	31	8	80	2.24	4704
750	61	1.88	20	9	80	2.4	4912	-	-	-	-	-	-	-	-
1000	61	2.03	26	9	80	2.55	6081	-	-	-	-	-	-	-	-
Alumini 133% Nivell d’aïllament (420 Mil)
1/0	19	1.25	6	14	50	1.57	1076	1/0	19	1.25	16	14	50	1.57	1196
2/0	19	1.29	7	14	50	1.62	1157	2/0	19	1.29	20	14	80	1.68	1380
3/0	19	1.34	9	14	80	1.73	1331	2/0	19	1.29	13	12	80	1.71	1424
4/0	19	1.4	11	14	80	1.79	1454	3/0	19	1.34	25	14	80	1.73	1524
250	37	1.45	13	14	80	1.84	1571	3/0	19	1.34	16	12	80	1.76	1566
350	37	1.56	18	14	80	1.98	1876	4/0	19	1.4	32	14	80	1.79	1707
500	37	1.68	25	14	80	2.11	2235	4/0	19	1.4	20	12	80	1.82	1743
500	37	1.68	16	12	80	2.14	2285	4/0	19	1.4	13	10	80	1.86	1805
750	61	1.89	24	12	80	2.34	2902	250	37	1.45	25	12	80	1.88	1933
750	61	1.89	15	10	80	2.39	2963	250	37	1.45	16	10	80	1.92	1992
1000	61	2.04	16	9	80	2.56	3560	350	37	1.56	32	12	80	2.01	2314
-	-	-	-	-	-	-	-	350	37	1.56	20	10	80	2.05	2365
-	-	-	-	-	-	-	-	350	37	1.56	16	9	80	2.08	2403
-	-	-	-	-	-	-	-	500	37	1.68	29	10	80	2.18	2920

Altres productes relacionats

Tornar a la llista
