Visió de conjunt

Cable d’entrada del servei, tipus SE, Style Ser i Se Stype U. Cable d’entrada de servei, 600 volts. Els conductors individuals van classificar XHHW-2 o THHN / THWN. Jaqueta i conductors individuals resistents al sol.

Aplicació

Tipus SE, el cable d’entrada del servei s’utilitza principalment per transmetre energia des de la caiguda del servei fins a la base del mesurador i des de la base del mesurador fins al tauler de distribució; Tot i això, el cable es pot utilitzar en totes les aplicacions on es permet el cable de tipus SE. SER es pot utilitzar en llocs humits o secs a temperatures que no superin els 90 ° C. La qualificació de tensió és de 600 volts.

Normes:

El tipus de cable SE compleix:
• ASTM: tots els estàndards aplicables
• estàndard UL 44 per a conductors XHHW-2
• estàndard UL 83 per a conductors THHN / THWN
• estàndard UL 854

Especificacions

Baixa tensió

Resistència a la UV

Temperatura de treball 90 ℃

construcció

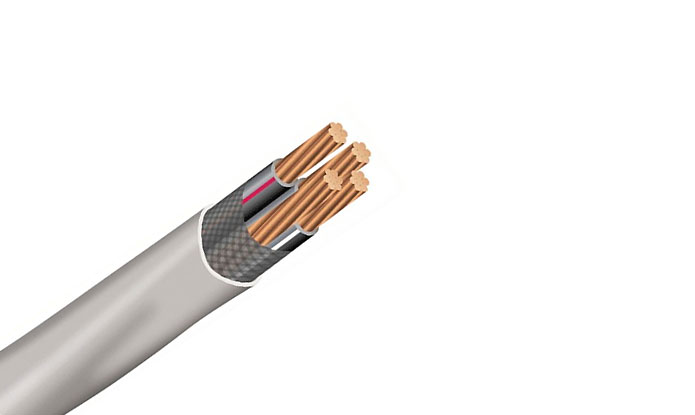

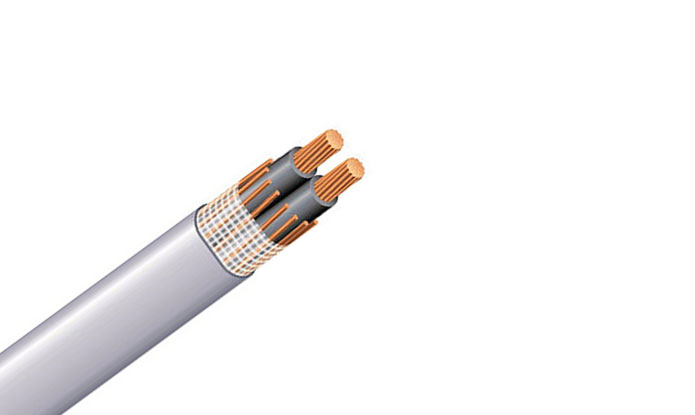

El cable SE SE està construït amb conductors XHHW-2 resistents a la llum solar o escriviu els conductors de THHN / THWN. Els conductors de coure són de coure recuperats (suau). El conjunt de cables i la cinta de reforç estan jaquetades amb clorur de polivinil gris resistent a la llum solar (PVC). Disponible com a 1 conductor amb un terreny concèntric, 2 conductor amb un terreny rodó o concèntric, o 3 conductor amb terra nua. El cable SE té una jaqueta de clorur de polivinil resistent a la llum del sol gris (PVC).

paràmetre

Ser coure

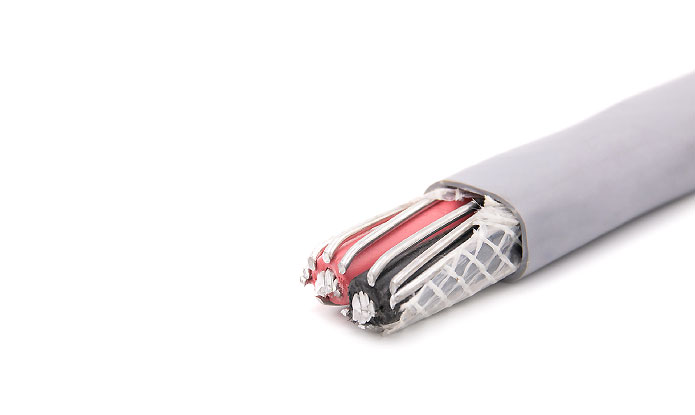

Ser alumini

Mida del conductor (AWG, KCMIL)									Conductor	Conductor neutral	Gruix nominal	Gruix de la beina	Phere	Pes （Kg / Km）
Mida del conductor (AWG, KCMIL)									Phere	Phere	V	Gruix de la beina	Phere	Pes （Kg / Km）
Ser dos conductor amb un terreny de contingut nu
2	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	12.3	316
2	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	14.2	466
2	×	4	PVC	+	1	×	4	PVC	5.32	5.3	1.14	0.76	16.6	700
2	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.76	15.8	625
2	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.76	18.6	944
2	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.76	19.6	1061
2	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.79	21.1	1191
2	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.81	22.2	1341
2	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.83	23.0	1476
2	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.85	24.3	1665
2	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	0.87	25.2	1832
2	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	0.90	26.6	2068
2	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	0.92	27.6	2279
2	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	0.95	29.3	2577
2	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	0.97	30.4	2838
2	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.00	32.2	3212
2	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.03	33.5	3423
2	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.06	35.3	3819
Ser tres conductor amb un terreny de contingut nu
3	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	14.0	418
3	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	16.2	617
3	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.76	18.2	854
3	×	4	PVC	+	1	×	4	PVC	5.32	5.32	1.14	0.76	18.8	928
3	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.80	21.4	1297
3	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.81	22.3	1415
3	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.85	24.4	1642
3	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.87	25.4	1791
3	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.90	26.6	2034
3	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.92	27.7	2223
3	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	0.94	29.1	2524
3	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	0.97	30.3	2760
3	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	1.00	31.8	3142
3	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	1.02	33.2	3438
3	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	1.06	35.0	3911
3	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.09	36.6	4284
3	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.13	38.6	4703
3	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.16	40.1	5098
SER Four Conductor amb un terreny de contingut nu
4	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	15.8	520
4	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	18.1	768
4	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.78	20.6	1085
4	×	4	PVC	+	1	×	4	PVC	5.32	5.32	1.14	0.79	21.2	1160
4	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.85	24.3	1653
4	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.87	25.1	1770
4	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.92	27.7	2094
4	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.93	28.6	2243
4	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.96	30.2	2595
4	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.98	31.1	2783
4	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	1.02	33.0	3220
4	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	1.04	34.1	3456
4	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	1.08	36.1	4007
4	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	1.10	37.3	4304
4	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	1.15	39.6	4989
4	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.17	41.0	5361
4	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.23	43.8	5989
4	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.25	45.1	6383

Mida del conductor (AWG, KCMIL)									Conductor	Conductor neutral	Gruix nominal	Gruix de la beina	Phere	Pes （Kg / Km）
Mida del conductor (AWG, KCMIL)									Phere	Phere	V	Gruix de la beina	Phere	Pes （Kg / Km）
Ser dos conductor amb un terreny de contingut nu
2	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	12.3	158
2	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	14.2	214
2	×	4	PVC	+	1	×	4	PVC	5.32	5.3	1.14	0.76	16.6	299
2	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.76	15.8	274
2	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.76	18.6	387
2	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.76	19.6	426
2	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.79	21.1	489
2	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.81	22.2	540
2	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.83	23.0	590
2	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.85	24.3	654
2	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	0.87	25.2	715
2	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	0.90	26.6	795
2	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	0.92	27.6	871
2	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	0.95	29.3	971
2	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	0.97	30.4	1065
2	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.00	32.2	1189
2	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.03	33.5	1288
2	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.06	35.3	1419
Ser tres conductor amb un terreny de contingut nu
3	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	14.0	207
3	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	16.2	282
3	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.76	18.2	369
3	×	4	PVC	+	1	×	4	PVC	5.32	5.32	1.14	0.76	18.8	394
3	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.80	21.4	528
3	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.81	22.3	568
3	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.85	24.4	672
3	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.87	25.4	722
3	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.90	26.6	811
3	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.92	27.7	874
3	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	0.94	29.1	983
3	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	0.97	30.3	1062
3	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	1.00	31.8	1198
3	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	1.02	33.2	1296
3	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	1.06	35.0	1464
3	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.09	36.6	1587
3	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.13	38.6	1767
3	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.16	40.1	1897
SER Four Conductor amb un terreny de contingut nu
4	×	8	PVC	+	1	×	8	PVC	3.34	3.34	1.14	0.76	15.8	256
4	×	6	PVC	+	1	×	6	PVC	4.22	4.22	1.14	0.76	18.1	349
4	×	4	PVC	+	1	×	6	PVC	5.32	4.22	1.14	0.78	20.6	467
4	×	4	PVC	+	1	×	4	PVC	5.32	5.32	1.14	0.79	21.2	493
4	×	2	PVC	+	1	×	4	PVC	6.70	5.32	1.14	0.85	24.3	672
4	×	2	PVC	+	1	×	2	PVC	6.70	6.70	1.14	0.87	25.1	712
4	×	1	PVC	+	1	×	3	PVC	7.53	5.98	1.40	0.92	27.7	858
4	×	1	PVC	+	1	×	1	PVC	7.53	7.53	1.40	0.93	28.6	908
4	×	1/0	PVC	+	1	×	2	PVC	8.46	6.70	1.40	0.96	30.2	1035
4	×	1/0	PVC	+	1	×	1/0	PVC	8.46	8.46	1.40	0.98	31.1	1098
4	×	2/0	PVC	+	1	×	1	PVC	9.50	7.53	1.40	1.02	33.0	1254
4	×	2/0	PVC	+	1	×	2/0	PVC	9.50	9.50	1.40	1.04	34.1	1332
4	×	3/0	PVC	+	1	×	1/0	PVC	10.66	8.46	1.40	1.08	36.1	1528
4	×	3/0	PVC	+	1	×	3/0	PVC	10.66	10.66	1.40	1.10	37.3	1626
4	×	4/0	PVC	+	1	×	2/0	PVC	11.98	9.50	1.40	1.15	39.6	1868
4	×	4/0	PVC	+	1	×	4/0	PVC	11.98	11.98	1.40	1.17	41.0	1990
4	×	250	Tf	+	1	×	3/0	PVC	13.02	10.66	1.65	1.23	43.8	2253
4	×	250	Tf	+	1	×	250	Tf	13.02	13.02	1.65	1.25	45.1	2382
